设计一个铣机座接合面的专用夹具，急求！

wdd2007

+ ?. J) k9 h1 z# R% n* h) l1 f' e

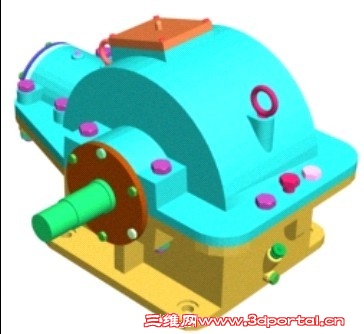

图 铣机座接合面的夹具，以机座底面为基准，该是什么样？ ) u  X2 h: _3 T6 i: ^能给个草图，或者提示吗？ ' i( z) r; o  W2 g; v大批量生产 X53K机床 材料是HT200 * P; f+ G% D; m* ~7 c- w. x能讲讲夹具装配图怎么画吗

: h. \: P% i; ?- q" o8 N/ j2 v
8 B8 K3 F/ A! ~4 s% q, e/ R- ~
2 x2 j; g& \5 j5 h' D

软体动物

上下合体后，用销钉定死。
; D! o+ s. K! y, j' ^( Z& z用镗床！！铣两个轴孔！！
$ i$ v) P! t: E3 P5 U
好象一般的工厂都是这样加工的！！！
% P1 o0 ^+ [5 H
! B* _! Z0 J5 [6 f0 ]4 r
用任何夹具，都不好保证上下两轴的同轴和垂直

ALLRISE

楼上地方法好阿.............................

mengfansheng

支撑块加压板就够了，切屑力较大的话在进给方向加一个限位块

userkypdy

上下零件事都可以用垂直于结合面的那个平面作为加工的基准，前提是单件加工的精度要非常高，两件扣起来才会对装配精度影响不大，如果无法保证单件加工精度，只能把上下件扣合然后在精镗一刀来保证孔的精度了。
