★★★初学sw的焊接功能，很菜，请问此处焊缝为何无法添加？（附图与源文件）★★★

lyj_bd · 发表于 2010-8-25 09:48:28

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lyj163 于 2010-8-25 09:49 编辑

菜鸟请求帮助

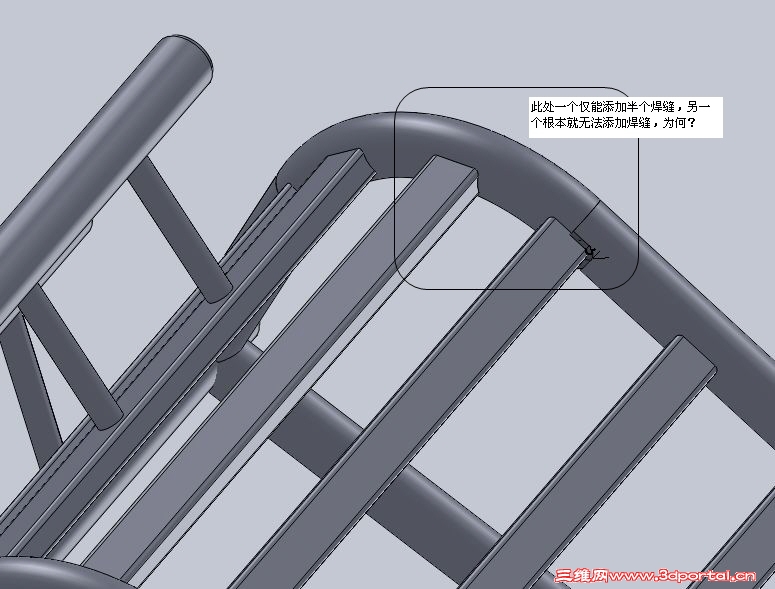

如题，做这个练习时就想把这个地方加焊缝，却加不上，不知为何，特请教高人相助，感激。

lyj_bd · 发表于 2010-8-25 20:35:16

再次偷偷的顶一下，怎么就没高手相助呢？

liweisky · 发表于 2010-8-25 23:13:03

通常我不画焊缝，因为太繁琐，还容易遗漏

lyj_bd · 发表于 2010-8-26 08:30:06

通常我不画焊缝，因为太繁琐，还容易遗漏, T) G# n# k4 v; }4 K$ ^
liweisky 发表于 2010-8-25 23:13 http://www.3dportal.cn/discuz/images/common/back.gif

不画焊缝的话，工程图里能识别吗？关键的问题是此处根本就无法添加焊缝。

jianglp · 发表于 2010-8-26 09:03:59

同一个实体是无法添加焊缝的，只有在不同的实体间才可添加。
另，零件没画焊缝的话，在工程图中也可添加焊接符号的。在注解里面。

lyj_bd · 发表于 2010-8-26 09:27:38

同一个实体是无法添加焊缝的，只有在不同的实体间才可添加。% `' W |0 x3 \& V2 i" V8 I
另，零件没画焊缝的话，在工程图中也可添加焊接符号的。在注解里面。
7 a+ b* p# I+ N, J1 `jianglp 发表于 2010-8-26 09:03 http://www.3dportal.cn/discuz/images/common/back.gif

感谢高人的热心解答，似乎理解了装配体和实体对于焊缝的解释，感谢。

营口制造 · 发表于 2010-8-27 07:30:39

提示: 作者被禁止或删除内容自动屏蔽

西流水 · 发表于 2010-8-27 08:23:05

焊缝可以添加全，在焊接对话筐中勾选‘合并圆弧段实体’，可生成完整焊缝

xp4525244 · 发表于 2010-8-27 10:59:05

SW的2011在焊接中新添加了新的焊缝功能，楼主可以等出来后试试。功能强大，操作简单。并且装配体中也可以实现，做好的焊缝与以前不同的是，在设计树种以焊缝文件存在，并且在工程图中可以做出焊缝的表格。

lyj_bd · 发表于 2010-8-27 14:43:38

感谢8楼和9楼的回答，新版出来后我会试试，另外8楼说的我也试了，但只能做一处的焊缝，另一处不能实现，希望新版中可以做出来。
