最近看到朋友对DDR1和DDR2有使用困扰,想来写个帖子,和大家交流下,欢迎大家拍砖。 * [8 ]$ n) v4 d4 ^- J
其实内存部份,在早前还有SDRAM,目前基本上已淘汰,就不再阐述了

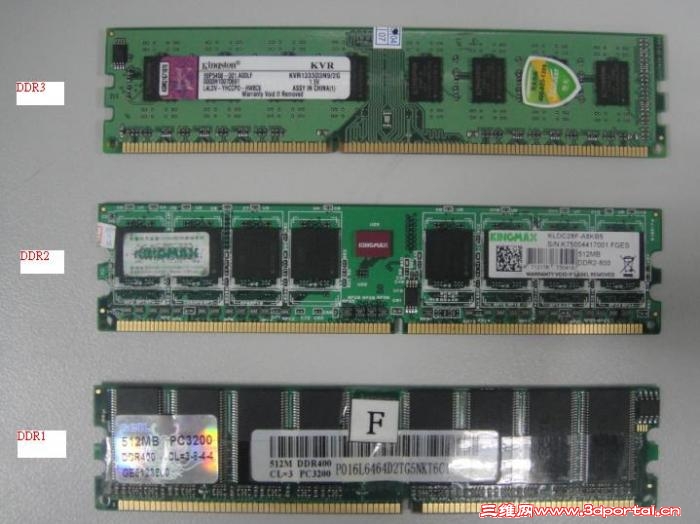

3 I' s6 \( }0 k$ v下面来简单介绍下DDR1、2、3(先上图) . i# j7 \' E" c7 W8 B: i' j
至于一些其它的相关知识,网上都可以找到,就不另外说明了 ' ]6 Z# n3 n) q8 {6 v: G
% |: A) y+ z7 { D) ^
7 P0 X* M# i: |
; a! `. n- ~1 \- T% Q3 d/ F1、内存外观上判断:
1 N- {2 y6 Y2 _: ^$ e, |' Z/ uDDR1和2和3,在PIN 金手指数不同 0 s# n) p! |" P- \
DDR1和2和3,在开口位置不同 " [& n6 l( L1 q* O% ^1 G/ m
, H, E/ v8 P- l( G2、内存供电电压上看: 3 R# R7 N" p. x0 D9 [+ g
DDR1 Vcc 2.5V [9 F! Z4 e- t9 h
DDR2 Vcc 1.8V (1.8~2.5V 随频率不同 电压有相应增加)
& [$ C& a& }& L7 o/ nDDR3 Vcc 1.5V (1.5~2.0V 随频率不同 电压有相应增加) 6 [# V4 |9 D% a- Q# R. q& b
, i8 _0 |- y- O1 A$ k/ E! J* ]( w: K3、内存与北桥chipset的搭配:
3 O7 F/ E$ T' _' m( x因为现在只有在少量的很老的主板上有看到DDR1,市面上基本上都是DDR2和DDR3,所以再购买的时候,只要知道在那些北桥开始支持DDR3就可以了
" B7 d% v/ N0 z3 K主要了解Intel和AMD(ATI)就可以了
5 E6 s& w! G- }0 g7 D5 O* D2 l$ ?
& T/ u: d; `3 x# g+ n
( j0 e* G" f) c6 L6 O
3 x! D, f$ W& M% t6 G4、内存与CPU的搭配 4 M3 h8 r# h# h' C' ~4 C- }
Intel: 3 G! l5 u6 ^3 L5 i
LGA775 E2160 酷睿以上的开始支持DDR3/DDR2
7 C+ l7 B% z' h w2 {LGA1156 仅支持DDR3 : h' S% e3 A" ~# k3 L4 W7 H8 c
LGA1366 仅支持DDR3 4 h! K7 V: L4 w# l
AMD:
5 Q4 J/ y) q7 X) vAM3:同时支持DD2和DDR3
% P, s( `. t# fAM2/AM2+:只支持DDR2 ( {# E! k* _& N q- X) M2 g- @
- X7 l. _( l' J2 J3 u/ P
5、内存,从机种名上看
/ ^6 \1 E! z# M3 }! S一般从机种名就可以看出使用什么芯片,就可以知道是什么CPU以及什么DDR 7 p) J6 Q# H2 k5 I2 F
不同的主板厂商命名规则不一样,以Gigabyte举例: ) O/ f; e5 ?8 z- c
GA-P35C-DS3R
; F8 a# b$ F7 T' t" `8 nP35+ICH9R CPU:Intel LGA775 DDR:同时支持DDR2和DDR3 (中间有带C的) ) e: {$ y h; | Q4 q! k+ a- I
GA-785GMT-USB3
5 F. t& K1 A$ r5 D( p- D+ PAMD 785G+SB710 CPU:AM3 DDR:只支持DDR3 (中间有带T的)
1 j: |; }/ B- Q, `9 y" ~) ?" YGA-P55A-UD4
+ Y- V, F# M9 B- @: j8 c' HP55 CPU:LGA 1156 DDR:只支持DDR3
0 w# a# h5 s; n; e( X当然还有很多
( f* U- C% u; U' n/ q" r" D6 y' ` c" u1 S
6、DDR的一些主要参数 & b7 R X4 W5 w
其实内存除了不同的厂商和不同的颗粒以外,影响到其性能的主要参数如下: 8 w. E9 k; ]1 c
有兴趣的同学可以在网上参阅下: - N3 P, a, D4 }
具体到超频高手,在memory上针对下列参数的调节和电压的调节是有很大的讲究的 1 F( J% M# s# j; t( E
(tRP) - Minimum Row Precharge Time
2 r. E) v# i6 h* `; f S0 d(tRRD) - Minimum Row Active to Row Active Delay
* X* N4 g. L+ u. O; R2 H* G(tRCD) - Minimum RAS to CAS Delay 3 ?& O r) O! F [- f
(tWR) - Write Recovery Time
+ I! l) F# h# |; p' J+ x& t1 x(tWTR) - Internal write to read command delay 5 C \+ J( P( |4 Y. j% B
(tRTP) - Internal read to precharge command delay |
|
