波纹如何制作？

19829 · 发表于 2010-8-6 11:18:19

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

要求椭圆形的轨迹曲面上制作一个环形波纹管，要求两侧波纹波数一样，大小可以有差异，曲面光滑过度。曲面质量可以不要求太高。
我制作的前后波纹对接不起来，哪位仁兄有好的方法，请赐教！（附STP格式）

3duser · 发表于 2010-8-6 13:34:12

期待大侠解答

zorro2 · 发表于 2010-8-6 13:39:43

本帖最后由 zorro2 于 2010-8-6 14:12 编辑

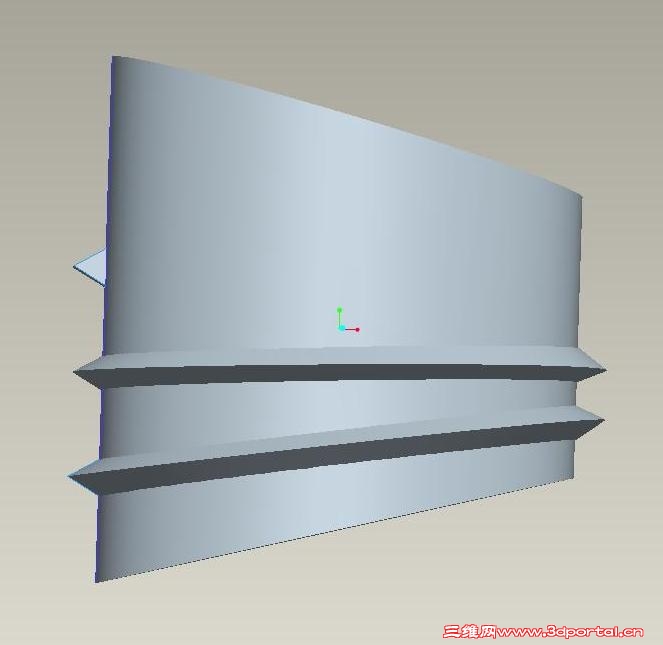

做点，然后连接成曲线，最后用扫描混合。

zmorphis · 发表于 2010-8-6 13:55:19

sd1=x+z*cos(trajpar*360*y)
sd1:是管子直径参数;
x:是基准直径;
z:是波动幅度;
y:是整个管子有y个波纹;

19829 · 发表于 2010-8-6 15:07:28

本帖最后由 19829 于 2010-8-6 15:50 编辑

4# zmorphis

中间的管子并不是规则的圆，而是不同的椭圆走圆滑过渡的曲线够成的面，最初我也想用这种办法来实现，好像不可以用公式来实现。三楼的朋友说的应该可以。还有没有其他的办法呀

19829 · 发表于 2010-8-6 16:08:55

中间的波纹不是螺旋的呀。每一圈都是独立的呀。

19829 · 发表于 2010-8-6 16:57:02

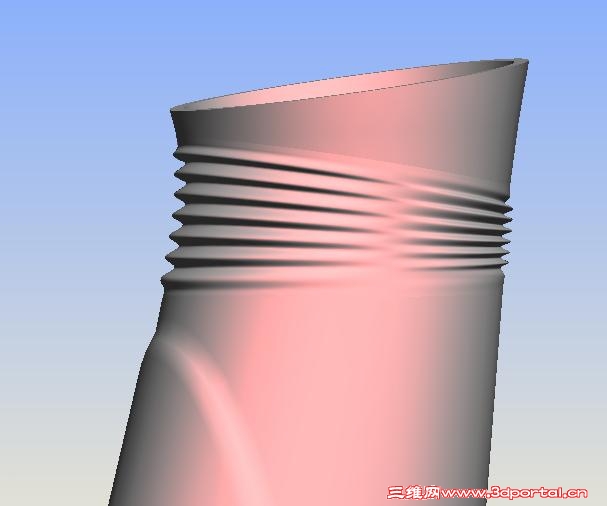

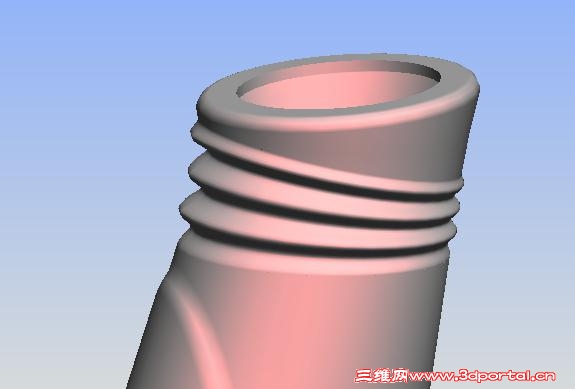

受到三楼朋友的启发，完成了一个。方法比较笨，不过也制作出来了。想在此讨论一下这种类似的结构还有没有更简便的方法，供大家学习。

chaoqun9452 · 发表于 2010-8-10 11:10:07

受到三楼朋友的启发，完成了一个。方法比较笨，不过也制作出来了。想在此讨论一下这种类似的结构还有没有更简便的方法，供大家学习。3 \0 g( S+ l- \# d0 S& u
19829 发表于 2010-8-6 16:57 http://www.3dportal.cn/discuz/images/common/back.gif

楼主最好能把PART发上来。。谢谢

Arashi · 发表于 2010-8-13 11:21:05

建议用骨架折弯功能做，应该能简单些

lbm2008lbm · 发表于 2010-8-13 15:54:50

可以用方程式控制,也可以用螺旋做.
