转换过来的零件展开问题

ss988 · 发表于 2010-7-31 23:25:21

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请教大家由UG绘制的类似钣金件的零件转换到SolidWorks里面怎样进行展开绘制？最近接到一个L形零件，当然L两边不是平板而是有补强或凸包冲孔之类的特征，L型中间是R25过度的，现想对其进行三维展开图的绘制，当然并不是想利用钣金里的展开来进行，而是想将L形搞成一字型，中间的展开长度自己加上，但不知道怎样操作才能将L型的一边搞到另一边一个平面上？

cloudpeng · 发表于 2010-8-1 00:23:05

楼主上个图看看吧。
要是转换到SW中处理的话，试试SW自带的 Featureworks.

zjhzlswxh · 发表于 2010-8-1 10:48:56

樓主搜下论坛有类似的资料...
一般是转过来还要转换成钣金了才可以展开.

chenjun520601 · 发表于 2010-8-1 11:36:01

本帖最后由 chenjun520601 于 2010-8-1 12:22 编辑

不能直接展开也可以曲线救国!
可先用特征面的的分割命类,将L型分割为两个实体,再用移动复制命令,将分割后的两个实体移动到你想要的"一"字型的位置,最后再用组合命令组合成一个实体即可!

xxf-1 · 发表于 2010-8-1 12:05:26

4# chenjun520601

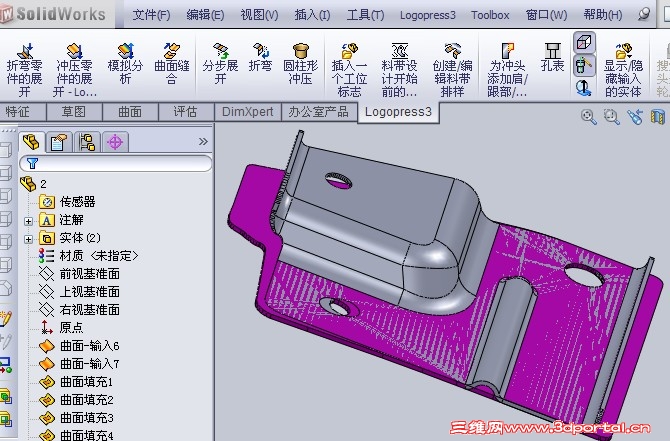

装一个Logopress3插件或其他钣金插件就可展开.

ss988 · 发表于 2010-8-1 17:27:55

不能直接展开也可以曲线救国!3 }# u$ i0 q n8 x: p! x
可先用特征面的的分割命类,将L型分割为两个实体,再用移动复制命令,将分割后的两个实体移动到你想要的"一"字型的位置,最后再用组合命令组合成一个实体即可!
: x! R- R; L j4 o4 Cchenjun520601 发表于 2010-8-1 11:36 http://www.3dportal.cn/discuz/images/common/back.gif

谢谢管理的回复，可能关键的地方是怎样将分割后的分属于互相垂直的两个面上的实体移动到同一个面上并进行组合。
