SW旋转剖问题

dx86800358 · 发表于 2010-7-29 13:14:40

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

怎样把旋转剖成水平的工程图

软体动物 · 发表于 2010-7-29 13:28:34

你说的是展开图吧

dx86800358 · 发表于 2010-7-29 13:36:28

恩。那主视图市水平的。选用旋转剖要表达。两个孔的特征。但是却是斜的

爱上烟爱上孤独 · 发表于 2010-7-29 14:00:10

没明白楼主的意思，你是想把旋转剖切的视图移动位置到水平吧，如果是这样，在剖切时按住ctrl件移动位置即可！

comeonlily · 发表于 2010-7-29 14:19:01

其实我也很需要这方面的解答。因为我的方法很笨的，就是旋转剖出来视图之后，加个旋转，不过度数你可要搞对了，不知道的话，可以用智能尺寸点击那个剖切线斜着的那部分和竖直方向的角度，多试几次就行了。
如果有好的办法，还请各位拿出来分享一下。

你若只是想表达两个孔的话，也可以这样做，就是做了剖切线之后，选择剖面试图，而不是旋转剖视图，有的时候，这样也可以的，你试试吧。

szm5757 · 发表于 2010-8-3 15:24:26

我也是采用剖出视图后解除对齐关系后再加旋转，不知大家还有没有其它更好的方法？

yangxiaofengfan · 发表于 2010-8-3 15:38:48

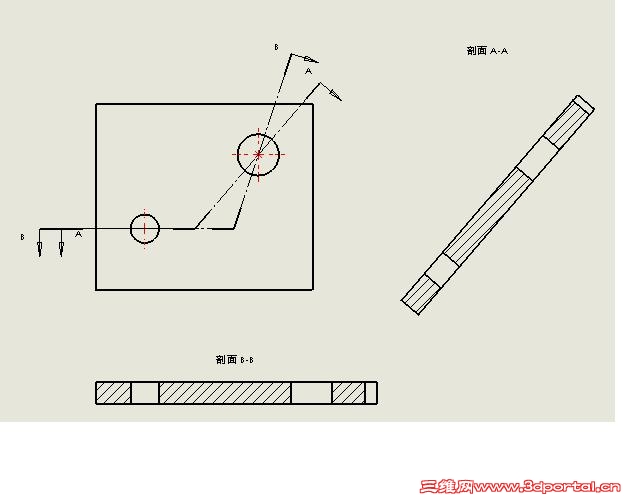

旋转剖视图是有方向性的，总是垂直于最后选择的草图线段投影，如下图所示：即后选水平线段时就垂直于水平线段投影，而不是把视图做出来后再旋转。

wendyfighting · 发表于 2010-8-4 10:04:04

旋转剖视图是有方向性的，总是垂直于最后选择的草图线段投影，如下图所示：即后选水平线段时就垂直于水平线段投影，而不是把视图做出来后再旋转。1711072$ L0 K, Q) c7 v" {" K* T) n' u+ m. d( J
yangxiaofengfan 发表于 2010-8-3 15:38 http://www.3dportal.cn/discuz/images/common/back.gif

正解，这才是正确的方法

5福临门 · 发表于 2010-8-4 17:10:35

选择第二条线段是垂直或水平的就可以了，这样不是水平，就是垂直的，视图方向总是跟第二条剖切线平行的。

dx86800358 · 发表于 2010-8-10 14:35:30

受教了，，谢谢大家啊

qxzch · 发表于 2010-8-12 19:07:18

实践出真知

wen_jg · 发表于 2010-8-12 21:36:51

原来这样子啊
回去试下
