这个在slidworks中怎么做？

angellbelial · 发表于 2010-7-28 16:21:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

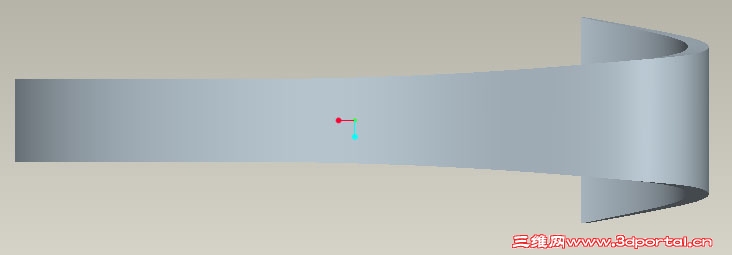

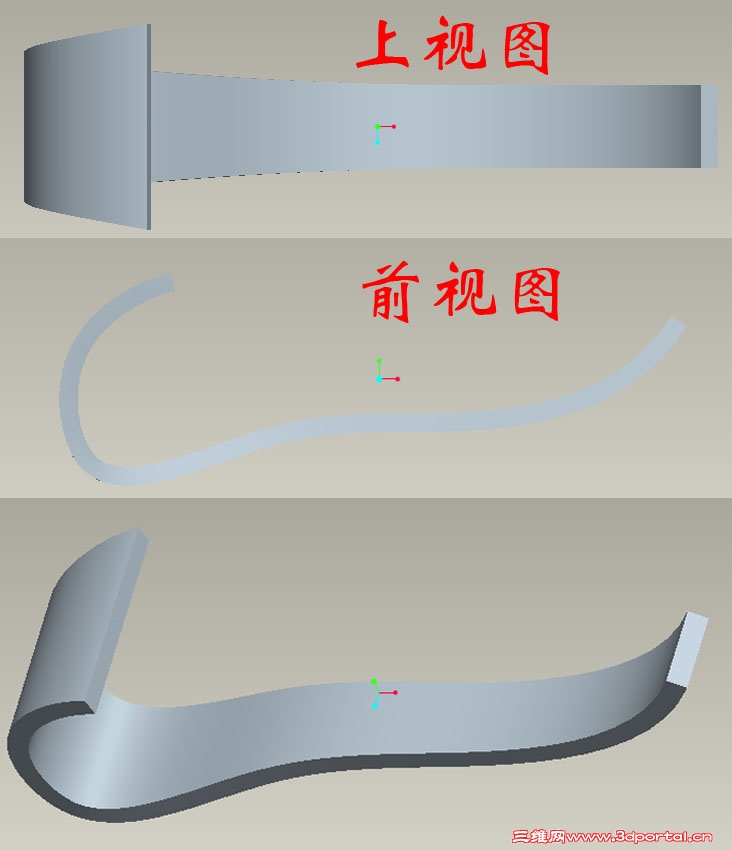

类似图样要求。当然，这种直线是很好做的，但我想用一个截面只用一条轨迹线或引导线完成动作。轨迹线或引导线如3所示。
# G9 v' H3 T* G6 B! D1 f在PROE中，可变截面扫面就有这种功能。截面尺寸可以用图形的值控制。如d8=evalgraph("kk",10*trajpar),kk是图形的文件名，trajpar是从0到1变化的参数。望大虾多多指点。

hhyjs · 发表于 2010-7-28 16:44:52

为什么非要用扫描呢？在SW里可以用放样。

dx86800358 · 发表于 2010-7-28 16:51:42

扫描功能也能实现

wenyu0313 · 发表于 2010-7-29 08:38:54

我不是很清楚
ProE 是不是没有放样啊？
不过在扫描中好像可以改参数吧？

danilso · 发表于 2010-7-29 09:37:18

掃出 1條路徑+ 1條 3d引導線可以搞定


81130549 · 发表于 2010-7-29 09:45:12

扫描是可以做到的，只要加引导线用于控制截面的形状。

pxj201 · 发表于 2010-7-29 12:44:05

如果是等厚度的，可以用钣金做
不等厚的就比较麻烦。我们公司有一部分产品就是这样的。展开后前视图和上视图都带一定角度，展开后切除很好操作，但用变形或弯曲命令后，变得奇形怪状。没办法，就用曲面，一部分一部分的做，最后缝合成实体

ybbbig · 发表于 2010-7-30 21:23:57

直接用放样不就行了，简单直观

wljailj · 发表于 2010-7-31 08:11:35

个人感觉方法比较多的钣金啊扫描啊都可以的应该

		自动登录	找回密码
密码			注册

通知

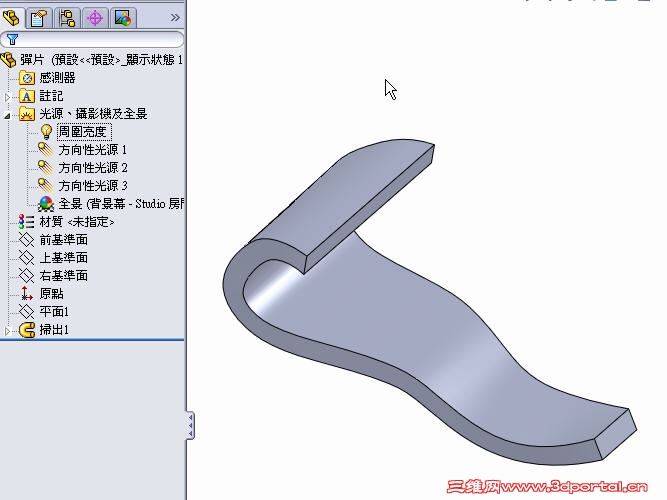

[已解决] 这个在slidworks中怎么做？
