识电气图，求此类资料

siemens70

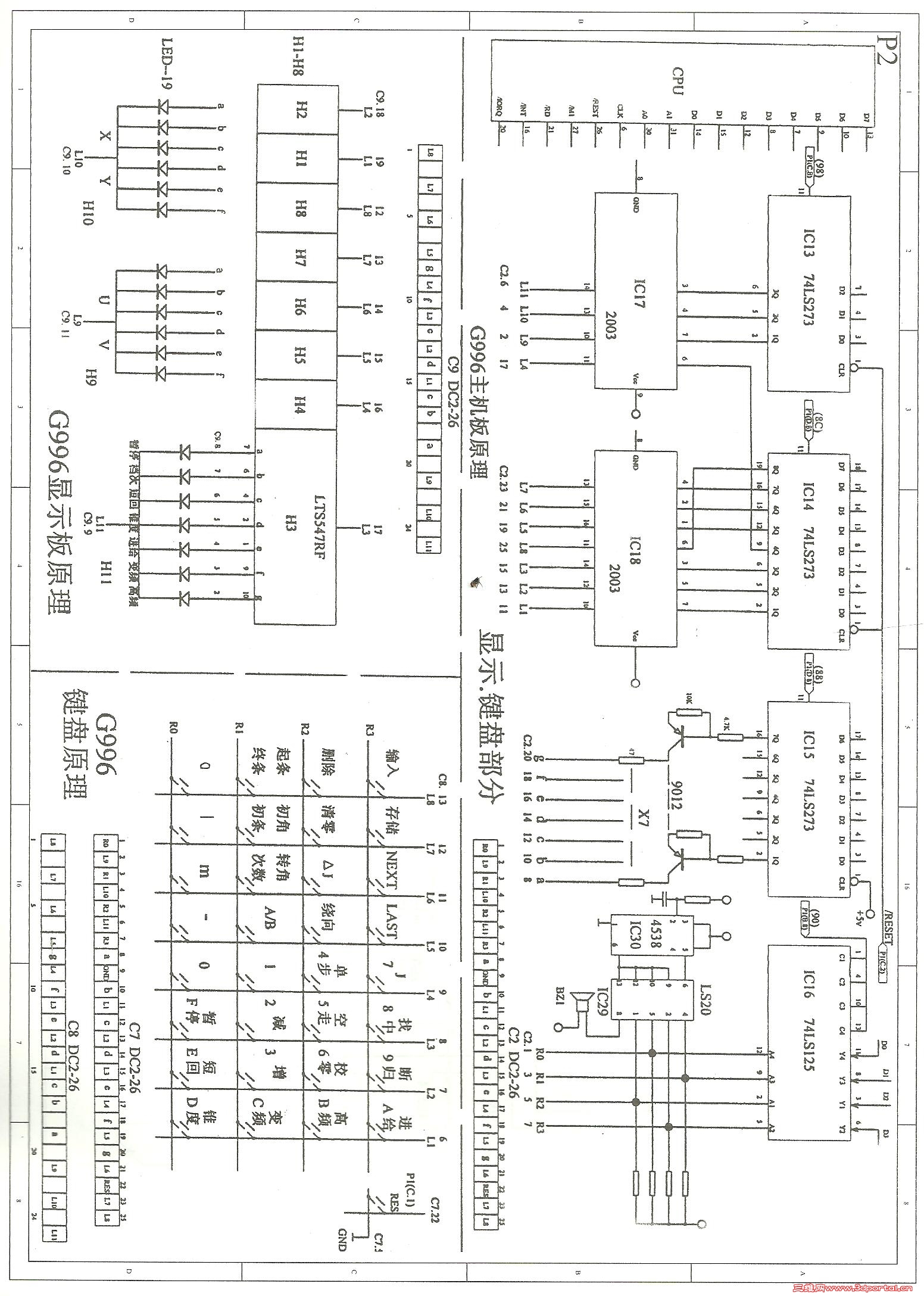

如图所示，我有下列三张图，对于这类图纸，我看不懂，希望路过的朋友们能跟我讲讲，这个东西怎么学，多谢了，

longwaves

是什么机器上的？

siemens70

是数控线切割单板机的

zmorphis

看的不是很清楚，好像都是一些数字、模拟电路搭建出来的；
数字电路比较好理解，模拟电路需要比较好的电路分析功底；
要想了解此类电路原理，应该先把芯片的资料掌握，然后再看看外围电路，一般都是由典型电路组成；
3 H0 p5 P) H5 x" q5 ]5 A! x一般都是由电源转换（12V转换为5V、3.3V等等）、信号采集（采集外部模拟信号）、数模转换（模拟信号和数字信号的转换）、光耦隔离（对信号进行处理）、键盘输入、信号显示等等电路搭建而成。
' }  F, Y8 N+ k6 W# h+ v; L% i


6 ^  n$ ]) u! v- N% s$ r==========================
$ w+ i% G! t4 Y  [. g3 p& }& d+ @. Z以前很喜欢搞电子电路设计，现在工作没有机会了^_^@@
  ?( D% O/ w" A/ ]================================

siemens70

感谢楼上大哥的指点，那如果想要掌握这类的资料，那么要看些啥书呢，能不能推荐几本，小弟多谢了

angel_liu

上面的看上去好像都是单片机的一些东西，建议先看看51单片基础，了解一下各型号IC的功能和接口的功能，看这类的电路要结合IC 快功能来看，其实那些辅助电路都很简单的，建议恶补一些C51单片机基础和C52单片机基础，在此基础上学习一些嵌入式开发的资料，有些IC 是嵌入开发进去的。要是想看懂周围辅助电路的话，要有很强的数字、模拟电路的知识。

zmorphis

6 }1 t4 l) `7 i. a+ w' X
5# siemens70
; A2 G! m7 c8 L2 C+ C
你如果光学硬件的话，需要掌握以下知识：

$ ^  B; P# R. l! Q* X, K5 ~电子技术基础 模拟部分和数字部分，康光华主编，高等教育出版社（经典中的经典），只要你把这两本书啃透，模拟和数字电路就可以游刃有余，处理一些硬件电路基本没有问题。

然后多从网上学习一下经典电子电路，大多数电子电路设计都是经典电路搭建的。

还有器件设计选型中，一部分是自己设计的，一部分是长期设计经验积累下来的（就像每个IC电源边都放一个104电容，这就是经验！）
% @# R: _0 F  Q% q
" k% I8 Z5 Q. q, A其他的可以学学单片机、C语言（汇编、C++、VB反正多了，这辈子都难得搞定^_^!!）、如果有兴趣可以学学Protel、Multism（电子电路仿真）等等。

wangxiaobo

照片2：z80，很一般的电路，学过单片机或单板机没？没学过的话，那你看不懂。

siemens70

我在学51单板机呢，

cylzwx

照片1,   z80单片机的主电路
+ ^9 F7 |" a8 G% }. @照片2, 数码管显示和键盘输入电路
照片3,输入输出接口部分.
" B+ ?7 i& y& L2 x! R% R它与一般的单片机电路一样,如89c51

siemens70

那楼上的大哥，我如果要学会这样东西，该从那里入手呢，如果从那些书上能学到呢。

cylzwx

单片机电路,主要是数字电路部分,模拟部分比较基本主要电源和开关电路.如放大电路和运算放大器等也就会一点就可以.
还要学单片机学程序、如C语言也可以.学汇编语言就更好.要仿真器和试验板等等.多作试验和仿真.

hagongda

我也学习了一下：单片机比较老，看看现在的也能参考，其次要对照图片的芯片型号，看看各个芯片的资料介绍是什么功能干什么用，慢慢来反复琢磨就行了。
