螺旋扫描的退刀

yf1840 · 发表于 2010-7-12 17:23:37

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 yf1840 于 2010-7-12 19:01 编辑

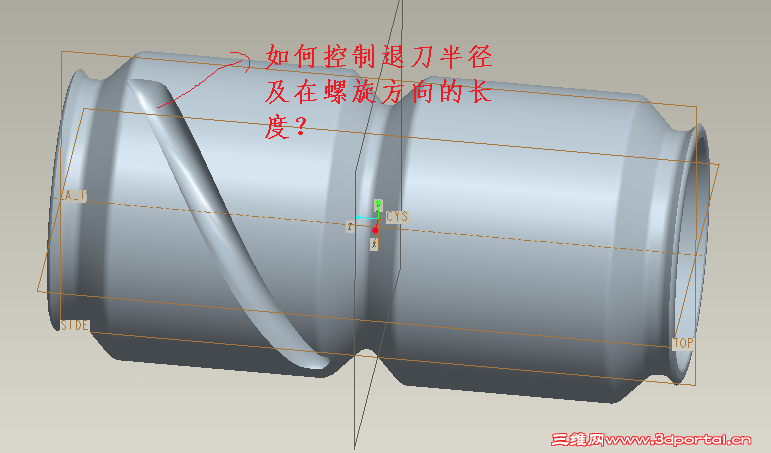

如图所示，怎么控制扫描轨迹的退刀半径及长度（在螺旋形方向上）？

搜索了下论坛，没有相关的帖子，书上也没有找到解决的办法。

未济 · 发表于 2010-7-12 18:11:32

参巧下， PROE螺纹收尾的画法

yf1840 · 发表于 2010-7-12 18:57:07

本帖最后由 yf1840 于 2010-7-12 18:59 编辑

可能楼上没有理解我的意思
我想要控制在螺旋线方向上收尾的长度及半径，论坛上的螺纹收尾方法，我也看过，但那都是控制在画轨迹平面上的半径及长度，而不是螺旋线方向上的。说的有点乱。
即在螺旋线方向上剖开，此时的收尾半径及长度。

未济 · 发表于 2010-7-12 19:26:17

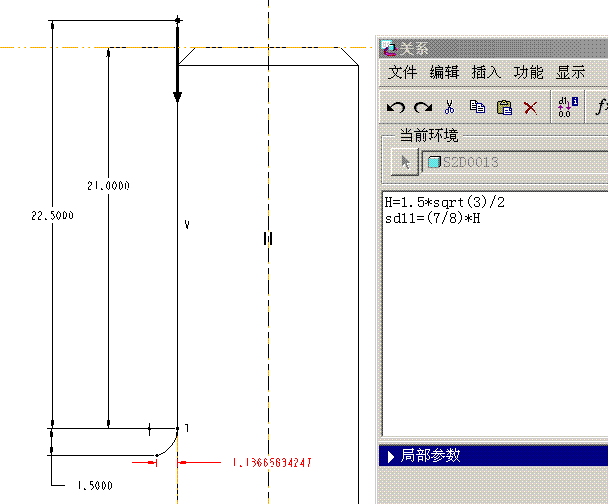

模拟螺纹的实际加工过程，我们通常应使用切除法生成螺纹。下图示例是做一个M10 x 1.5的普通螺纹。先做一个外径10的圆柱。然后用“螺旋扫描”生成切除特征，生成螺纹。螺旋扫描的轨迹如下图，轨迹由一直线段和一圆弧组成，直线段端点作为螺纹起点，它偏离螺钉端面一个螺距（这个距离可根据实际情况自行确定）。直线段在圆柱上长度为21，此为螺纹有效长度，圆弧部份的另一个端点轴向偏离共用端点1.5，此为不完全螺纹的长度，径向偏离共用端点一个螺牙高，用公式计算如下。收尾的关键即是这一个径向偏离，向圆柱的外部偏移一个螺牙高，正好扫描切除到轨迹终点时，刀具离开工件。

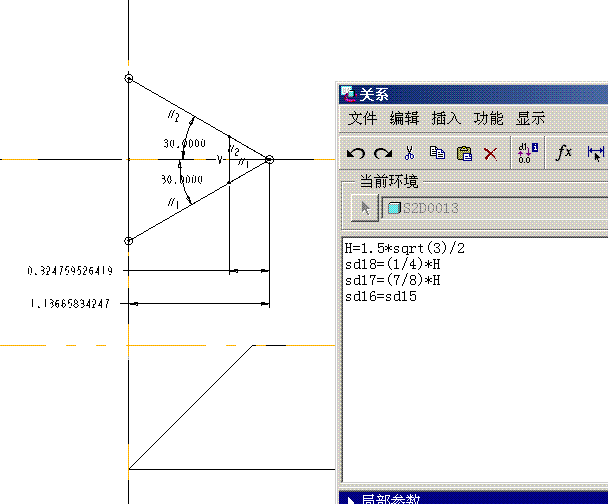

# X! J$ r: q5 t- |6 E) t: W" o/ F) V草绘截面，即螺牙形状，如下。标准的公制螺纹，其螺牙形状并非是个三角形，虽然实际加工中有直接用尖角车刀车出来的(当然也可画成三角形或者其它牙型)。下图数据按M10 x 1.5普通公制螺牙的形状绘出。绘完截面。生成的螺纹即自然带有比较符合加工实际的收尾。（不完全螺纹长度可根据实际情况调整）。

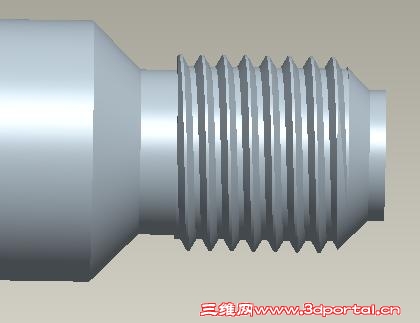

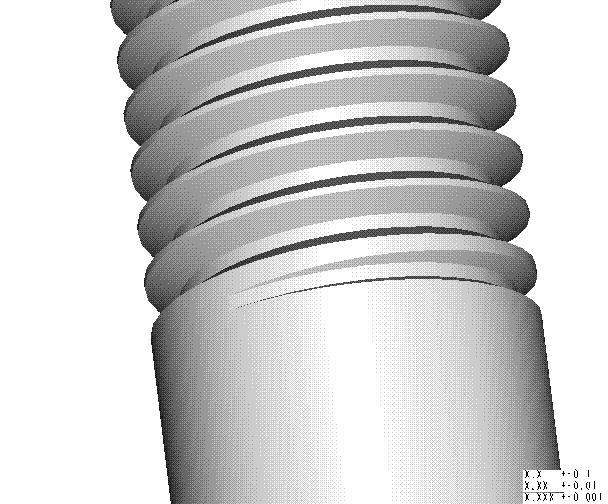

8 L( g) X: c" d- U此法做成收尾如下。当然截面画成三角形的话，也是一样的。可以看到,收尾很自然,至于收尾部份的具体长度,可根据实际情况调整,并不一定用我这例子里的1.5

yf1840 · 发表于 2010-7-12 19:46:46

谢谢楼上的朋友一起讨论。

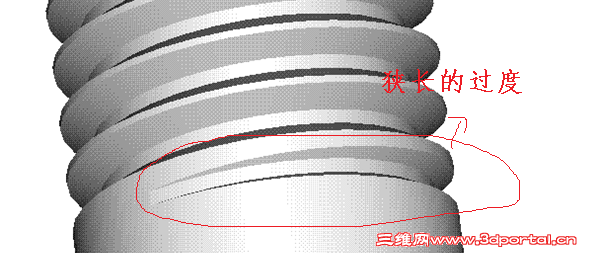

说的一点也没错，一般的螺纹收尾就靠那一径向偏离的圆弧，但这一圆弧所体现的是螺纹从底径至外径这一狭长的过度，如图：

而我不是要这一狭长的过度，而是螺纹从底径到外径直接用以圆弧来过度，而且能够控制这一圆弧值的大小。

未济 · 发表于 2010-7-12 19:53:18

可设，看下上面的教程，再试下

yf1840 · 发表于 2010-7-13 08:29:01

我认为这种方法是不可行的，恕我愚见。
这样吧，我把作图要求给你，楼上的朋友帮我做做。
螺距任意定，只要求切槽退刀部分半径为R40，且退刀长度（即螺旋弧长）为32.07。

zorro2 · 发表于 2010-7-13 08:59:50

太复杂了，我做的都是这样。

未济 · 发表于 2010-7-14 00:35:28

LZ可以的，认真阅读下上面说明

我的生活的家 · 发表于 2010-7-14 16:43:31

附件：jh.prt.rar(25K)下载次数：0

fyxyd2009 · 发表于 2010-7-14 17:34:38

4#是个好方法，你想怎么收尾可以调的哦！！是弹性的 ~

fyxyd2009 · 发表于 2010-7-14 17:35:39

关键在后面的圆弧~
