这个装配怎么装？（附源文件）

qiuwei1986 · 发表于 2010-7-7 08:58:13

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 qiuwei1986 于 2010-7-7 09:00 编辑

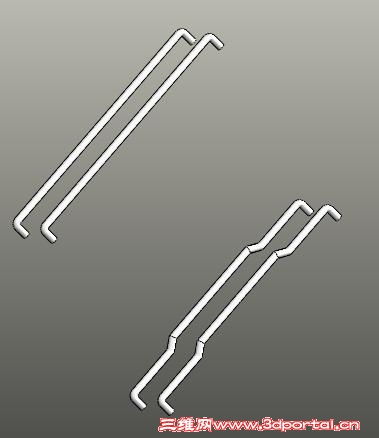

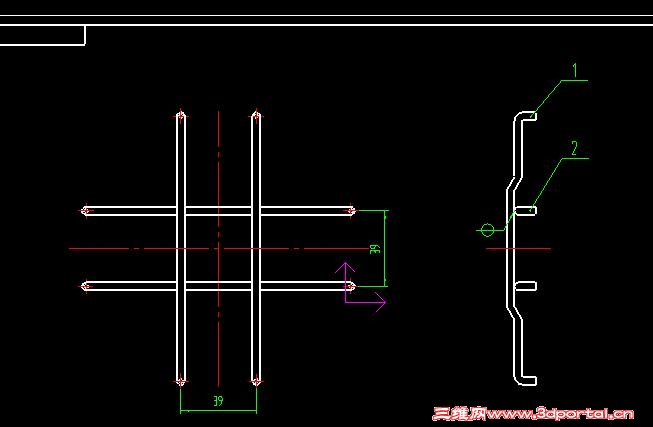

如图，如何把这两队网杆按二维图所示装配起来

qiuwei1986 · 发表于 2010-7-7 09:29:55

没人会吗？
还是我问题描述的不清楚？

liusizhe · 发表于 2010-7-7 10:00:43

这个不难啊

liusizhe · 发表于 2010-7-7 10:04:03

无非是选一些参照线作为装配参照就行了

长虹贯日 · 发表于 2010-7-7 11:07:26

本帖最后由长虹贯日于 2010-7-7 11:11 编辑

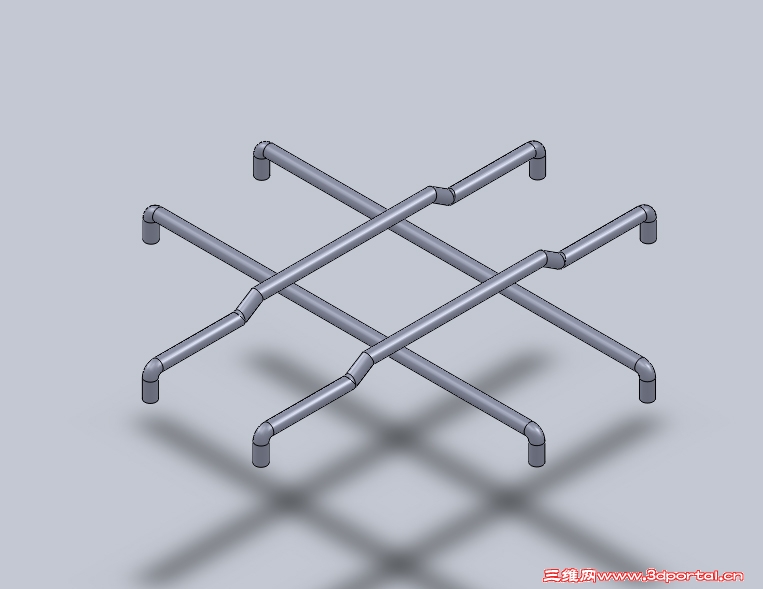

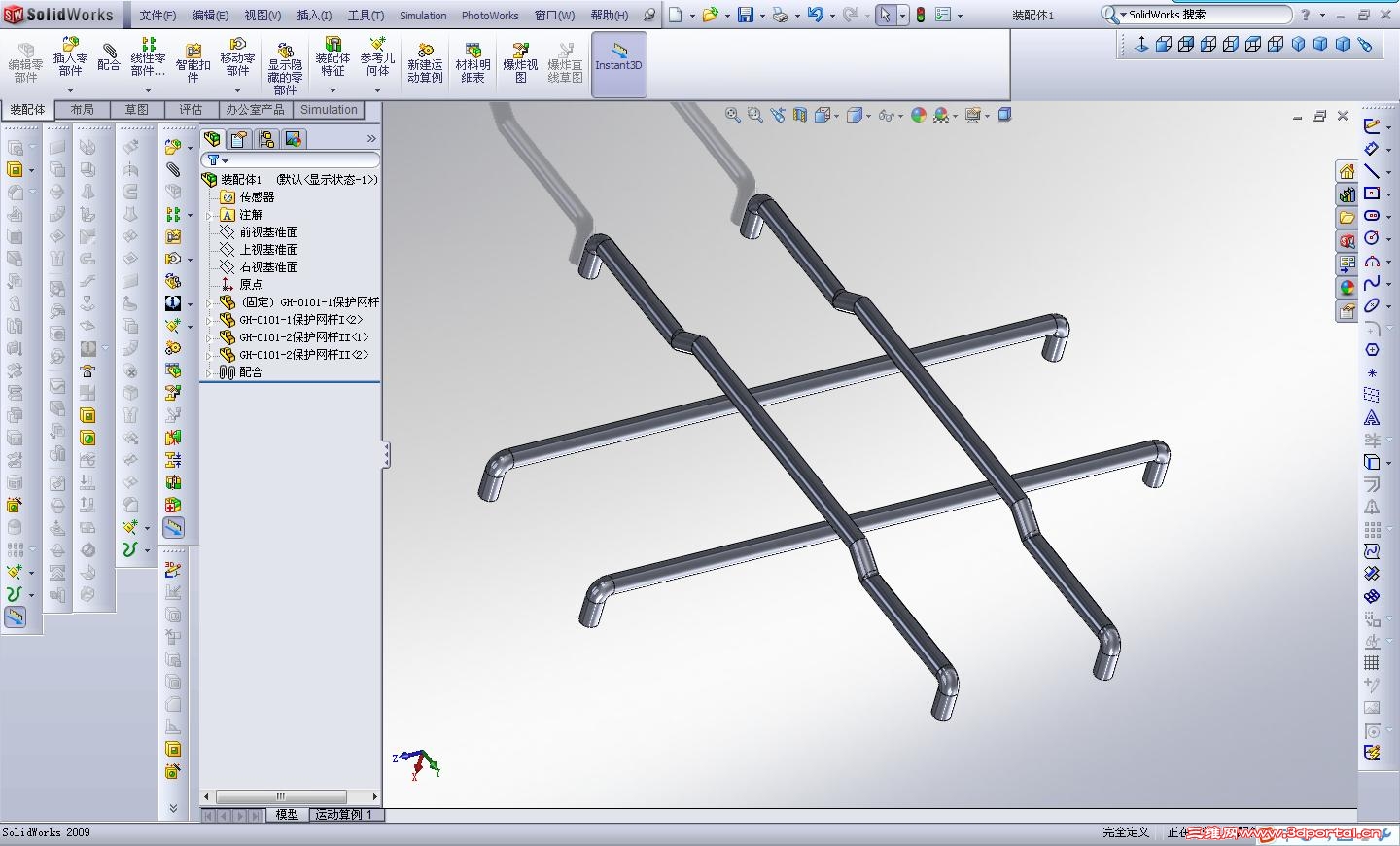

没看出有什么问题啊，先定好方向，相切即可！

wyb1998 · 发表于 2010-7-7 12:57:52

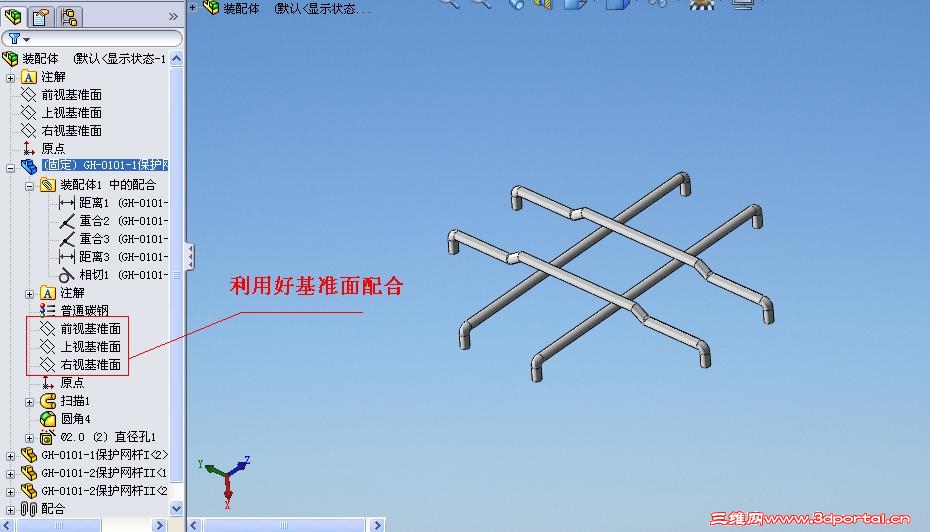

这种管类配合最好要利用好基准面配合，这就要求在绘制零件时要选择好草图，将位置定位考虑到后期装配

装配完成.rar (216.92 KB, 下载次数: 4)

qiuwei1986 · 发表于 2010-7-7 13:29:05

多谢大家帮忙，我已经学会了

rishew · 发表于 2010-7-7 16:47:49

路过,学习了.
