[已解决] 高手钣金画法

[复制链接]
发表于 2010-7-1 14:24:14 | 显示全部楼层 |阅读模式 来自: 中国重庆

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x

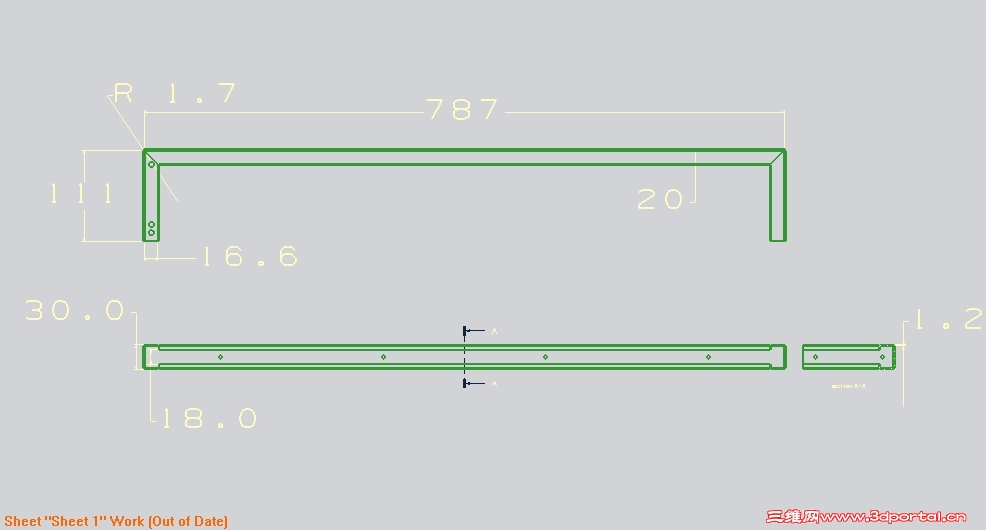

下图钣金高手怎么画
 楼主| 发表于 2010-7-3 09:34:13 | 显示全部楼层 来自: 中国重庆
1# cymwq 就没得高手吗,请技术团队帮忙解决一下了。非常感谢。
发表于 2010-7-3 11:55:40 | 显示全部楼层 来自: 中国山东青岛
这个不用高手吧 要么我就是高手了 这个做钣金折边就可以了, 折边 要画边的截面图 在没有什么难点 ,
发表于 2010-7-6 02:12:19 | 显示全部楼层 来自: 中国广东惠州

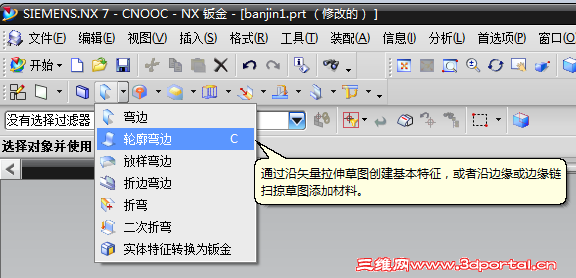

1-钣金环境下,使用轮廓弯边
, n4 I' G/ X2 D 1-轮廓弯边.PNG ! G5 S* x/ b6 J; W; t  X
; [1 C0 _6 ]! a3 U! j# ]

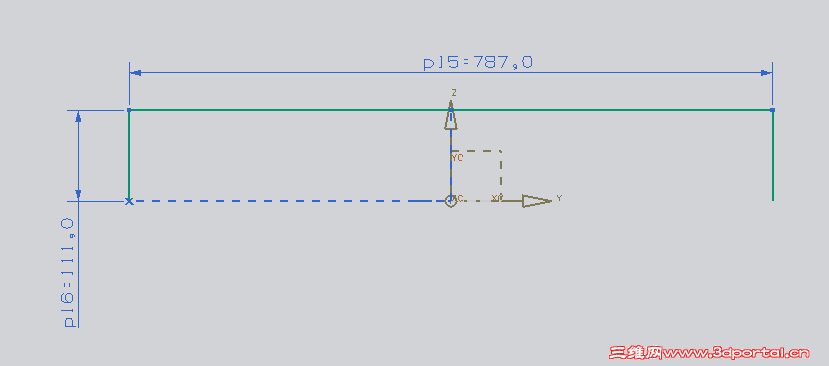

2-画草图
9 f) V9 `/ i) N$ Q; I 2-草图.PNG , \5 q2 }1 g9 C  K4 N8 [, W

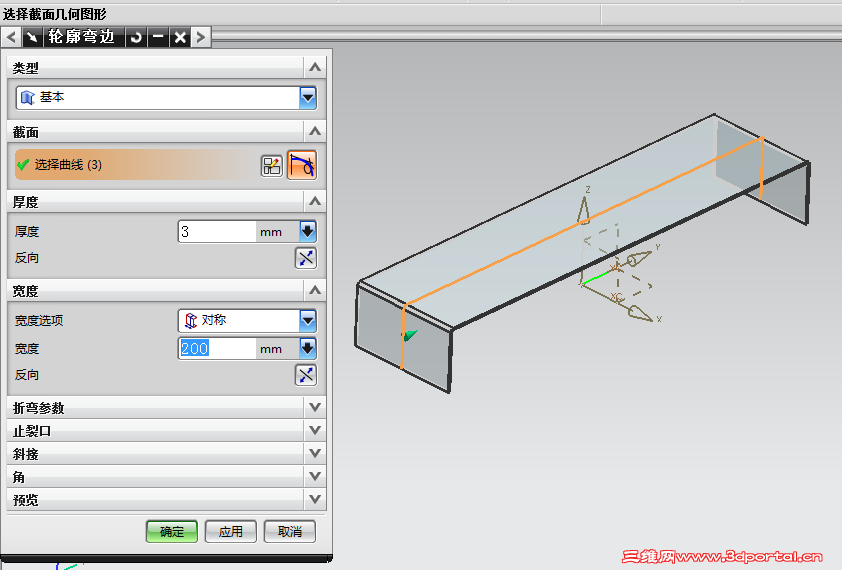

7 P* R/ A- t; h9 C  ?3-对称拉伸
& }  L. `% O" v$ B3 I 3-对称拉伸.PNG
- O9 J5 P& i4 F  e; t$ q6 g- u* i8 }0 D" B& M" Q" K9 w( |

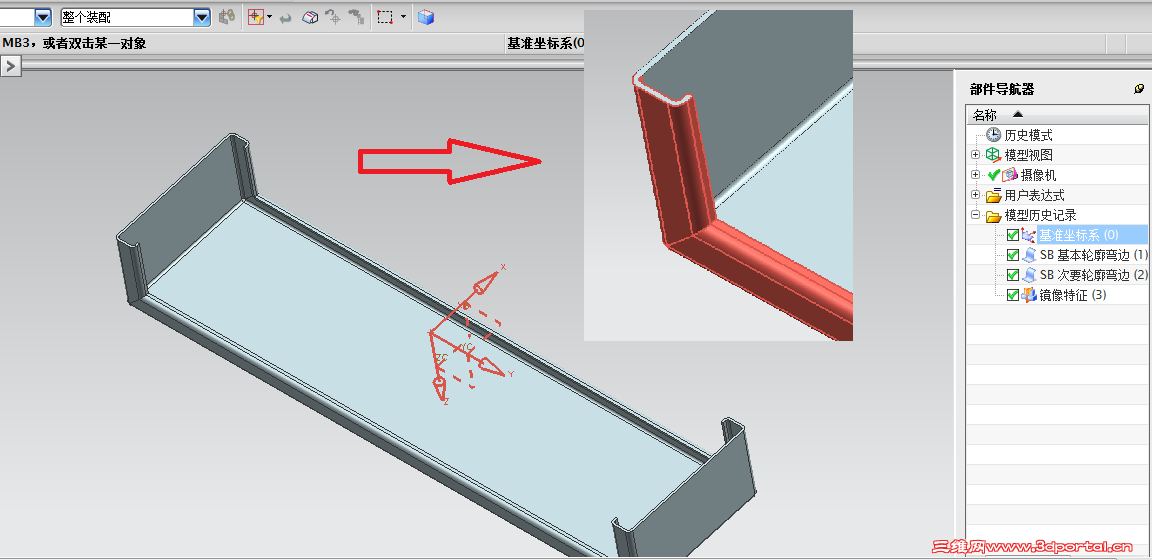

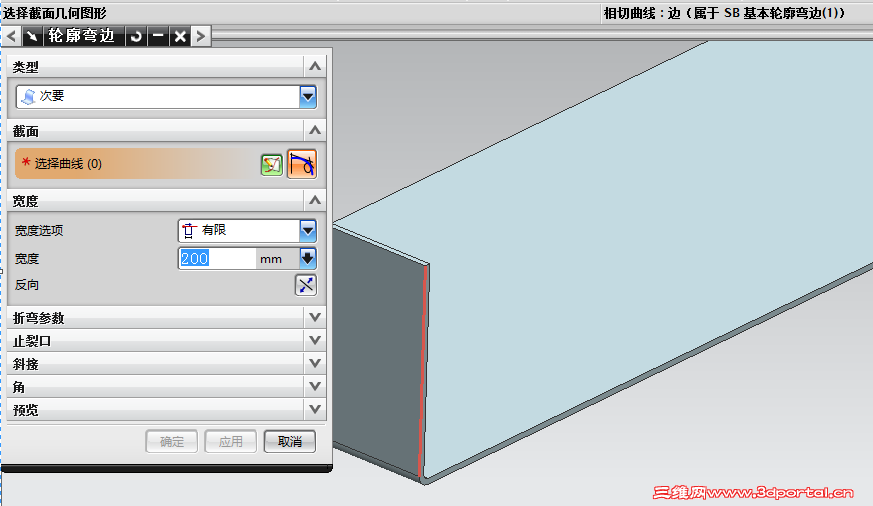

4-再使用轮廓弯边,选择一个棱边5 L% i' \6 R. d0 _1 R/ K' ~
4-再轮廓弯边.PNG - X4 k1 w9 P: c( ~5 D# ]- }
# g3 Z0 c( _$ X$ f3 \8 r

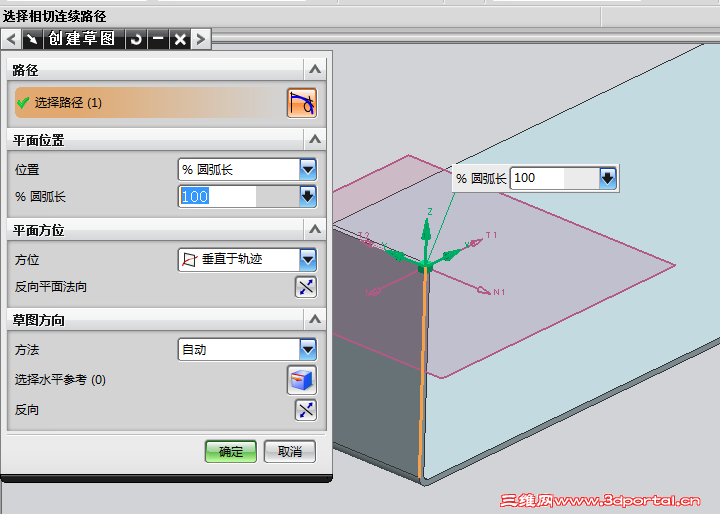

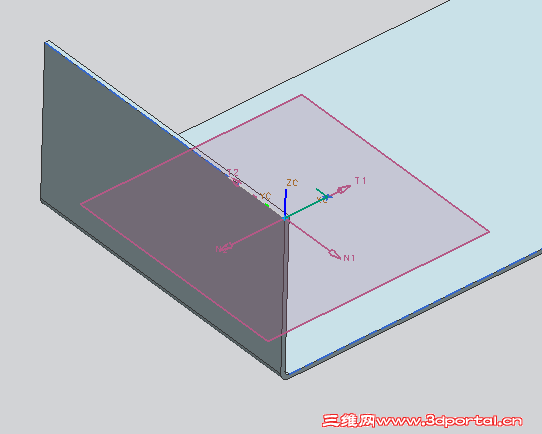

5-取顶点处建立基准面
0 M6 ~3 P$ f1 S* Z! K6 w0 k+ v* Q8 R 5-草图基准面.PNG & A$ t  D4 l5 s) V% ]" e

% z5 j' Q0 n1 T1 @! k# ~1 ^$ z6-画轮廓草图(L形状)
6 }2 O% s5 _+ k" l' \ 6-草图.PNG
! Q' Q. |9 D' ?5 ^; O5 S; I  S) g( X9 C# {4 \7 u. A7 B5 N" V1 W8 C

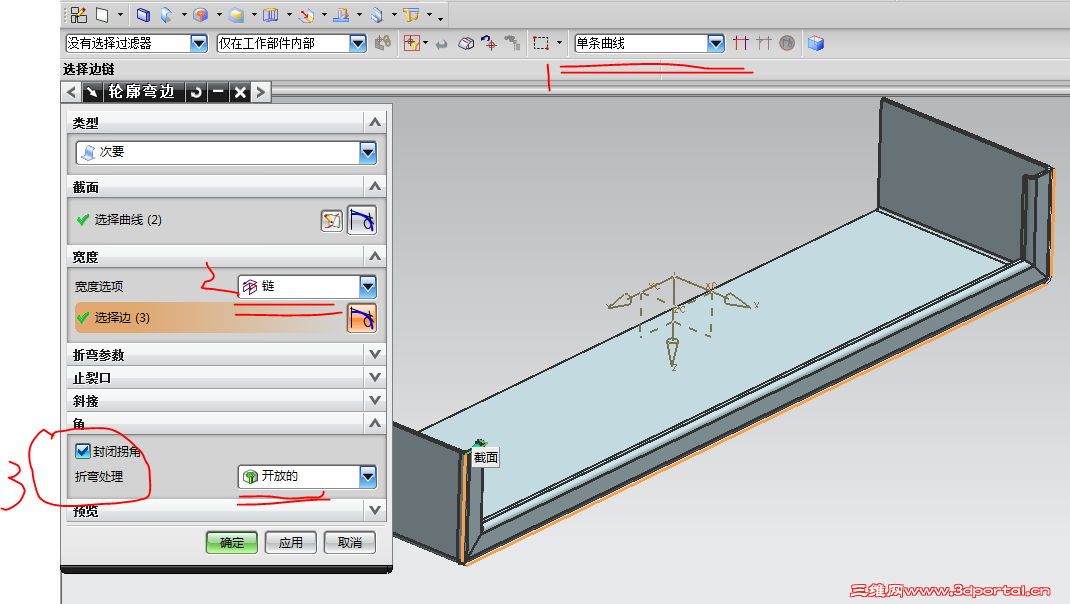

7-选择链,封闭拐角,确定成形
& n7 ^/ x, {/ p( a, q0 t% l' | 7-选择曲线边.PNG
- _. z: U+ J& G' o0 L! K6 C* y! N& A; k* ~8 D/ p# ?' |6 _" ~
8-镜像特征。% H8 s5 X" ]4 D4 E  r$ {

评分

参与人数 1三维币 +5 收起 理由
jiang.jh + 5 应助

查看全部评分

发表于 2010-7-6 11:22:19 | 显示全部楼层 来自: 中国广东东莞
又学了一招!高人啊!好样的!!!
发表于 2010-7-6 13:32:52 | 显示全部楼层 来自: 中国江苏苏州
恩,又学到了一手啊!还是要常来论坛看看!
 楼主| 发表于 2010-7-12 13:45:31 | 显示全部楼层 来自: 中国重庆
谢了,我心目中的高手
发表于 2010-7-12 15:02:52 | 显示全部楼层 来自: 中国重庆

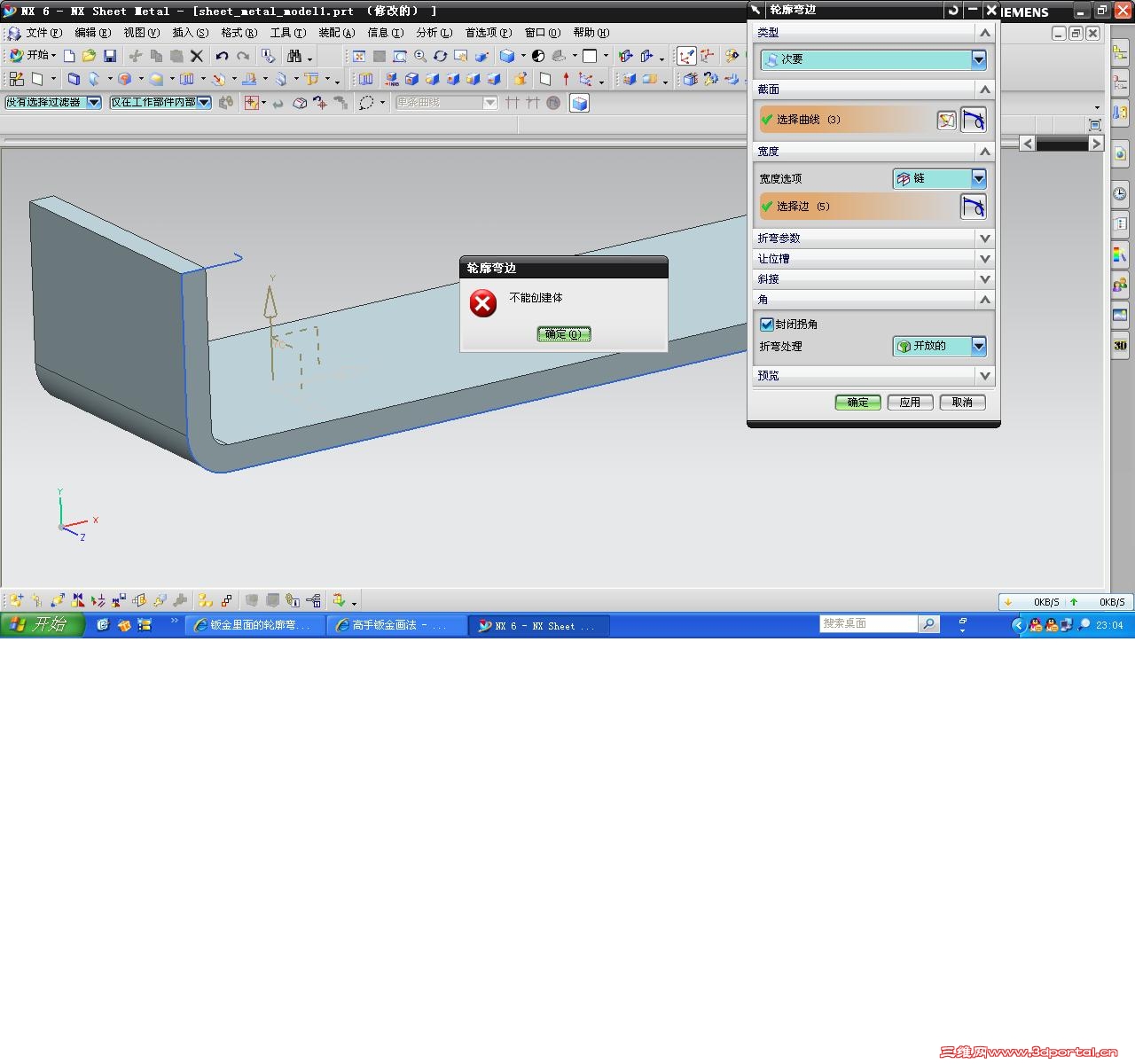

4# zks7515 为什么我做的时候不能生成实体呢,能否出个视频呀,我是用的6.0
发表于 2010-7-12 23:06:00 | 显示全部楼层 来自: 中国重庆
本帖最后由 cqwqa 于 2010-7-12 23:37 编辑 / E- ?4 u  Z# A" [9 {: M4 Z

' n7 H( u; D# d2 u5 n7 thttp://www.3dportal.cn/discuz/border=0 4# zks7515 为什么我做的不行呢,提示不能生成体;
% ?. h" Y. \1 I0 K7 ~: C+ }1 k; ]! w: M. U3 T2 @5 P
! H- C) Z' X4 \/ R; C3 l- p
多谢了,成功了,
