草图问题再次求助!

yuanmf

这个问题我已发两贴求助,却始终没有得到我要求的答案!
现提高悬赏再次求助!
( `9 I5 g: M$ a

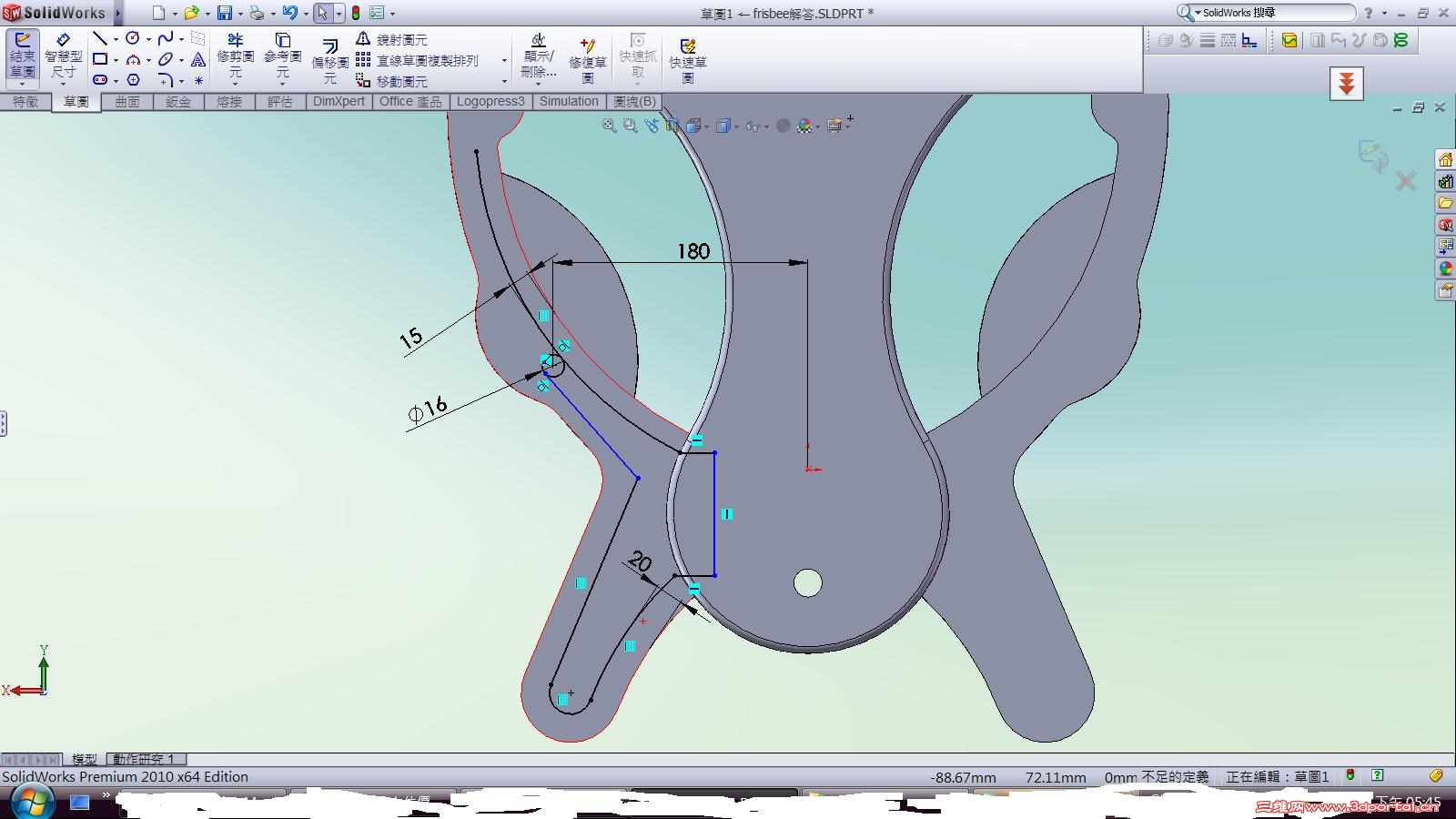

问题:我练习的实例文件中的切除拉伸3的草图
9 l$ e& h) j" Q! b0 g! [要求:完全按照我发的实例文件,一模一样照画,不能多尺寸少尺寸,也不能多几何约束少几何约束!
1 L3 h" w- m5 J. W! n1 @* Z# m
7 r7 B. U2 Q3 v) x' R- v. E愿意下载实例文件帮忙的各位大侠请回答,先谢谢了!
: H3 t- I1 x: I不看实例文件泛泛而论就不必发言了!

$ |2 O, i* x# p" q* X, G$ p1 f全部悬赏给第一个能按照我要求一模一样照画,并且告诉我怎么画的人!
其他给我启示和另外不错思路,或者补充的,另外酌情划三维币感谢(也不会少于10个)!
/ h8 a1 ^  X  F! J
( |; U& r( [9 \发言之前可以看看我的同一问题前两个求助:
% ]2 E" e9 K# m1 G6 y) o$ ~http://www.3dportal.cn/discuz/viewthread.php?tid=914451
+ D: U8 y0 J8 dhttp://www.3dportal.cn/discuz/viewthread.php?tid=917959
0 @$ x4 Z3 N( N8 Z/ o跟这两个求助里面类似的回复就不必了!
" H2 h4 _0 B7 F/ M
& k4 Z0 h& p* t6 N另,实例文件在第一个求助帖子里面,版本是07的!

uuiioo1233

# o  n) n+ @! Y
同意12楼的说法
' f8 B6 V2 |' G) R楼主这样对什么人的答案都持否定态度的人，没必要给你证明什么

mgf123

- `! h7 ]. I' v$ }+ b4 @2 c
& B: R; p; X! F' `1 ?( p7 D1# yuanmf

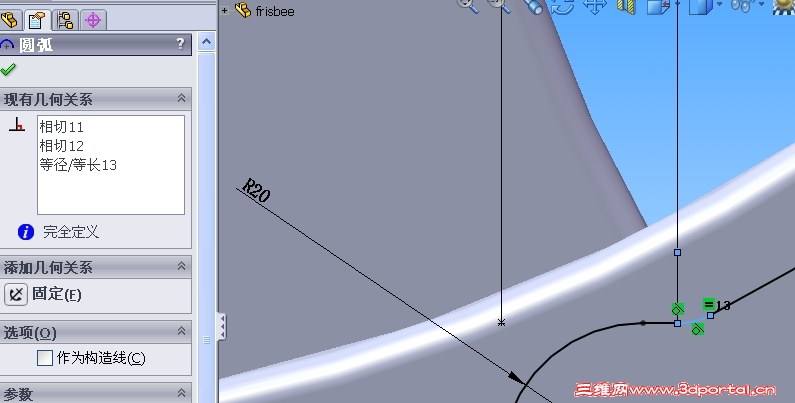

1和2 就是你图上的约束关系，是已经完全约束的，  如果你画好了，没有完全约束，选择草图右键后出现附件3，这样会完全约束，然后你可以在里面设置你要选择的基准，设置好后确定，然后按照你要的尺寸修改相关尺寸，但是前提是相关的相切啊什么的已经是没有问题的，草图完全约束是靠尺寸约束的，不是靠定位定向约束，这个是两个的区别。

yuanmf

' s8 {3 W) d& r" c

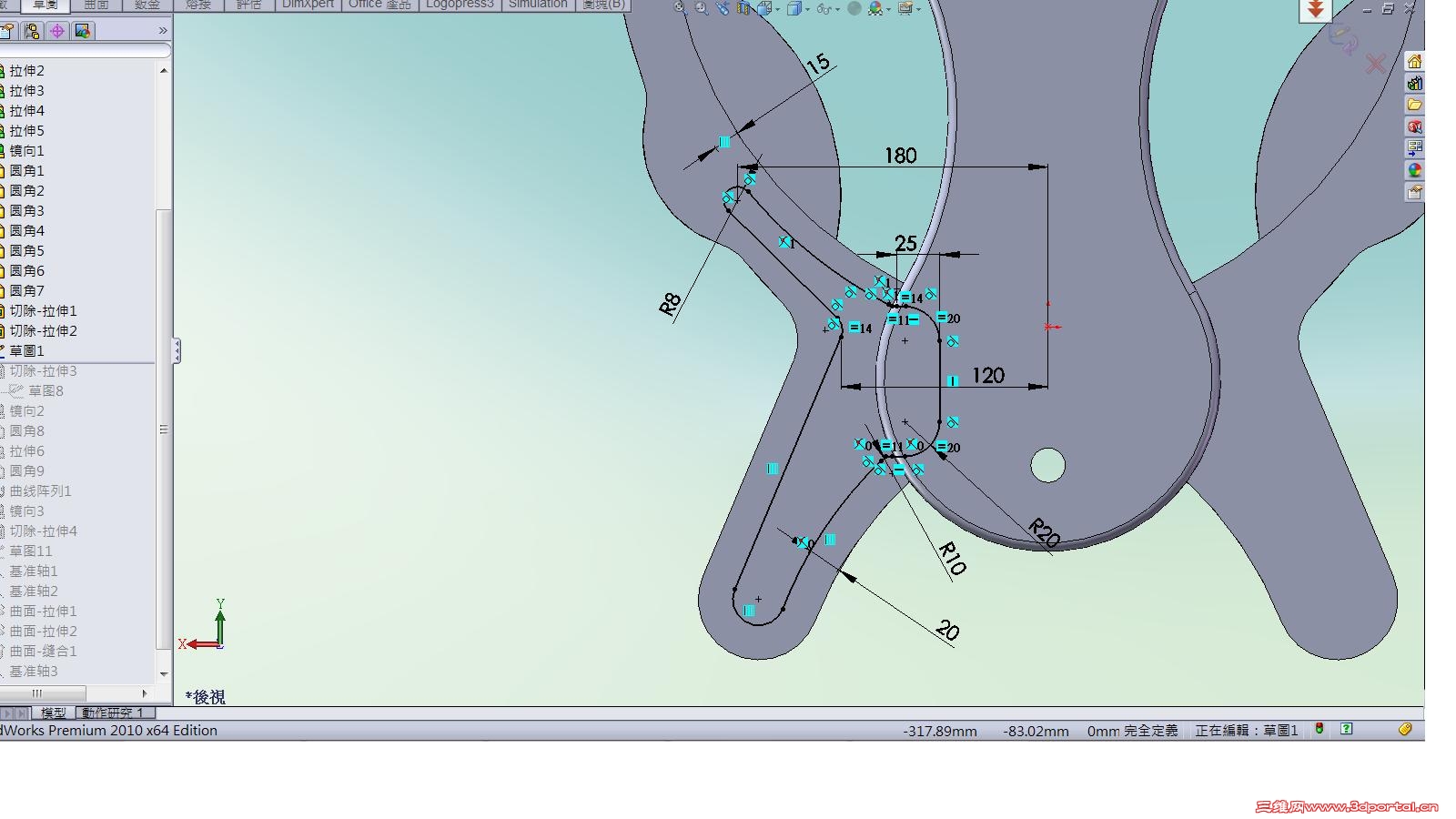

回复2楼:按照尺寸确实是没有办法完全约束的!但是不能完全约束的不是20偏移的地方,或者说不是右边是左边!我画的图片上可以明显看出这点!

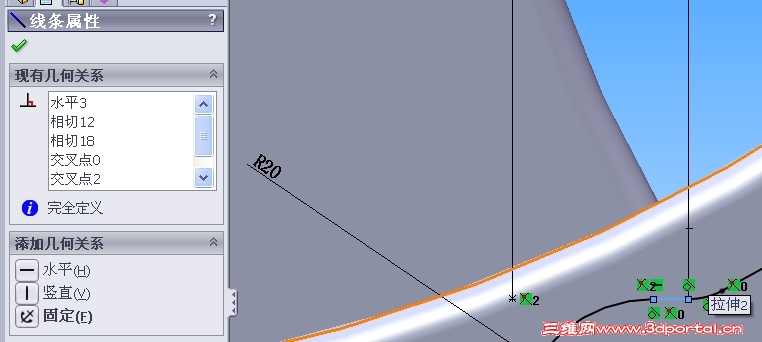

& w) x. d' L) e' U! ^/ L3 q+ J检查实例和我画的图的区别后,发现是少了两个约束,就是上下那两段短直线上有交叉点0和交叉点1的约束!
我没有办法画出这两个交叉点的约束!所以请教各位!

2楼你的图120这个尺寸是和原图不一样的,但这点不影响我的问题!
  _6 h7 t) s" i: H$ f2 P我想请问你的完全约束和实例是完全一样?还是另有技巧?请细述!
不过我不想听到你是靠固定哪个点或者线来完全约束的(如果是这样简单的操作完全违背我提问的本意)!

yuanmf

回复3楼:
* S4 M7 ?; B# J+ K5 J谢谢你的帮忙,我不太明白你的意思,不过建议你帮忙帮到底,直接用你的方法,按照实例做一边!

yuanmf

2 {4 Y* O6 c& r4 v, |" O$ ^( y3 k
回复chenjun520601:
) n: T4 ?. }" c6 Y2 U你当我无聊发贴啊!而且三个帖子是完全一样的吗?直接提问没有多少人响应,加了悬赏稍微有点人气,第三次提高悬赏是没有办法的办法吧!而且不是第二次没有解决问题,你们就把求助改成已答复,导致没有什么人关注的话,我未必会发第三个帖子!
而且三个帖子都有不同的人讨论,观点也不尽相同!难道这可以算灌水?
作为斑竹或者管理员,你,呵呵....
: h& n; P2 ?, E  m7 F扣分我没有意见,如果你帮我解决问题,我直接给你200好了!

有彩虹的时光

你说的交叉点应该是两线条倒角后自动产生的约束点，你可以试着延伸两线条，然后删除倒角线重新倒角看看，这样就多出一个交叉点了。

半狼

确实是有楼主说的这个问题，这个交叉点起到了定位作用，但是为什么会起到定位作用，和是怎么添加的，我也弄不清楚。

这个问题不影响大局，如果是在学习SolidWorks，这点问题可以暂时跳过。

yuanmf

回复7楼:
! ^* z& X9 p: `* W& `你说的前两个帖子都说过了!
0 `: @) {" ^" A你把实例的圆弧删了重新倒角确实还产生这个交叉点,但是如果自己独立画的,那倒角出现不了这个交叉点!
: }+ ]( P: A: |& Y; ]" a另外,建议楼上，如果有兴趣的话动手按照实例试试?

uuiioo1233

同意12楼的说法
楼主这样对什么人的答案都持否定态度的人，没必要给你证明什么

yuanmf

回复10楼:能否来一张显示所有约束的图片让我看看!你是如何做到完全约束的!

love1981

. |4 k/ Y3 ^  W7 E$ v
樓主只要先把偏位15和20的部分做出來 然後長方形地方直接用其端點連上水平線 這就是它原始交錯點了
8 x% E; D7 A/ ^3 ?( U5 v, h再來只要把R10*3倒上去和R20 最後再標示 120 25 地方尺寸(注意 這兩個尺寸都是最後才標的) 即可完成

yuanmf

0 J  M2 h- d' d$ e
& ^; ^2 r4 w( K# ~5 v. ]( ~1 X12楼正解!问题解决!
; c& s+ r5 `1 \) d6 E. G5 T* e请斑竹给我扣50分,给12楼LOVER1981加上50分!
7 P9 W4 k/ }. K: u- N另给2楼也各加上15分(多次热情参与,而且可能也得出正解,但没有说明白),给8楼加5分(实话实说,并且提出诚恳建议),这20分算我第二个帖子上的悬赏加在这里吧!
5 s' L7 f  ^: k6 }" M4 f! _然后给我扣相应分数即可吧!
0 ]) L: {% g; t% @# c7 f1 w谢谢斑竹,谢谢大家!
' `4 X+ Y% U0 o1 H# \# P3 g2 K
6 q" y) I, `# t2 p  t回复10楼,如果你是第一个帖子里向我这么抱怨,那我诚恳道歉!
但是这里就不一样了,因为事关50点的悬赏给谁的问题!
: M, ~; x4 b, \4 h+ X而且第二个帖子上就出现过不合要求(多了尺寸)还说我没道理的回复!所以我态度上也不好,请原谅理解!谢谢!
