工程图纸中剖面线设置?

liko99900684 · 发表于 2010-6-19 11:43:34

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 liko99900684 于 2010-6-20 16:54 编辑

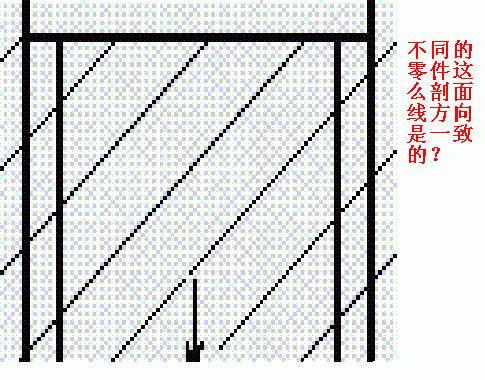

大家有知道这个怎么设置的吗??谢谢..

tonyhyb · 发表于 2010-6-19 12:22:21

你点击一下剖面线，然后在左侧会显示“区域剖面线/填充”，在那里可以更改“剖面线图样比例”和“剖面线图样角度”。不过前提是取消“材质剖面线”的勾选。

xzq03339 · 发表于 2010-6-19 16:41:28

前提是图纸是装配件生成的而非零件

liko99900684 · 发表于 2010-6-19 16:47:04

我有试了,可以,非常谢谢大家

ayon · 发表于 2010-6-19 16:54:14

做剖面时有个选项可以自动调整不同零件剖面线方向（也许是在选项里设置）

syc102 · 发表于 2010-6-19 20:32:55

关键是你的零件在多实体界面还是在装配体界面，根据工程图判断好像是多实体的零件图，所以才会出现剖面线一边倒的现象。
