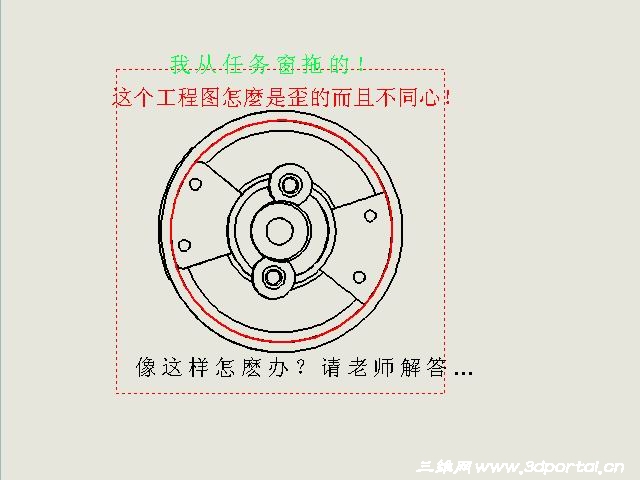

工程图的问题！！！老师请进..

宫增强 · 发表于 2010-6-11 19:14:35

您需要登录才可以下载或查看，没有帐号？注册

x

shmily_liuwei · 发表于 2010-6-11 19:54:41

建模有问题，没有对准X Y

hkling · 发表于 2010-6-11 20:01:46

能旋转角度吗？还是你建模的时候基准面有问题

syc102 · 发表于 2010-6-11 20:18:14

可以旋转的:激活该视图,点右键,选择视图旋转,左上角就会出现对话界面,你可以填写旋转度数,点应用.视图就会转一个角度,
不过此法无法将图旋转到真正垂直,对后面的剖视等等编辑活动有影响

宫增强 · 发表于 2010-6-11 21:01:07

老师您们好！如果我不从任务窗拖入！选"模型视图"图标进入,它就正了这是为什麽？

宫增强 · 发表于 2010-6-11 21:04:34

这样我把我做的零件发上来让老师看一下！

不过我做的很烂请老师指导.....

宫增强 · 发表于 2010-6-11 21:20:39

转子部件.rar (1.58 MB, 下载次数: 46)

oneteng · 发表于 2010-6-12 07:19:09

试过，没有出现楼上的问题。我用sw2010。、

yhqing828 · 发表于 2010-6-12 08:40:52

建模时不严谨后来就吃苦头了吧，还好软件有自定义视图基准基工具，创建视图之前，你选择好哪个面作为前视基准面，哪个面作为侧视基准面，然后创建视图，结果就如你所愿啦

yhqing828 · 发表于 2010-6-12 08:51:05

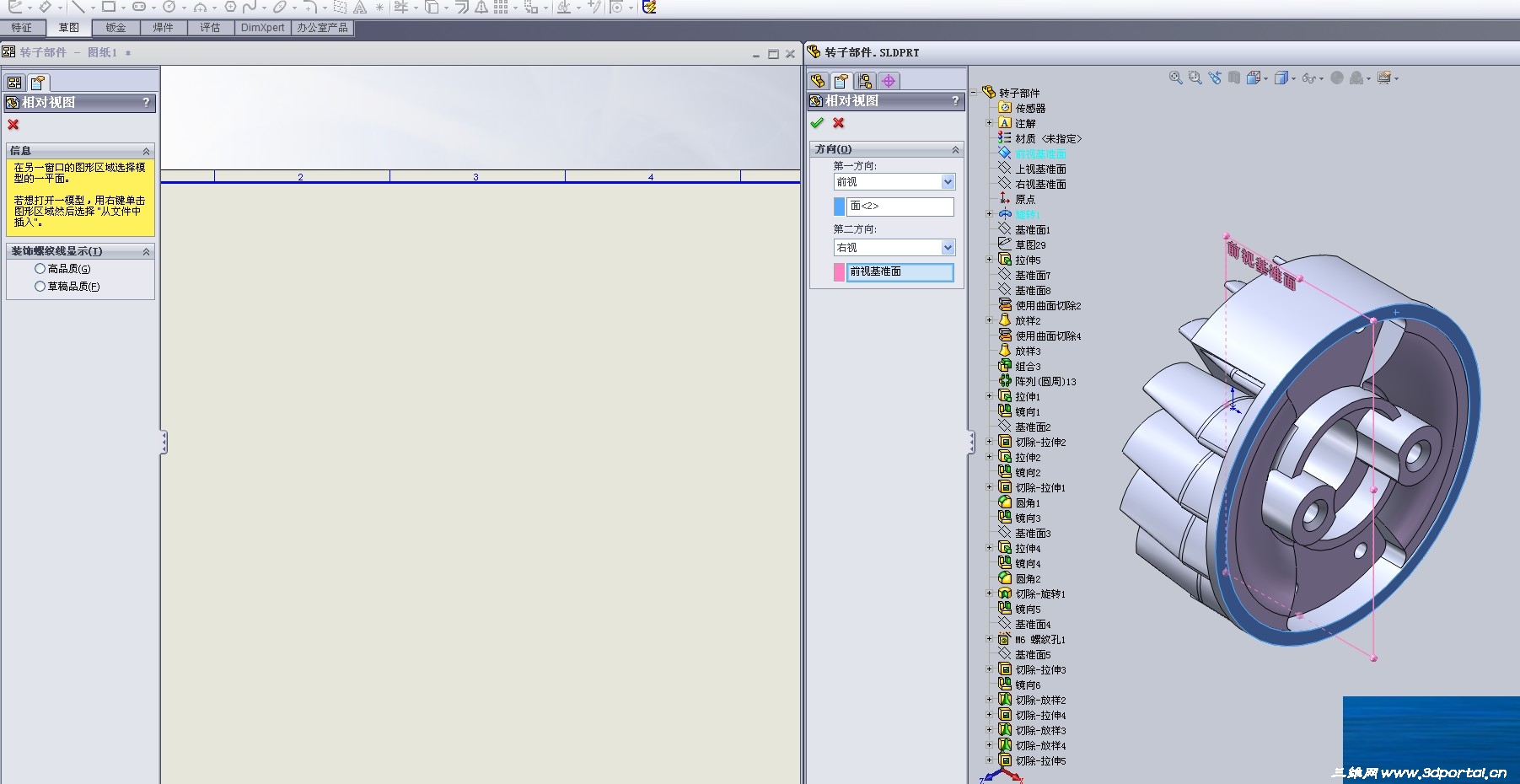

试了一下，如图，作相对视图，模型中选中基准面后，点确定就可以在图纸中生成你想要的视图

simonchan · 发表于 2010-6-12 08:51:59

可以调整过来的，只要单击零件主要基准面，SW视图对话框选择正视图，并保存这个视图，在工程图中调入模型，选择刚才保存的投影视图就行了。

sunrays110 · 发表于 2010-6-12 09:47:07

可以在模型中设定好正视面，新建一个视图（不建也行），然后再到工程图任务窗中将刚建的视图（或当前视图）拖入即可。

宫增强 · 发表于 2010-6-12 13:05:47

我是用2007的版本！谢谢老师的教诲，虚心接受

宫增强 · 发表于 2010-6-12 13:43:00

我用复制-粘贴做了另一个模型！选的还是前视基准面，再出工程图就好了。

xht23 · 发表于 2010-6-12 20:31:05

从工程图的右侧直接可以拉出来图纸，所有方向的都有，你现在拉出来的应该是你模型现在的摆放形式

宫增强 · 发表于 2010-6-14 22:11:47

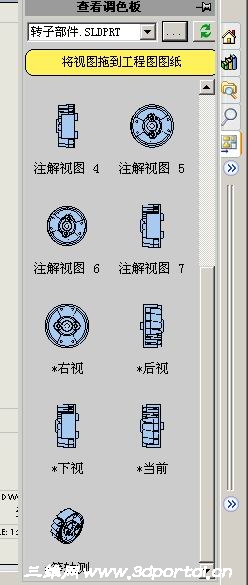

图中注解视图5、6.是歪的！我把三维视图摆正也是这样！那位老师远程联机帮一下！我的QQ:11756077
20在此先谢了！

bigbridge812 · 发表于 2010-6-15 10:06:17

虽然知道是什么原因但一直不知道原来还可以这么解决！谢谢各位了
