圆管类的零件，割开后如何转为钣金，及展开？

holly_wood · 发表于 2010-5-31 19:58:47

您需要登录才可以下载或查看，没有帐号？注册

x

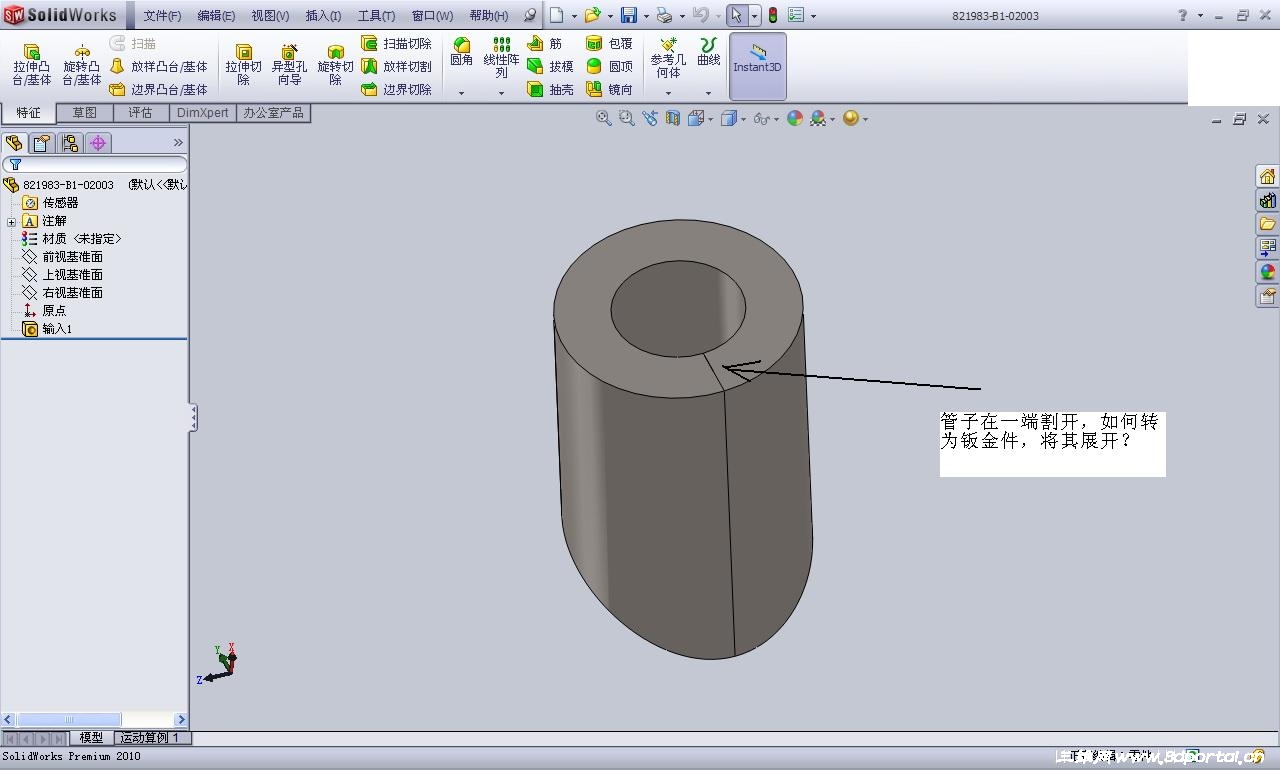

管子类的零件，割开后在SW'中如何转为钣金，及展开？有图有零件希望高手能教一下！！

cloudpeng · 发表于 2010-5-31 21:07:14

在钣金模块里完成建模的工作。
很容易展开的。

cam168 · 发表于 2010-5-31 22:52:49

请大侠们上传教程,谢谢!!!

sundavid · 发表于 2010-6-1 10:38:50

这么厚的壁厚，如何展开。再说楼主的不是SW成形的。我试了试，展开变形非常大，都不真实了。

s909987841 · 发表于 2010-6-2 19:48:47

上传一下CAD图的，说说钣厚

陈传兵 · 发表于 2010-6-2 20:09:21

单击钣金工具栏插入折弯按钮，在固定的面或边线中选择剖切边线为固定边，再选择。k因子系数和自动切放槽为矩形，矩形系数为0.5，单击确定。
