UG 转CAD问题

xuke2345 · 发表于 2010-5-30 18:53:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我从UG里导出到CAD怎么还是三维的啊，导不了二维，急啊。另存为也不行，也是三维的。

lipengju · 发表于 2010-5-30 19:20:18

能不能传个图片上来看看，不然不好回答

poecham · 发表于 2010-5-30 21:03:34

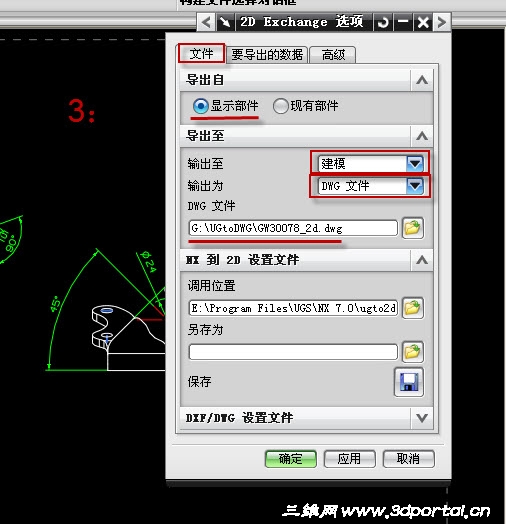

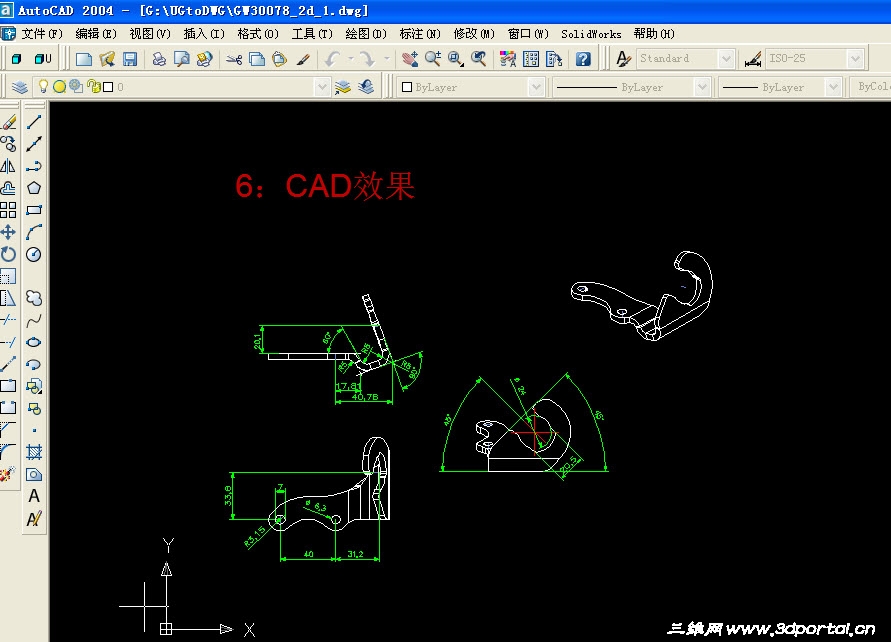

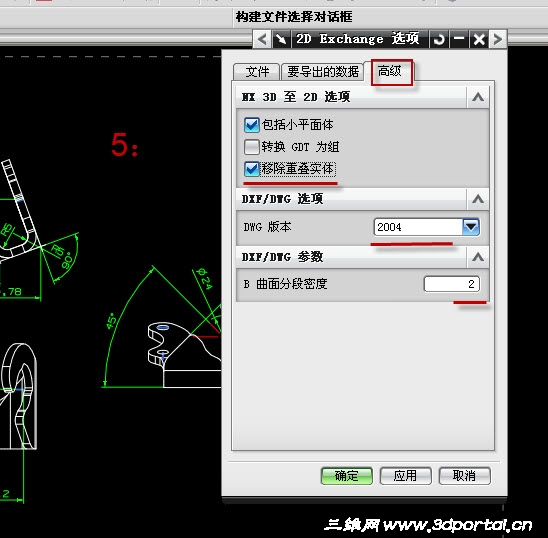

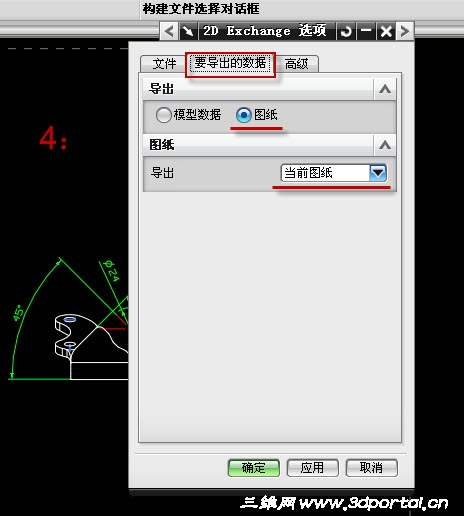

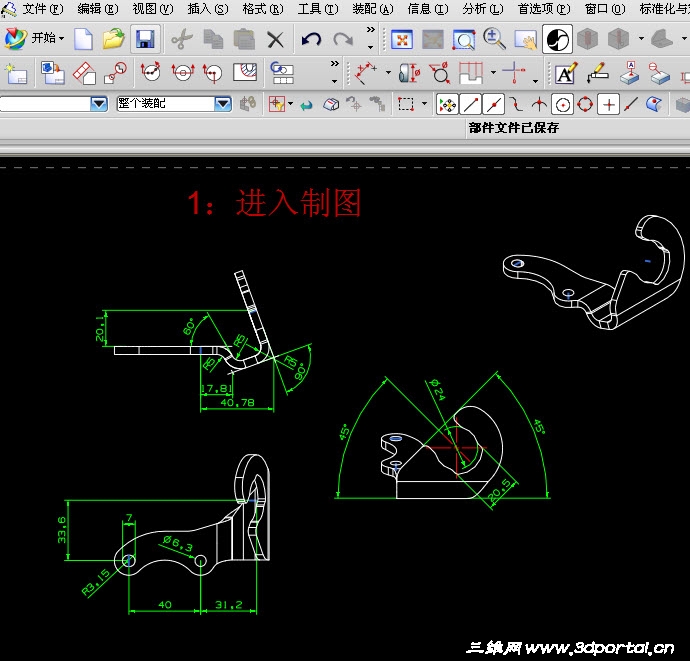

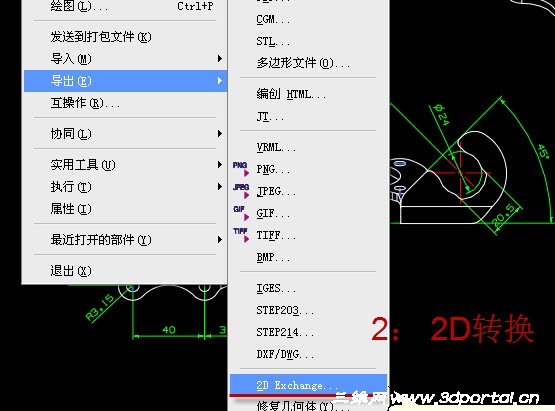

这个你输出的时候要选2D化，在选格试为DWG DXF IGS 。如果直接输出CAD文档那还是三维的

sd1351403 · 发表于 2010-5-30 21:03:34

我也是同样问题请指教

未济 · 发表于 2010-5-30 21:27:27

将UG转换为DXF格式(1) 在UG中，打开要转换的零部件，进入Drafting,选择要转换的图纸名称。 (2) 选择File-Export-CGM，这时出现输入CGM文件名称的对话框，要求用户指定一个文件名称，输入文件名filename（扩展名可以不输入，系统会自动加上）后，再OK。 (3) 这时出现转换设置对话框，先在图形窗口中使用Fit，确信要转换的内容全部出现在图形窗口中；再按下面设置对话框中各选项：source: displayCGM size: scale factor 1pen selection: widthtext selection: polyline(必须设置，否则不能显示中文)VCD coordinates: realfonts: 4 cals然后OK，这样就生成了CGM文件。 (4) 选择File-New新建一个文件Newname。 (5) 在新文件中选择File-Import-CGM (6) 这时出现选择CGM文件对话框。选择先前所建立的CGM文件，并OK，这时先前生成的 CGM文件被引入到当前的文件中。 (7) 选择File-Export-DXF/DWG，出现转换设置的对话框。按下面设置对话框中各选项：source specification method: select from displayed part按class select按纽，选择图形窗口中的所有内容；specify output file: 选DWG按specify DWG file按纽,指定DWG文件名称，缺省为新建文件的名称，其扩展名为DWG。如要转换到R14版（默认为2000版）可按modify settings按纽，然后按advanced settings按纽，选择R14版即可，选择OK，OK，这样就生成了DWG文件。

a283762491 · 发表于 2010-5-31 09:04:31

你在UG的每个视图上标一个尺寸再导一下试试

lilianwindy · 发表于 2010-5-31 09:31:57

http://www.3637.com/disk/272781.htm
http://www.3637.com/disk/272782.htm
这儿有
∧ ∧︵
ミ-_-ミ灬)~

xuke2345 · 发表于 2010-6-1 13:41:36

还是不行啊，我用的是UG5。0的，以前用4。0的时候导入导出很简单的，高手再指点一下，谢谢 5# 未济

taotao-wei@qq.c · 发表于 2010-6-1 17:45:56

你把文件上传来看看，有高手会帮你转的

gyhrp · 发表于 2010-6-2 13:12:26

华哥 · 发表于 2010-6-2 13:18:06

请问10楼，那个B曲面分段密度是否可以调高？调高后有无影响？

gyhrp · 发表于 2010-6-2 19:28:20

回11楼：B曲面分段密度对2D转换没啥影响，可不予理会！

skyhawk789 · 发表于 2010-6-2 20:28:28

要注意建模那里不要选择DRAFTING 了啊!

A_go · 发表于 2010-6-2 22:31:57

要注意建模那里不要选择DRAFTING 了啊!

pdinsky · 发表于 2010-6-3 00:07:00

可以先到处为cmg，然后从cmg导dwg，效果不错

liuliukan · 发表于 2010-6-3 02:03:42

我觉得就是用exchang导出很好用啊，奇怪了，你怎么不能成功？是不是对有空格的路径不支持啊，你换个不带空格的路径试试吧。另外注意ug不支持中文路径。

pscgd · 发表于 2010-6-3 14:18:11

提示: 作者被禁止或删除内容自动屏蔽

郎760206 · 发表于 2010-6-3 19:29:38

10# gyhrp
谢谢了，正好碰到这个问题，之前用的导出DXF/DWG，我说怎么不行来的呢。

xuke2345 · 发表于 2010-6-4 09:14:30

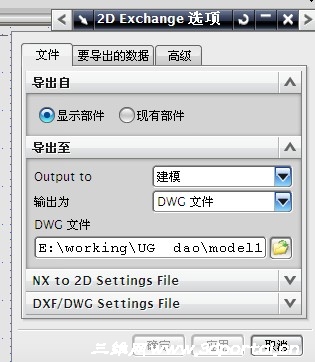

我传了个图上来，我设置之后下面的确定和应用就是不出来。 10# gyhrp

xuke2345 · 发表于 2010-6-4 09:42:51

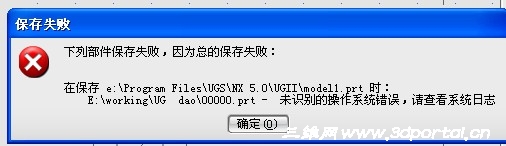

我用的是UG5.0的，不知道是不是哪个设置有问题，下面我还碰到一个保存的问题也顺便提一下，以前没有碰到过的 10# gyhrp

gp634769181 · 发表于 2010-6-4 10:01:49

15楼的正解~~~楼主不妨试试

先导出CGM格式~~然后新建一个在将CGM文件导进去·~然后再导出DWG就OK了·~

gyhrp · 发表于 2010-6-4 19:00:51

楼主最好换个版本或另找个破解试试。

ADSHENG · 发表于 2010-6-5 03:05:32

导出后显示精度不大好，不知道如何解决

gp634769181 · 发表于 2010-6-5 07:04:37

楼主用CATIA转试试 CATIA转2D貌似不错·~~

xuke2345 · 发表于 2010-6-8 07:59:03

我想只有换个版本了，郁闷，别人能用我就用不了
