ug工程图

寒风不冷 · 发表于 2010-5-28 18:23:03

您需要登录才可以下载或查看，没有帐号？注册

x

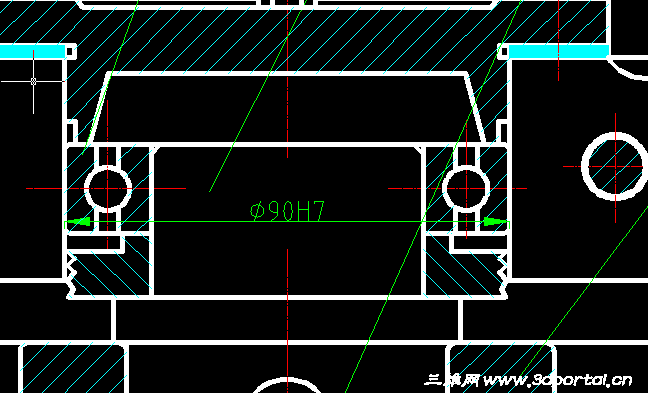

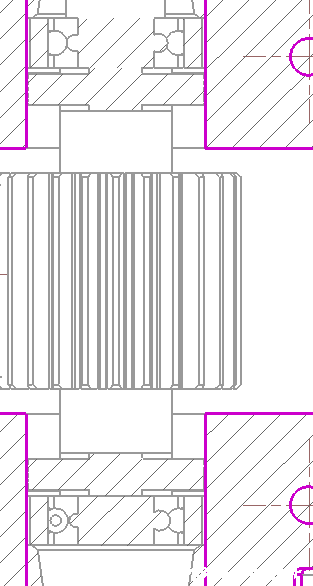

大家看看这个图有多少错误，怎样改啊！特别是轴承的剖视图。怎样剖可以解决啊，头都大了。

poecham · 发表于 2010-5-28 19:35:04

你指的是什么方面的问题啊！UG断面中可以删除线条，但增加线条不知道可不可以

寒风不冷 · 发表于 2010-5-29 13:12:20

增加线条的，主要是怎么剖，才可以达到这样的效果[

180music · 发表于 2010-5-30 08:16:50

上3D~来看看 .

tao3622370 · 发表于 2010-5-30 08:22:20

我根本就看不明白楼主的意思呵呵

寒风不冷 · 发表于 2010-5-30 10:40:31

呵呵，我是想证明一下UG工程图可以达到什么地步，是否可以随心所欲的表达自己的意愿。

寒风不冷 · 发表于 2010-5-30 10:45:53

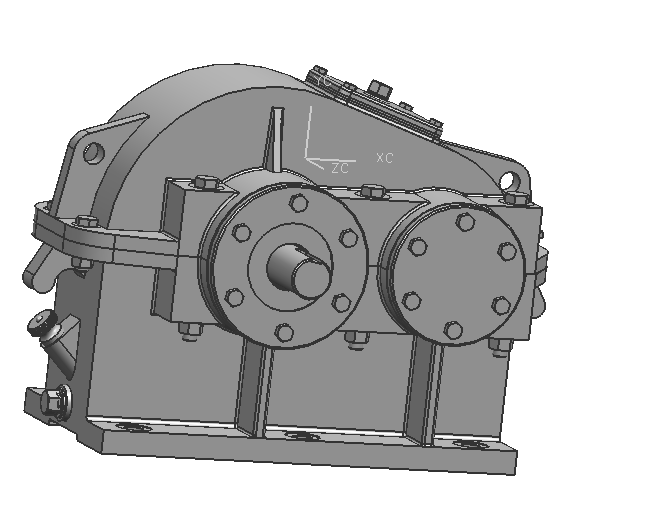

这是要剖的3D

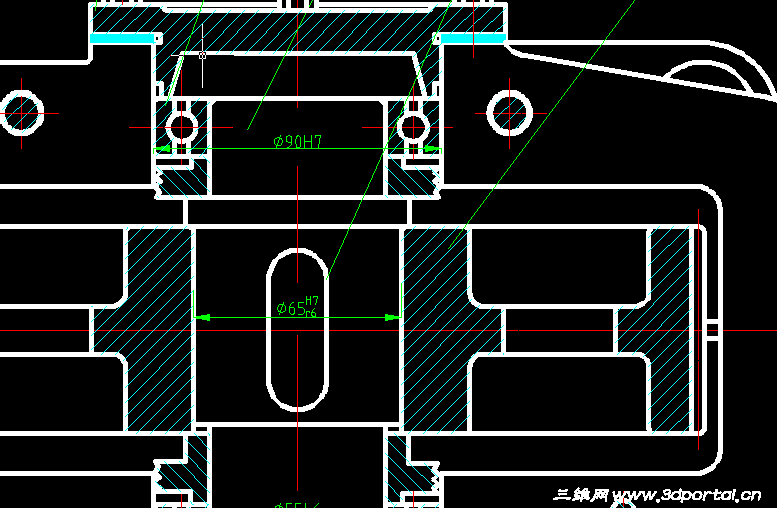

这是我期望的效果

呵呵，一个是UG出图，一个是CAD绘制的，想问一下UG是否可以达到。

寒风不冷 · 发表于 2010-5-30 10:48:02

希望大家指点，出的是装配图。

tianyatongming · 发表于 2010-5-30 18:44:09

请上传个Part文件。另外，UG的制图功能确实是可以随心所欲的表达。

寒风不冷 · 发表于 2010-5-31 12:31:01

9# tianyatongming 你的邮箱是多少，我发给你吧，我是真的想求教，如果你嫌麻烦，你联系我吧，qq：1157842026

hanxh03 · 发表于 2010-5-31 12:33:43

基本可以达到随心所欲的地步，原来所有的AutoCAD的功能都可以实现，过之而无不及

寒风不冷 · 发表于 2010-5-31 12:39:00

基本可以达到随心所欲的地步，原来所有的AutoCAD的功能都可以实现，过之而无不及 R/ s4 x7 o- f. r( @
hanxh03 发表于 2010-5-31 12:33 http://www.3dportal.cn/discuz/images/common/back.gif

你可否出一个教程啊，让我们新手见识一下ug的神奇魅力，说 -我感觉有点空洞。拜托了，真心求教。

taotao-wei@qq.c · 发表于 2010-5-31 13:51:30

你发一个Part文件给我，我的邮箱是taotao-wei@qq.com

taotao-wei@qq.c · 发表于 2010-5-31 14:03:54

本帖最后由 taotao-wei@qq.c 于 2010-5-31 14:06 编辑

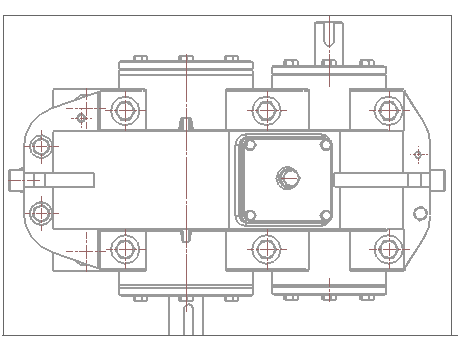

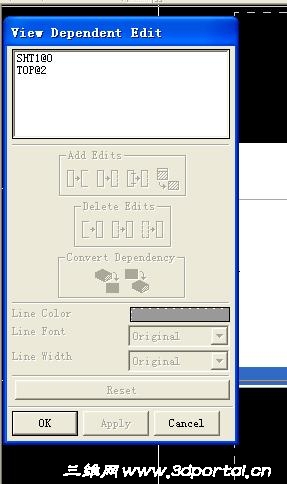

在UG中要表达平面图，我感觉比OUTCAD还好用，如果你要去掉一些线条，首先进入drafting,你可以点如图1：

选择下拉菜单的最后一项，如图2：

你想去掉什么，就可以去掉什么

taotao-wei@qq.c · 发表于 2010-5-31 14:25:43

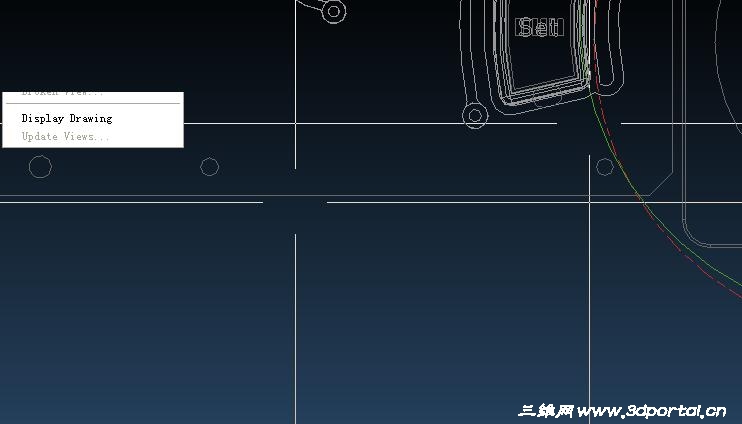

如果你希望在工程图中增加线条，那么首先在DRAFTING模式下，点取DRAWING下拉菜单的DISPLAY DRAWING，在这个窗口下，你想怎么增加线条都可以，但是请注意坐标平面哈，还有就是要删掉线条时要特别注意，不要把不需要删掉的也删掉了哈，如图3

图4

，你去多试试嘛。相信你会很快上手的。

寒风不冷 · 发表于 2010-5-31 18:06:05

你这个师傅，我收了。呵呵，十分感谢

taotao-wei@qq.c · 发表于 2010-5-31 19:07:50

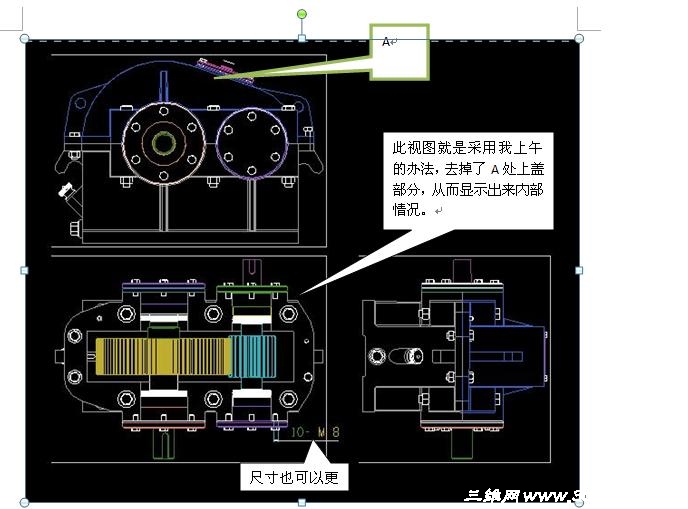

这个就是我根据你的数据转的平面图，只是我没有时间做的很仔细，因为出图是很花时间的，特别是要表达的很清楚的话，就太花时间了。在这里只能够来个抛砖引玉吧

寒风不冷 · 发表于 2010-5-31 19:09:10

师傅，4.0里剖面线怎么删除，删了之后怎么从新添加

liuliukan · 发表于 2010-6-3 02:13:11

感觉ug出工程图时老出现有的圆角处掉线的问题（ug出了二维图导入到dwg中后检查发现），我用的是ug6版本，6.0.2.8版本，请高手指导下如何解决这个问题。谢谢了

寒风不冷 · 发表于 2010-6-4 18:57:18

你先导出CGM文件，再创建一个新文件，将先前生成的CGM文件引入（Import）。然后再用 UG TODXF输出成DXF文件格式。你试一下，看看效果。

gp634769181 · 发表于 2010-6-5 07:20:19

受教了谢谢taotao-wei@qq.c ~~~

高手谢谢 ~~~

寒风不冷 · 发表于 2010-6-20 10:46:35

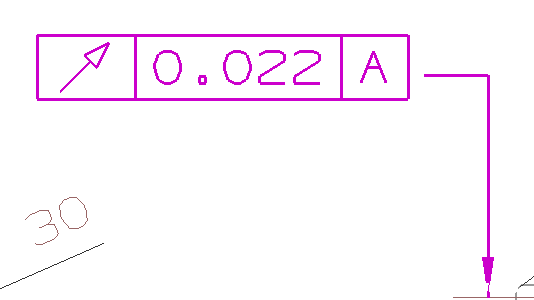

这二者之间的间隙，怎么控制啊。是不是，分开做，先做公差，在画指引线；还是二者一起做？

yanxixi510 · 发表于 2010-6-20 12:48:09

22# 寒风不冷 一起做呀怎么会分开做呢

寒风不冷 · 发表于 2010-6-21 14:23:25

那间距怎么控制呢？

msuv · 发表于 2010-6-21 23:28:45

不怎么能看得明白，可否再详细点呢
