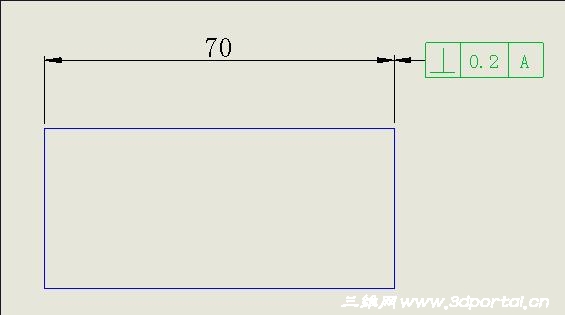

形位公差如何标注成如图样式

kivent · 发表于 2010-5-26 16:21:58

您需要登录才可以下载或查看，没有帐号？注册

x

形位公差如何标注成如图样式

wanglingang · 发表于 2010-5-26 16:54:05

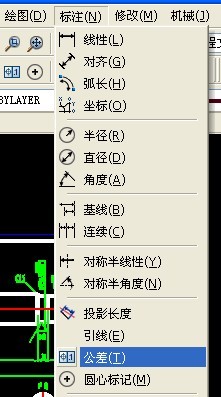

这个不是很简单的么，

kivent · 发表于 2010-5-26 20:11:55

我是问在SW中如何做到

shmily_liuwei · 发表于 2010-5-26 20:26:19

将形位公差拖着靠近尺寸，尺寸发亮即表示选中就可以了，不要带指引线

kivent · 发表于 2010-5-26 20:57:57

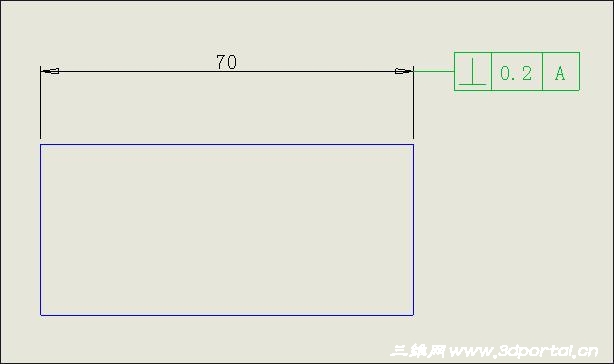

我知道楼上的做法，但是不能做到如图的效果，尺寸线不能连到形位公差框中间

cloudpeng · 发表于 2010-5-26 21:11:48

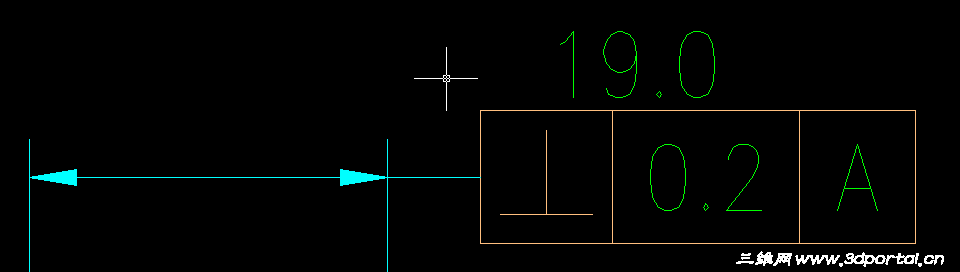

若是CAD的话，距离不够，形位公差的箭头不会显示出来。
结果就象你的图中的一样了。

austin_tom · 发表于 2010-5-26 22:48:20

要哪种效果？

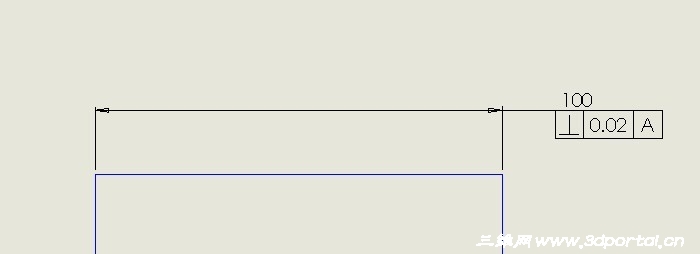

kivent · 发表于 2010-5-27 08:10:52

要尺寸值在形位公差上面且尺寸线在形位公差框中间

comeonlily · 发表于 2010-5-27 09:25:32

本帖最后由 comeonlily 于 2010-5-27 09:32 编辑

8# kivent

你先标注尺寸，然后选中尺寸再点形位公差，它默认的是分开标的，你可以直接把尺寸向右拉，尺寸值就跑到形位公差上了。

cloudpeng · 发表于 2010-5-27 12:33:22

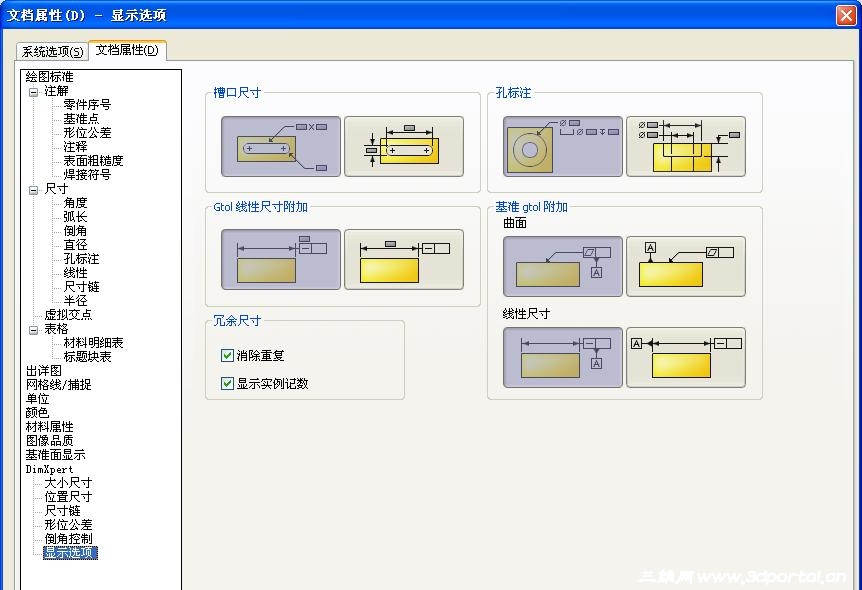

工具--选项，这里是可以控制的。
见附图。

kivent · 发表于 2010-5-27 20:07:39

谢谢楼上的兄弟
