求教三边倒圆角问题,请倒圆高手看看！！！

nengnei · 发表于 2010-5-6 15:21:12

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 nengnei 于 2010-5-6 15:43 编辑

最近工作中遇到个问题，对于一个长方体的相交于一点的三个边倒不同半径的圆角，不知道怎样才可以使圆角相交部分形成非常平滑的过渡,看上去就象一个球面一样。(就象同时选择三条边倒同一半径的圆角出现的效果差不多),

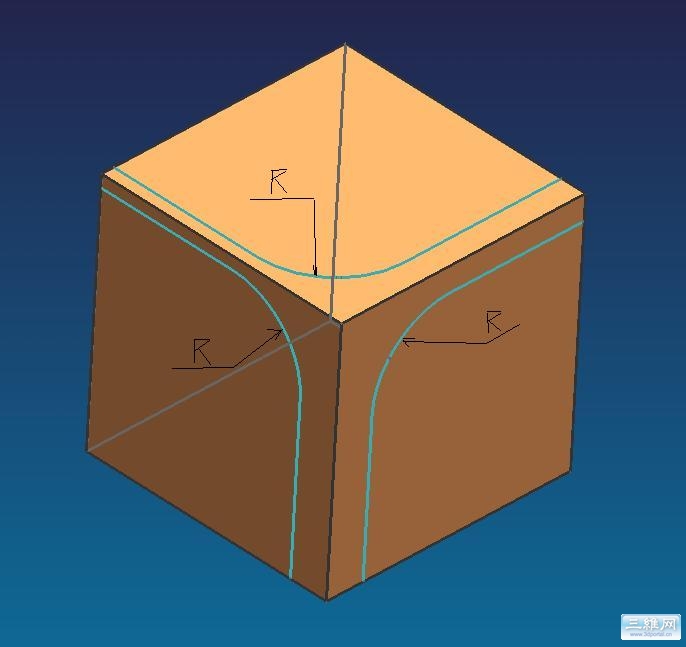

图中相交处需要为R，我是初学者,请大家指点指点呀

flasher · 发表于 2010-5-6 15:57:22

可以参考一下骰子的画法

hanxh03 · 发表于 2010-5-6 18:39:05

不同的曲率面相交后就是一个曲线，不可能圆滑，除非使用变半径多次圆滑

gyhrp · 发表于 2010-5-6 19:48:19

nengnei · 发表于 2010-5-6 20:45:55

谢谢各位的解答，尤其感谢gyhrp的耐心细致的解答。
但是我还是有点疑问，这样虽然能够倒出3个不同半径的圆角，但是不同半径相交处却不是R，而是不规则的曲线，该怎么样才能让这些不规则的曲线变成R呢？（主要是因为我要画出来给别人做三维加工）

gyhrp · 发表于 2010-5-6 21:24:42

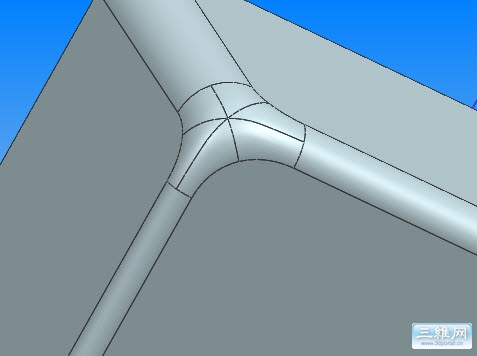

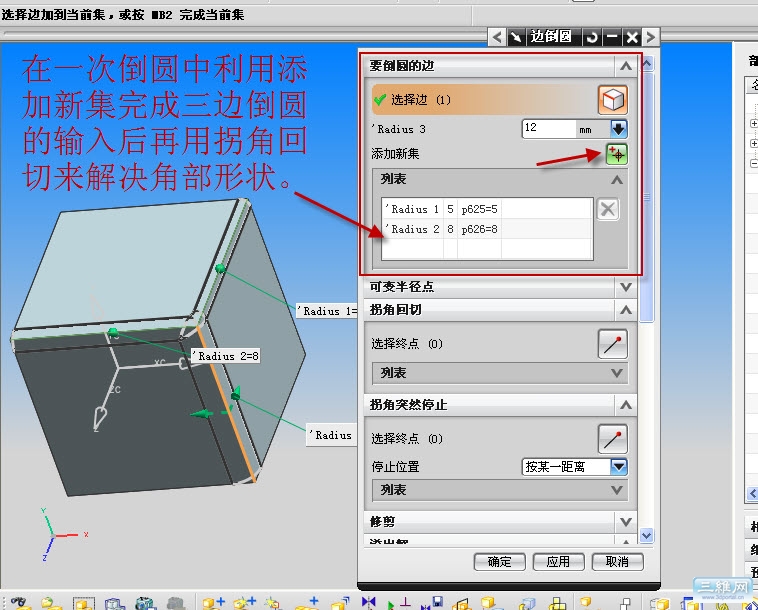

平滑是可以的，拖动下图的三个箭头直到满意。但你要倒圆后的切线在转角处都是标准圆弧，又要倒圆也是标准圆弧且3边不等？!

nengnei · 发表于 2010-5-6 22:04:45

感谢gyhrp的解答，不知道你用的是UG多少版本的，我的是4.0的，我是新手，菜单有点区别，搞不出来啊。

nengnei · 发表于 2010-5-7 11:43:06

本帖最后由 nengnei 于 2010-5-7 11:44 编辑

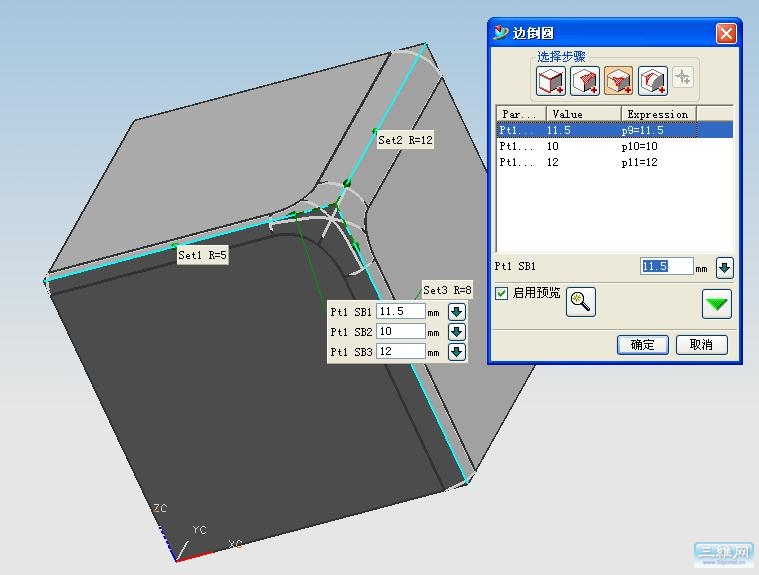

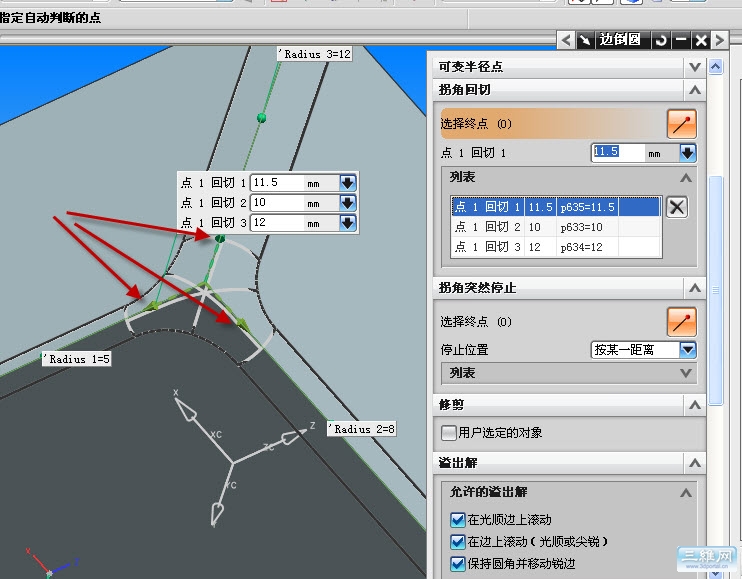

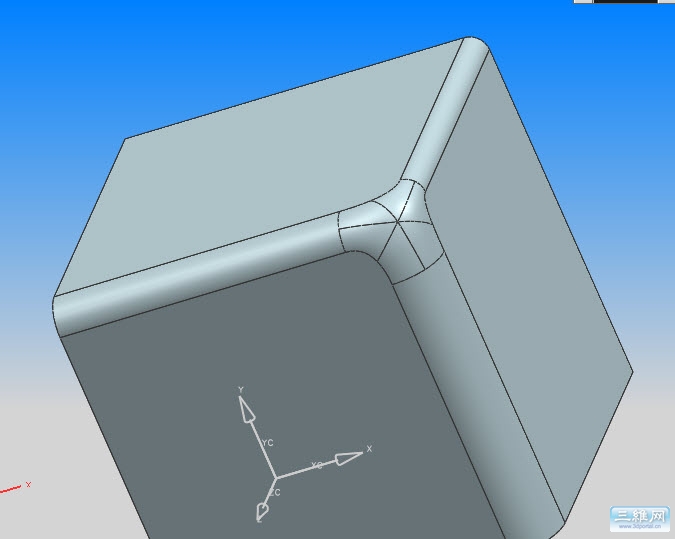

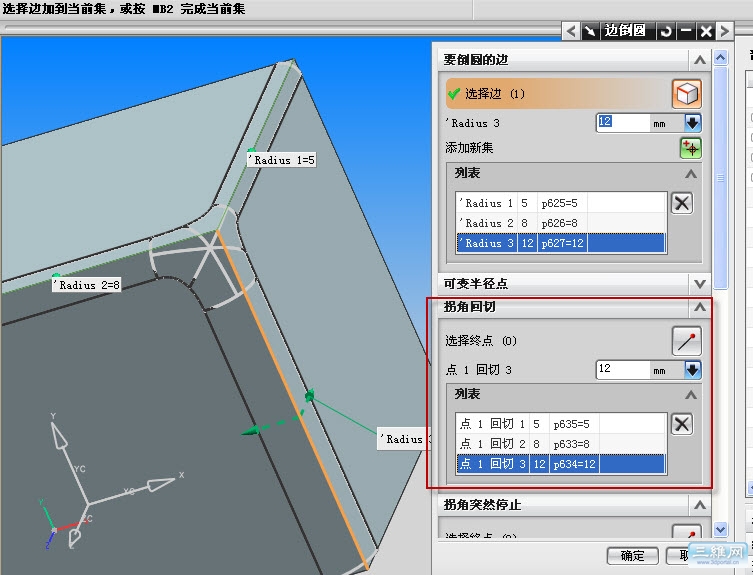

终于用4.0也做到gyhrp的程度

但是我还是有点疑问，对于setback值到底要多少的时候，相交处的圆角才是真正的R，而不是近似R的曲线，这里面是否有公式或者关系什么的。
