proe剖面展开和对齐的区别。。。

sanrenhes · 发表于 2010-4-27 22:40:13

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

唉，一直没弄明白这两种的区别
而且发现对齐有很多问题
例如，我在做剖面的时候，用得偏距，然后采用对齐的方式投影
在法兰上修饰的螺纹孔有时候就出现，有时候就不出现，具体就是翻转一下投影方向的问题
不明白为什么。
还有很多时候偏距剖面都不能展开投影，很晕，不知道哪位大侠能具体讲解一下这两种有什么区别和要选择这两种方式的要求是什么

zmorphis · 发表于 2010-5-11 13:29:53

贴张图片上来看看，清楚一点！

yh100603 · 发表于 2010-5-11 17:28:37

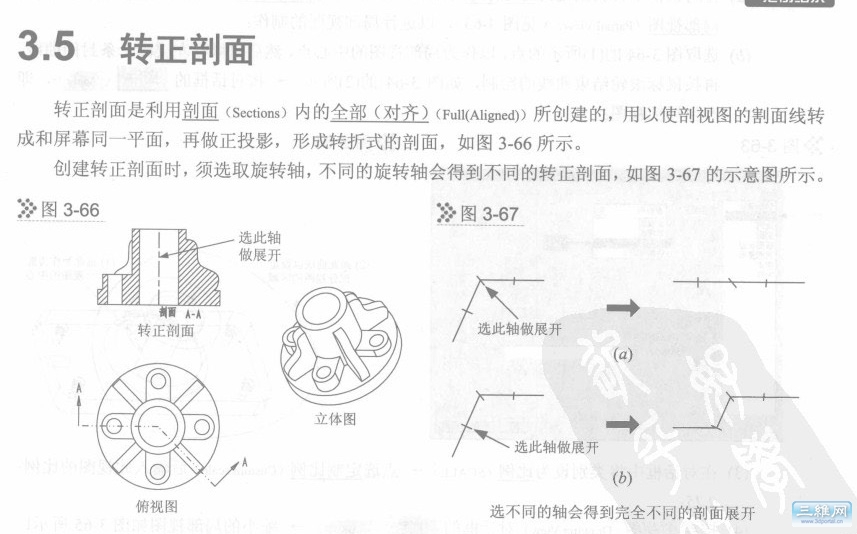

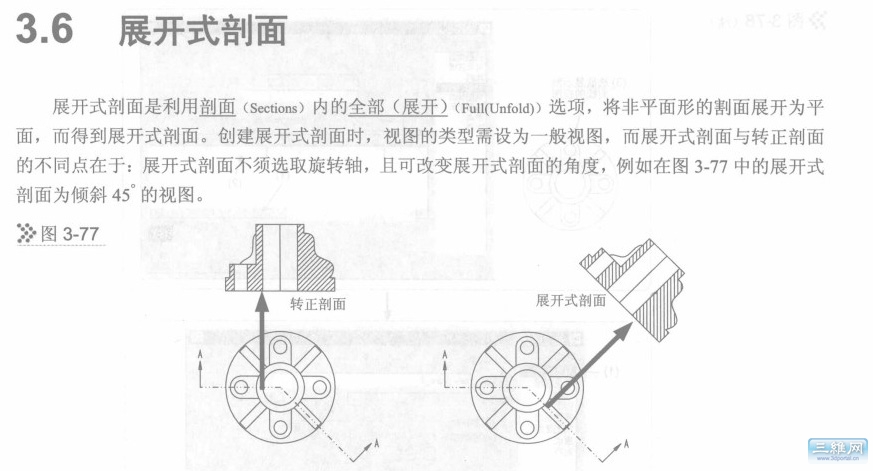

看图片上的对照

wz_111 · 发表于 2010-5-12 00:24:15

投影视角和投影方向懂了的话，再看3楼贴的图理论上面的知识，应该就没有问题了。
至于操作很简单，不懂的话继续跟帖，论坛有很多的热心人，大家一起帮助你，直到你搞懂为止！
希望楼主多多在论坛混

sanrenhes · 发表于 2010-5-17 10:02:24

多谢多谢
在三维网已经学到很多东西了，呵呵
4# wz_111

F57604 · 发表于 2010-5-25 22:02:20

原来如此谢谢知道了

hhq426 · 发表于 2010-5-26 17:50:50

做剖面的时候，用得偏距,螺纹孔有时候就出现，有时候就不出现，当然翻转投影，可以看出是否与投影方向一致。但是解剖面一定要精确的过螺纹孔中心线，否则该孔将不能够显示完整。

dpingg · 发表于 2011-8-9 09:15:52

现在还是没搞懂。很久以前用过的，可现在要用的时候却不知道怎么搞了，郁闷.....

yzd_369 · 发表于 2014-3-7 15:35:05

对齐的方式只能有一个角度
