在装配工程图里总是不显示螺纹细实线？已上传图纸

fd3d · 发表于 2010-4-21 23:56:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 fd3d 于 2010-4-24 14:10 编辑

SW2007，装配图里，很多螺纹细实线都不显示，零件三维图中是用螺纹装饰线画的。
图纸已上传，零件工程图和装配工程图都是使用同一个模板（SW2007自带模板）。
但是，零件工程图里有螺纹装饰线显示，装配工程图里却不显示螺纹装饰线。
不知是什么原因？
谢谢！

螺纹显示问题.zip (373.96 KB, 下载次数: 12)

yundong66 · 发表于 2010-4-22 00:46:14

在文件系统中设置显示螺纹装饰线即可。

fd3d · 发表于 2010-4-24 14:14:17

该问题尚未解决，已上传图纸，帮忙看看怎么回事，谢谢！

wear · 发表于 2010-4-24 14:49:36

插入-模型项目-选中注解中的装饰螺纹线的图标

传送门：http://www.3dportal.cn/discuz/vi ... &extra=page%3D2

fd3d · 发表于 2010-4-24 16:04:29

本帖最后由 fd3d 于 2010-4-24 16:06 编辑

4# wear
可以显示了，谢谢！
不过又出现一个新问题：在螺纹配合的位置，显示的全部是粗实线。
按照国家标准，应该是按照外螺纹来显示的。

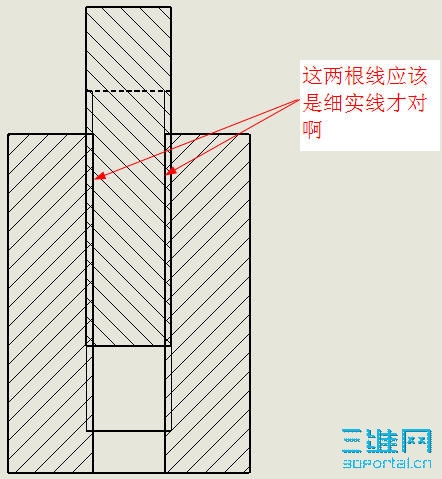

请看抓图，直接改线宽改不了，有什么办法解决吗？谢谢！

wear · 发表于 2010-4-24 16:44:31

螺纹处里面两条实线是你内螺纹零件的边线，外面两条实线是你外螺纹零件的边线。
SW里应该没这个功能，可以在螺纹旋合部分按外螺纹绘制。
请高手指导下

spinachchang · 发表于 2011-3-23 20:00:19

等待求解，多谢
