1/4剖切

txz1314 · 发表于 2010-4-20 15:44:56

您需要登录才可以下载或查看，没有帐号？注册

x

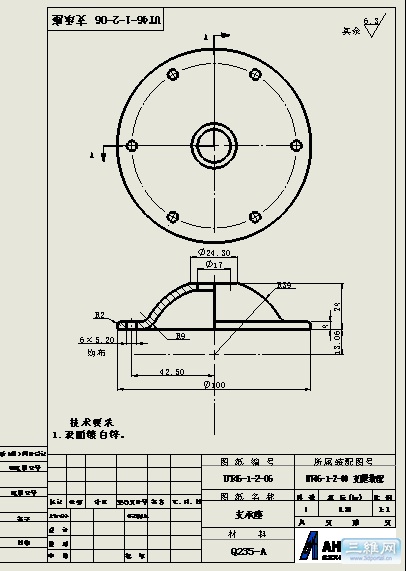

SW1/4剖切在工程图中怎么做，例如下图，而且里面的轴不剖，以前会后来忘记了大家谁还记得说一下

zhangsj · 发表于 2010-4-20 16:34:01

做个阶梯剖可以了。

545958249 · 发表于 2010-4-20 17:17:05

用阶梯剖，想怎么剖就怎么剖

zhaowenzhu · 发表于 2010-4-20 19:53:39

这样吗？？？？？？？？？？？

syc102 · 发表于 2010-4-20 20:02:34

配合前，先拉切，再将轴插入。

00piaopiao · 发表于 2010-4-21 08:24:19

就阶梯剖啊！！

qtfan · 发表于 2010-4-21 08:34:23

提示: 作者被禁止或删除内容自动屏蔽

xp4525244 · 发表于 2010-4-21 10:48:06

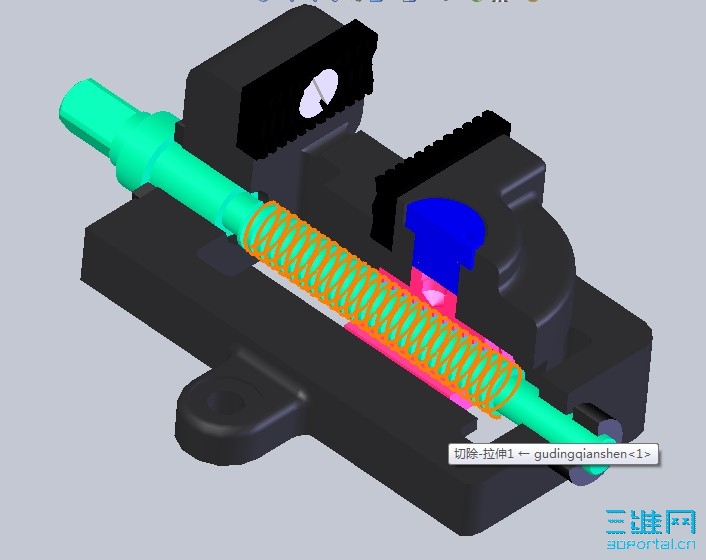

可在装配图中进行拉伸切除操作，然后进行零件选择，选择需要切除的零件就行了。7 k6 V: n' l, X c* U3 f. i, W
qtfan 发表于 2010-4-21 08:34 http://www.3dportal.cn/discuz/images/common/back.gif

如这位仁兄说的、1/4剖视是在装配中做好的，在装配图中做拉伸切除，然后再切除中选中要切除掉的零件。然后保存视图就可以了。或者也可以加个配置

sundavid · 发表于 2010-4-21 11:49:08

楼主的是装配图么？那就好办了，在零件里拉切去1/4不就可以了。

lzdgl · 发表于 2010-4-21 12:02:52

同意7，8楼的做法

txz1314 · 发表于 2010-4-22 15:40:26

大家好像没理解我的意思我是想在工程图里面显示这个效果而且是带剖面线的

lily9871 · 发表于 2010-4-22 16:25:50

切除时选择影响的实体就好了

lily9871 · 发表于 2010-4-22 16:26:23

切除时选择影响的实体就好了

xlr1030 · 发表于 2010-5-7 13:14:00

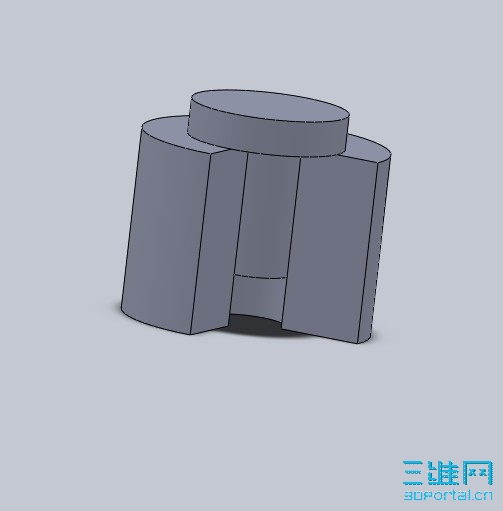

不知道楼主问的是不是这样的，如图所示我这是用2条垂直的剖面线组合起来的。
希望对楼主有点帮助。
11# txz1314

jaychou315 · 发表于 2010-5-7 15:23:48

工程图里就用阶梯剖，装配图就用拉伸切除
