一张工程图是否能放置零件两个以上

feihong21314 · 发表于 2010-4-12 21:32:17

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

不会是一张工程图只能出一个装配图或者一个零件图吧，那多麻烦，是否在原有的工程图上再添加一个零件或者以上啊。想好长时间也没想好啊

snake_chen · 发表于 2010-4-12 21:34:40

可以的啊..这个需要想很长时间??

gunking07 · 发表于 2010-4-12 21:37:30

靠直接就没理解LZ想说什么...................................

leeyi · 发表于 2010-4-12 21:41:41

3# gunking07
插入模型项目,就可以了

cloudpeng · 发表于 2010-4-12 21:54:48

楼上的正解。
你甚至可以用这个办法插入装配体。

xuxinzhi2006 · 发表于 2010-4-12 22:11:45

大家说的很对，完全可以。我也这么做过！

lizuoshan · 发表于 2010-4-12 22:14:05

3# gunking07
3 F+ n: l% r& f# E8 d U插入模型项目,就可以了
7 O: ?6 r# d* A5 ^, u4 Tleeyi 发表于 2010-4-12 21:41 http://www.3dportal.cn/discuz/images/common/back.gif

不是“模型项目”而是“模型视图”。

kmoldman · 发表于 2010-4-12 22:45:16

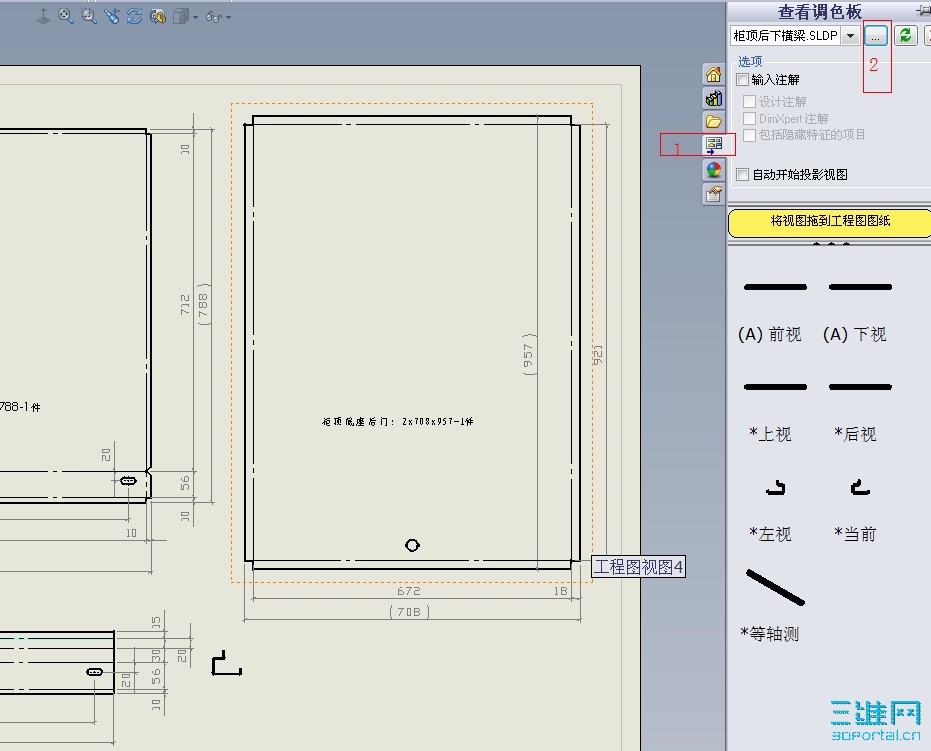

我也常用1个工程图出几个零件~~
图片应该能说明插入步骤啦~~~

lizuoshan · 发表于 2010-4-12 23:29:09

我也常用1个工程图出几个零件~~
! \/ ~! F4 A1 e" B( ^ e$ e图片应该能说明插入步骤啦~~~
: K- x5 q ]5 y, G. U% zkmoldman 发表于 2010-4-12 22:45 http://www.3dportal.cn/discuz/images/common/back.gif

这位兄弟是做钣金的，？
请问在SW里面，非90度折弯选择什么类型系数，
能否提供这方面的相关数据参考一下。

lfcx0916 · 发表于 2010-4-12 23:44:24

可以1个工程图出多个零件

lfcx0916 · 发表于 2010-4-12 23:44:56

完全可以。我也这么做

squi111 · 发表于 2010-4-13 07:27:01

8#的朋友不错，我又学了一招

机械设计520 · 发表于 2010-4-13 07:49:07

是可以的，但问题是看起来有点费解了，不是哪几个视图是哪个零件的了。

huodeidei · 发表于 2010-4-13 08:14:56

表明就可以了
外国图纸都是一张图多个零件试图表达

zf_wyh · 发表于 2010-4-13 13:48:44

一个工程图文件中可以建立多个图纸，最好各个图纸上分别画一个零件。

sunjingwei · 发表于 2010-10-28 10:33:15

感谢八楼！！！！

sssyyybbb · 发表于 2010-10-28 16:40:14

点“模型视图”，点“浏览”，找个文件就行了。

990711 · 发表于 2010-10-29 14:11:54

学习了，感谢

lo709394 · 发表于 2010-11-4 13:59:59

自己试试就知道啦！

belarl · 发表于 2011-9-27 15:10:47

当然可以，不过建议LZ尽量不要这么做把，特殊情况例外！！
不过我猜想LZ是不是想做焊接零件呀，所以想在一张视图中表达焊接零件实体，这也可以办到的

lc7410 · 发表于 2011-9-27 16:40:34

看过老外的图纸有这样干的
