sw上如何绘制圆柱螺旋弹簧

lishuguang1 · 发表于 2010-4-6 09:04:23

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lishuguang1 于 2010-4-7 12:29 编辑

请教各位高手，sw上如何绘制圆柱螺旋弹簧，主要是并紧端如何处理？谢谢！

81130549 · 发表于 2010-4-6 09:40:07

以变螺距螺旋曲线为路径扫描。

sundavid · 发表于 2010-4-6 09:48:03

本帖最后由 sundavid 于 2010-4-6 09:51 编辑

压缩并紧弹簧.rar (575.09 KB, 下载次数: 271)

5福临门 · 发表于 2010-4-6 12:27:28

请问方形的弹簧怎么弄呀？

81130549 · 发表于 2010-4-6 12:37:35

请问方形的弹簧怎么弄呀？$ J4 a4 S! l% Q# H8 P
5福临门发表于 2010-4-6 12:27 http://www.3dportal.cn/discuz/images/common/back.gif

用交叉曲线（螺旋曲面与弹簧形状曲面的交接曲线）为路径扫描。

zhangzibo1987 · 发表于 2010-4-6 13:01:23

这个弹簧的绘制是不是对轮廓的尺寸要求比较严格？

lishuguang1 · 发表于 2010-4-6 13:05:53

感谢3楼的资料，不过2009无法打开？

sundavid · 发表于 2010-4-6 16:10:17

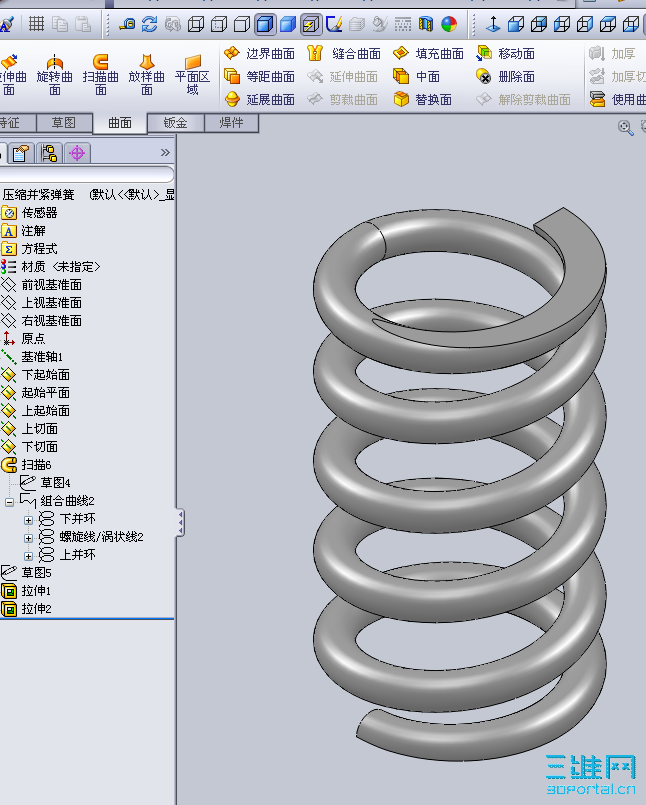

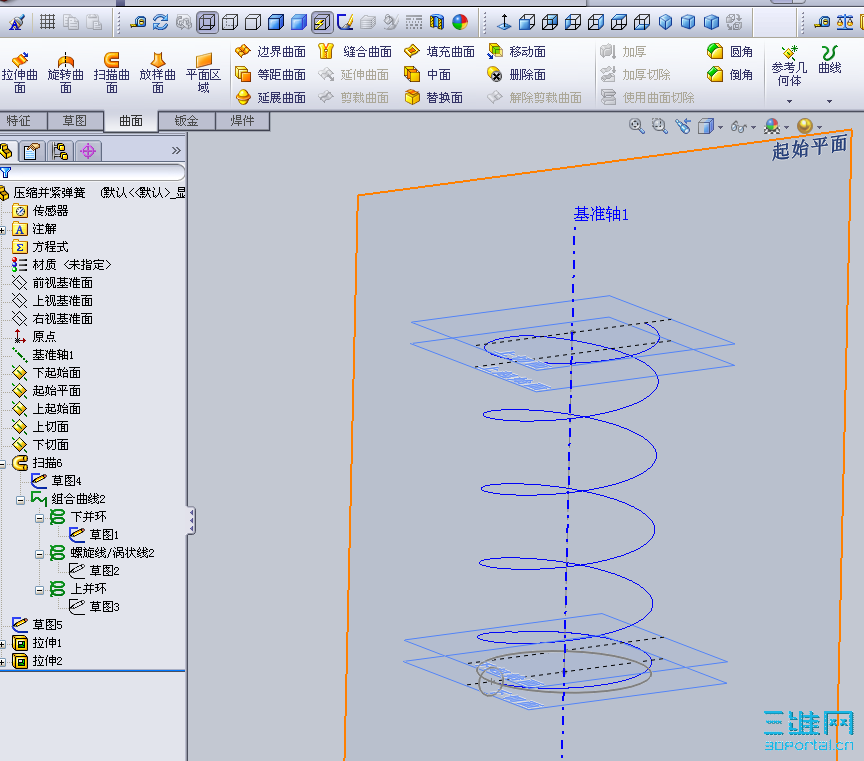

sw就这点不好，高版本不能转低版本，给你个图片参考吧！

F57604 · 发表于 2010-4-6 18:38:02

本帖最后由 szat51980 于 2010-4-6 18:44 编辑

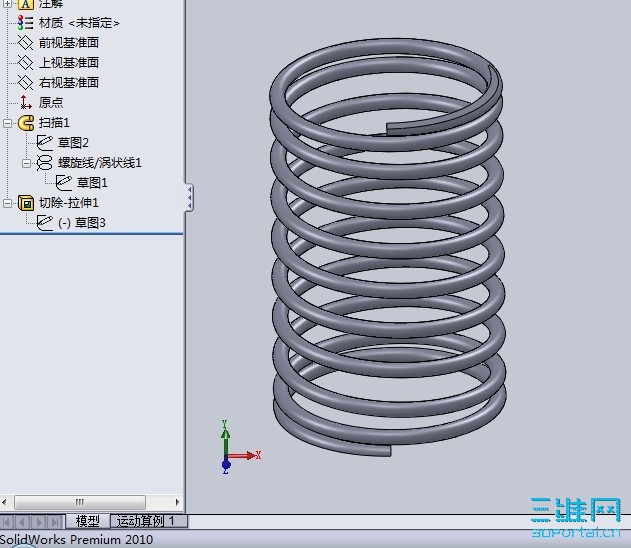

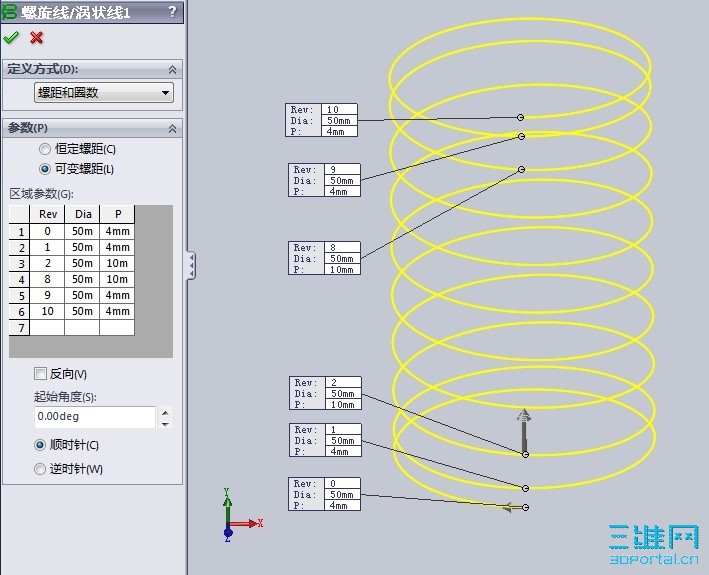

贴图供参考

lishuguang1 · 发表于 2010-4-7 12:25:24

非常感谢3楼，很有帮助！谢谢！

泡菜 · 发表于 2011-1-10 13:14:12

不错的帖子看了很有帮助

liuyong453 · 发表于 2011-1-10 17:54:00

做个组合曲线，再切平.11楼的比较完美。

roccaliu · 发表于 2013-7-10 14:51:29

不错下载学习了正在找
