SW工程图中形位公差标注问题？

xianshuai · 发表于 2010-4-1 18:33:15

您需要登录才可以下载或查看，没有帐号？注册

x

本人用的SW2008 SP5.0，在工程图中遇到一个小问题，但是又不知道问题出在哪里，请高手帮忙，详见附图：

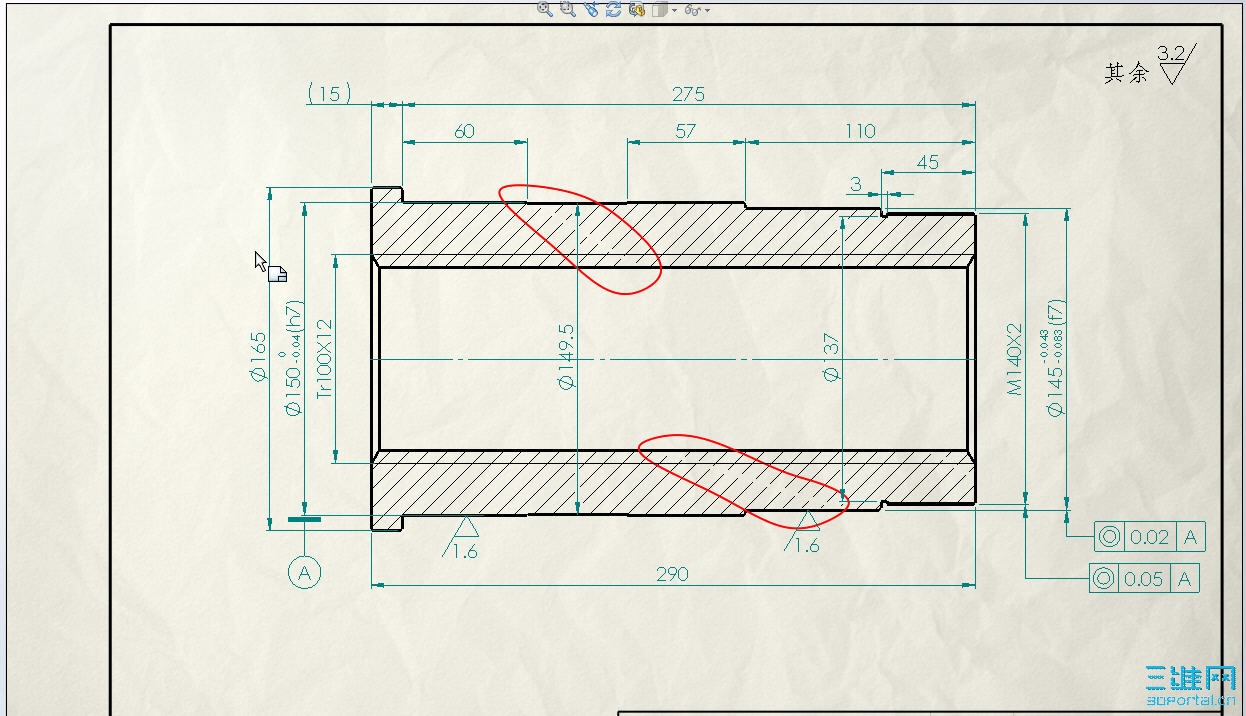

在剖面视图中添加形位公差后剖面线被打断，如图中红圈位置所示，标注形位公差时，明明选的是尺寸，但是标注后剖面线就被打断了，不知是设置问题还是其它问题，请高手帮忙！！

lizuoshan · 发表于 2010-4-1 19:02:58

不是什么大问题！
具体原因不知道。

机械设计520 · 发表于 2010-4-1 19:28:12

估计是显示问题吧，楼主可以打印一张图纸出来看看

xianshuai · 发表于 2010-4-2 19:05:36

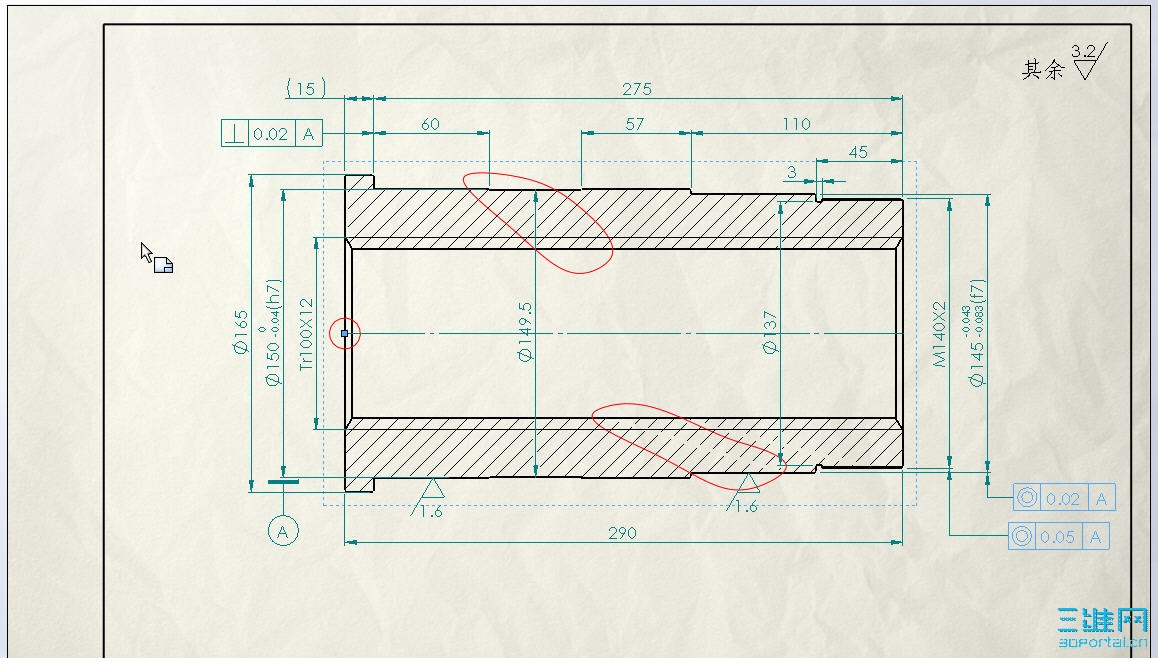

我也觉得很奇怪，标注的时候选的是尺寸而且形位公差还可以随尺寸移动，但是标好后形位公差有一个点引到下图中红圈的位置，所以把剖面线打断了，真是郁闷！！请高手支招！！

xianshuai · 发表于 2010-4-2 19:07:52

估计是显示问题吧，楼主可以打印一张图纸出来看看
2 M- u9 u! v: W3 k4 G机械设计520 发表于 2010-4-1 19:28 http://www.3dportal.cn/discuz/images/common/back.gif

不是显示的问题，打印出来后图纸上的剖面线还是被打断了，看起来挺别扭的。

yuanly · 发表于 2010-4-2 19:51:25

把剖面线删了，重新打剖面红！这是最简洁的解决办法！

gxj528 · 发表于 2010-4-3 09:46:06

打印失真了，

xingda3d · 发表于 2010-4-3 12:44:20

重新做一次

xianshuai · 发表于 2010-4-4 15:47:18

谢谢各位的观点！期待更好的解决办法。

sunmj168 · 发表于 2010-4-4 16:14:27

其实也不太影响效果的
楼主要求太高了
