有工作不忙的高手吗，帮忙画个结构件，SW.灰常感谢！

slang868 · 发表于 2010-3-31 20:36:46

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 slang868 于 2010-3-31 20:53 编辑

结构件材料为方通，
其余是钢板。

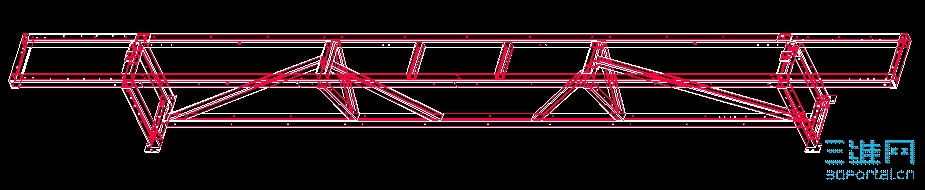

有3D预览，

求高人给个sw焊件，或者焊件的装配图。

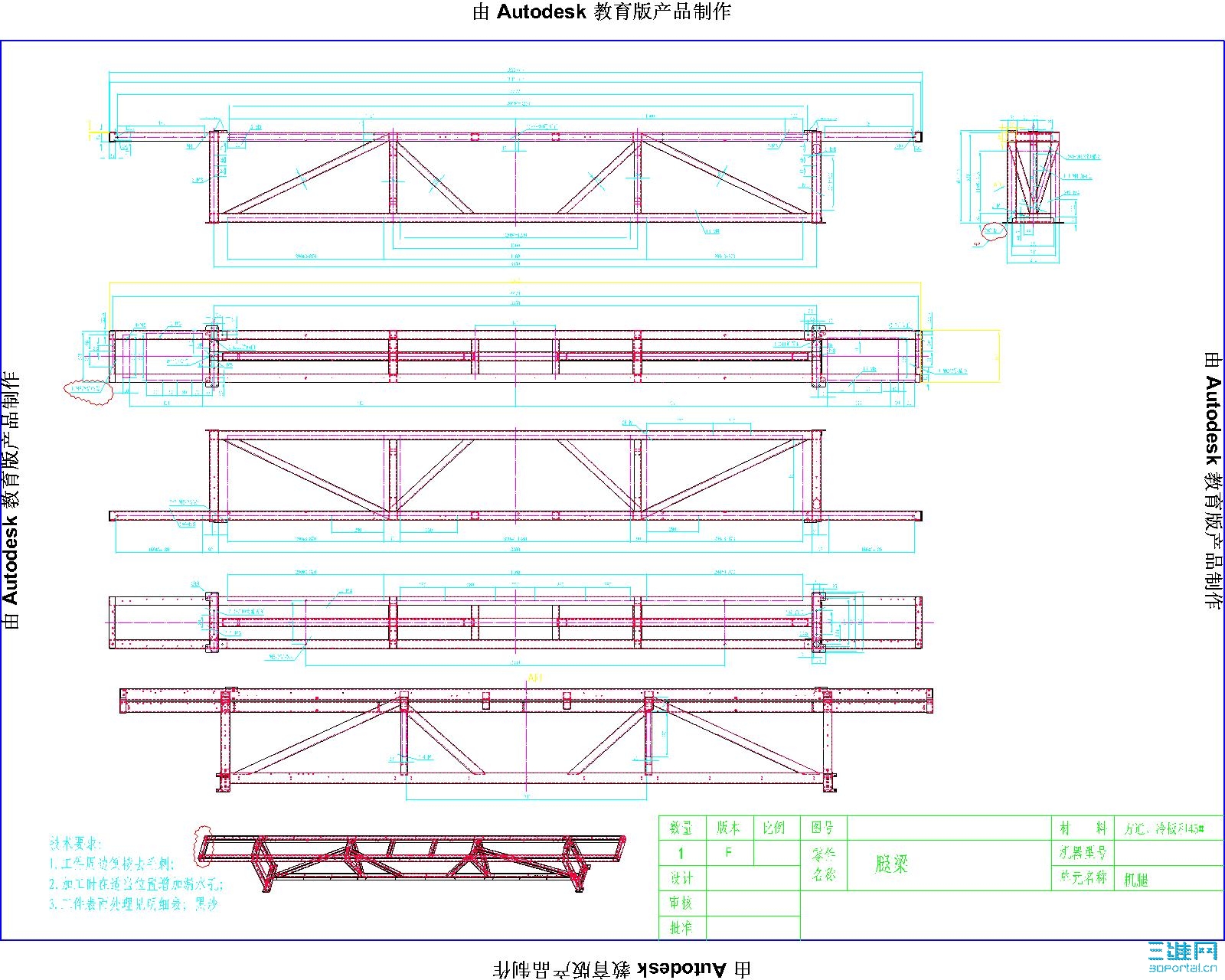

图比较复杂。附件有源CAD图档（教育版）。

slang868 · 发表于 2010-3-31 21:56:00

没有时间，没有高手，还是没有有时间的高手看到，还是……？

郎760206 · 发表于 2010-4-1 10:15:46

估计是没有奖励

swsxz · 发表于 2010-4-1 10:39:30

你自己已经有2d和3d了还要别人画什么啊不是多此一举吗？

zhjiyu618 · 发表于 2010-4-1 11:48:45

同意4楼的说法

wcmjmw0 · 发表于 2010-4-1 11:58:21

楼主你大概想逗我们玩吗？

gxj528 · 发表于 2010-4-1 14:02:45

楼主如果在学SW的话，这个习题倒不错

lizuoshan · 发表于 2010-4-1 19:25:13

用SW的焊接件中的结构件做这东西不难。

xiaohe88 · 发表于 2010-4-1 20:27:05

这个草图画一下就可以出来了，看上去也不是很难的哈

cloudpeng · 发表于 2010-4-1 20:30:52

楼主还是自己练习吧。
估计没什么人有兴趣。

sunnyoldman · 发表于 2010-4-1 20:56:33

10楼说的有道理。

jiaruiqi02 · 发表于 2010-4-2 13:58:43

提示: 作者被禁止或删除内容自动屏蔽

loveelva0 · 发表于 2010-4-2 15:19:34

偶很闲，但是公司电脑已经加密

用三维草图画个框架，再用结构件。一个特征搞定~

slang868 · 发表于 2010-4-2 22:23:11

本帖最后由 slang868 于 2010-4-2 22:31 编辑

13# loveelva0

楼上的一定是个高手，
你能否帮我搞定一下啊！
我对结构件运用不熟练，
现在天天打样，没一点时间研究这个东西。很多虚线，需要花一些时间去分辨，见了头疼了，都。

十分感谢！

slang868 · 发表于 2010-4-2 22:34:51

4# swsxz

是这样的，别人不给发3D档，让我们自己拆分，焊接。

这些都是客户提供的。

slang868 · 发表于 2010-4-2 23:14:15

本帖最后由 slang868 于 2010-4-4 12:37 编辑

这个公司的产品看的我眼花缭乱了，
我做了两个，有兴趣的试试看，

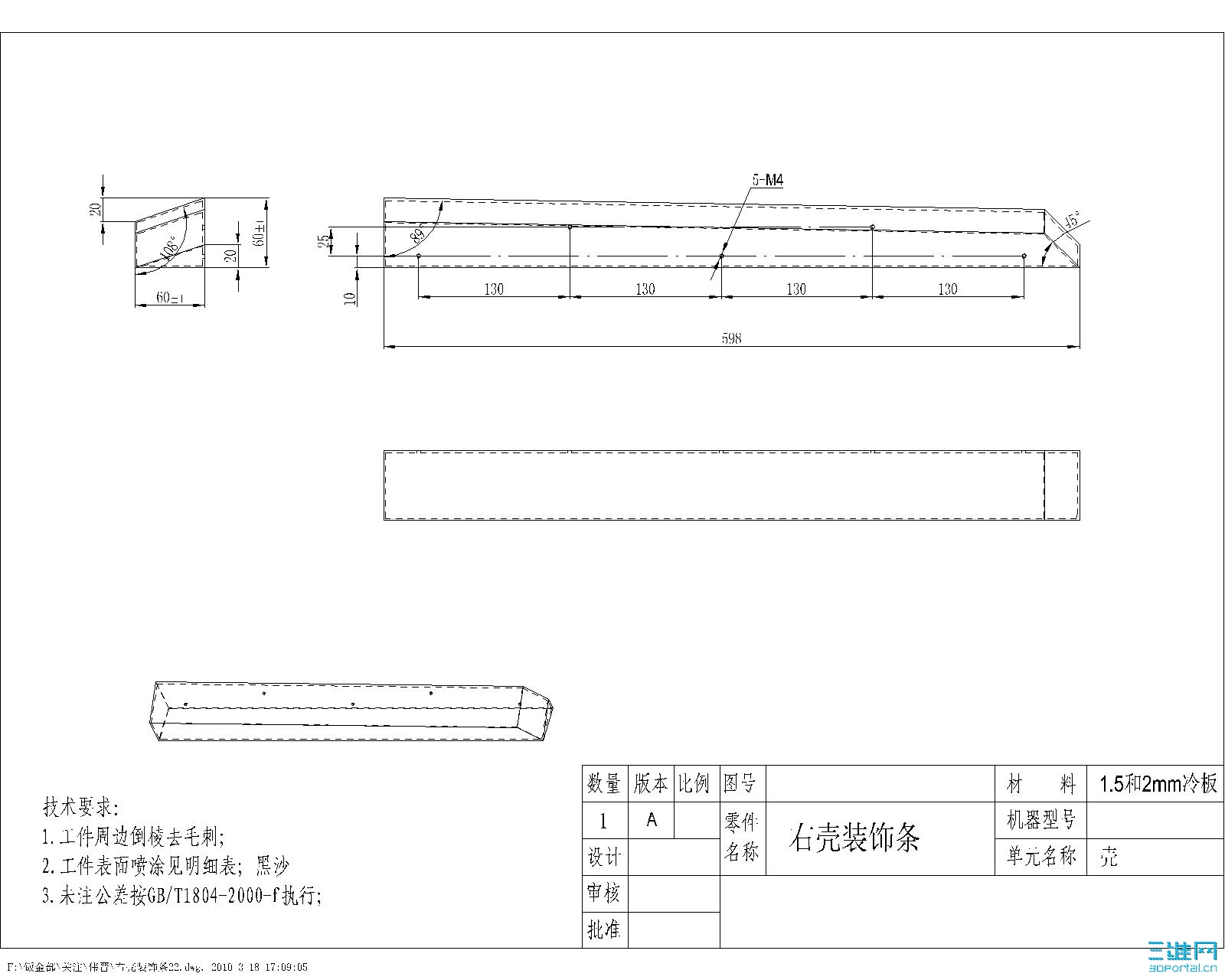

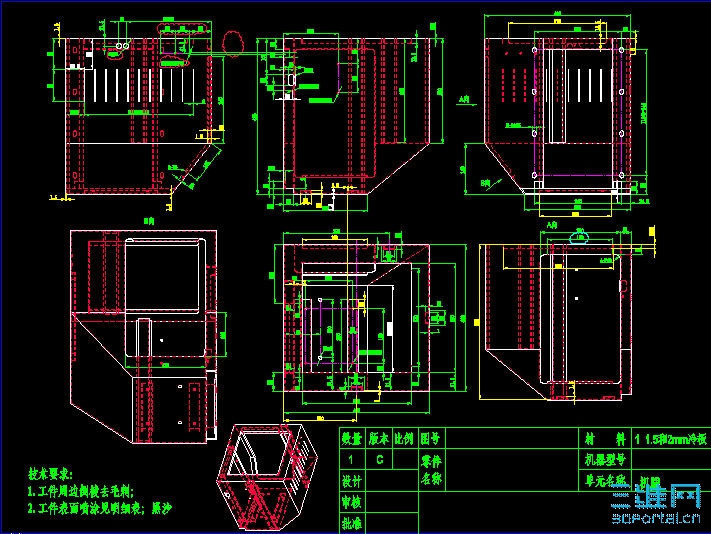

客户只给CAD档，
然后只要实物。

看图要看透，很花时间。

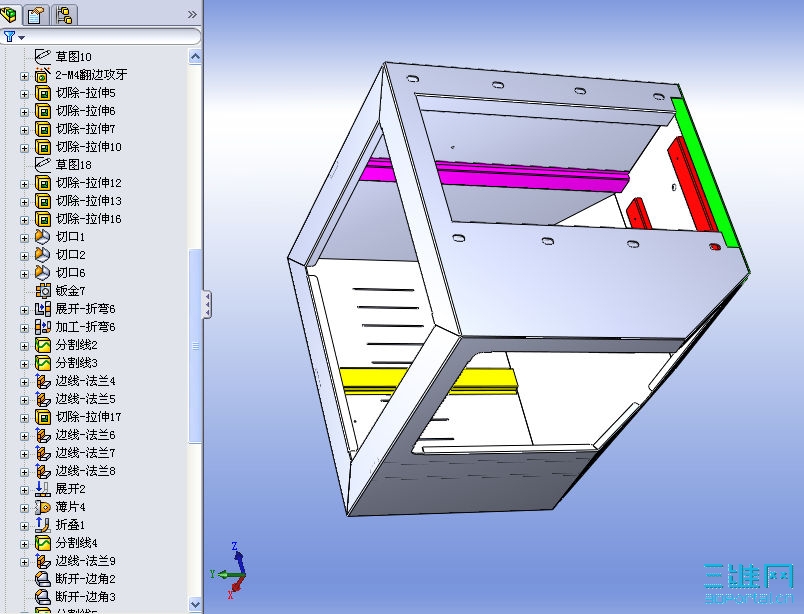

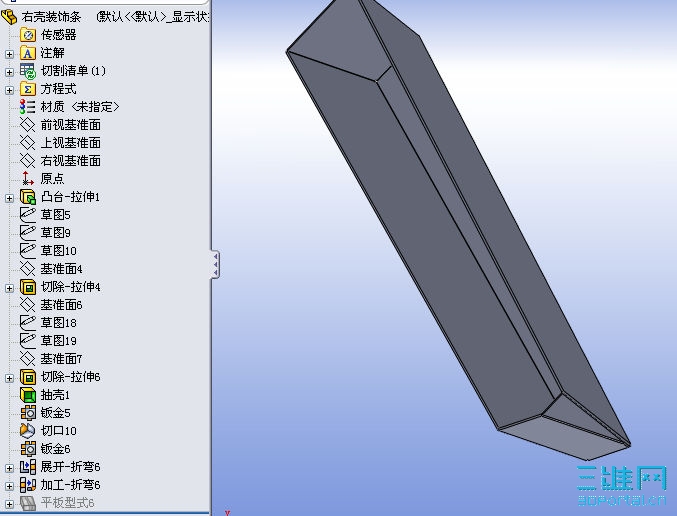

分享一下做好的两款。

mc_cloud · 发表于 2010-4-3 01:45:13

图纸线条颜色设置不好，很吃力。

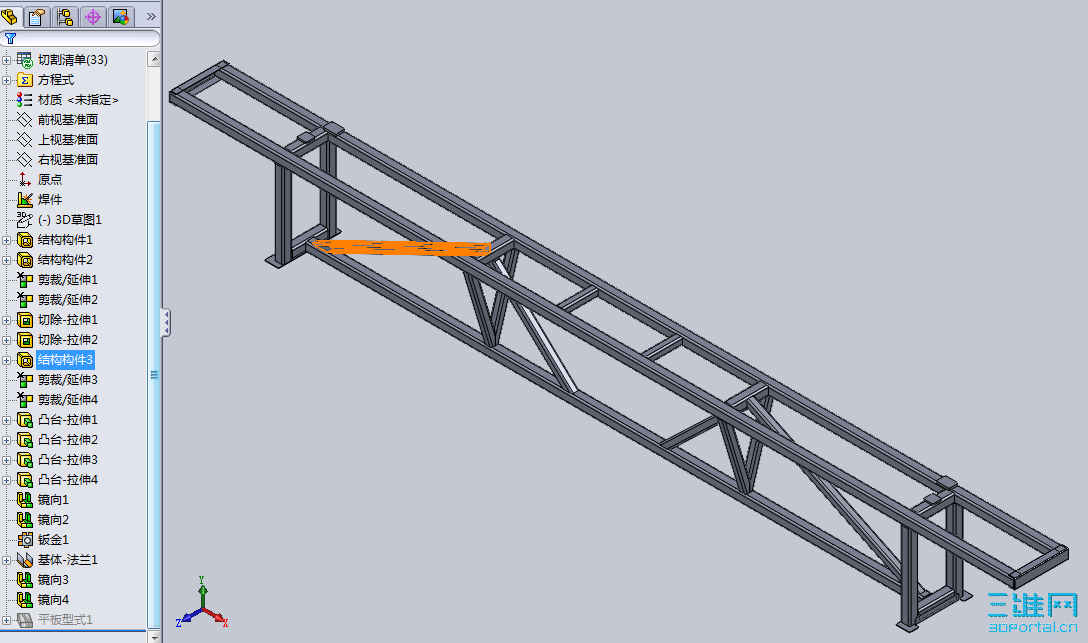

大体做出来了，螺孔没做。

slang868 · 发表于 2010-4-3 21:32:48

17# mc_cloud

谢谢楼上的，高手啊，
我下载下来仔细学学，
再次感谢！

Y_LMX · 发表于 2010-4-3 22:13:22

自己学嘛！

slang868 · 发表于 2010-4-4 12:53:07

补16楼遗漏附件。

wwwzzzvvv · 发表于 2010-4-4 14:13:57

楼主自己就是高手啊。。。。。。

slang868 · 发表于 2010-4-10 19:50:23

本帖最后由 slang868 于 2010-4-10 22:16 编辑

继续补16楼遗漏文件，很久没上网了，
又超过5000分钟了，
继续传……

gunking07 · 发表于 2010-4-10 22:31:23

汗一直没用过焊接这个功能下周学学

logonmy · 发表于 2010-7-14 18:29:10

钢结构水深啊

y77pr · 发表于 2010-7-15 09:28:36

SW的焊接件功能很强大的，做这个应该不难，楼主自己研究一下午就可以。
