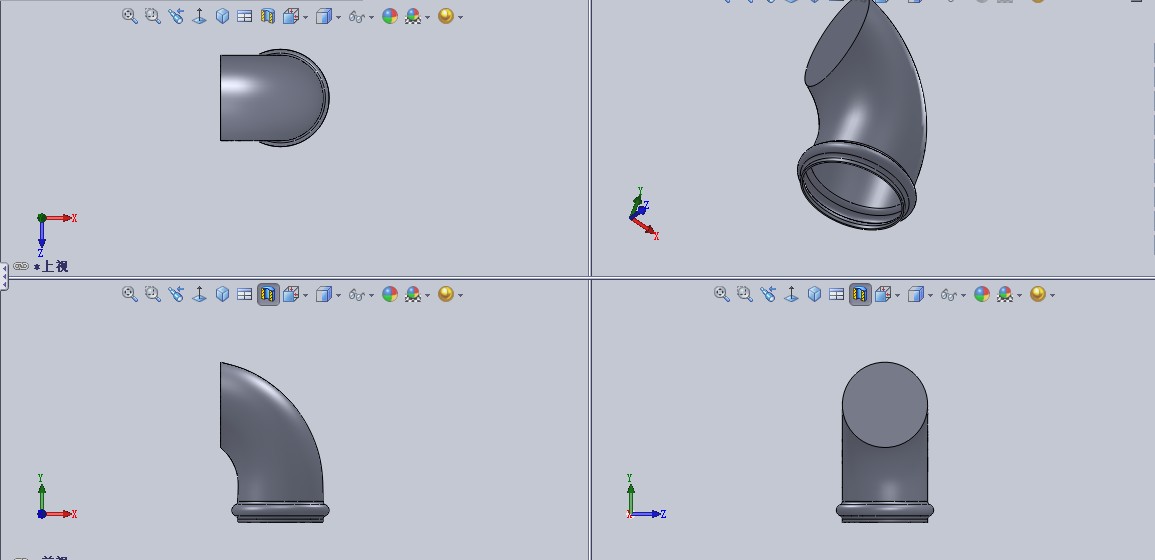

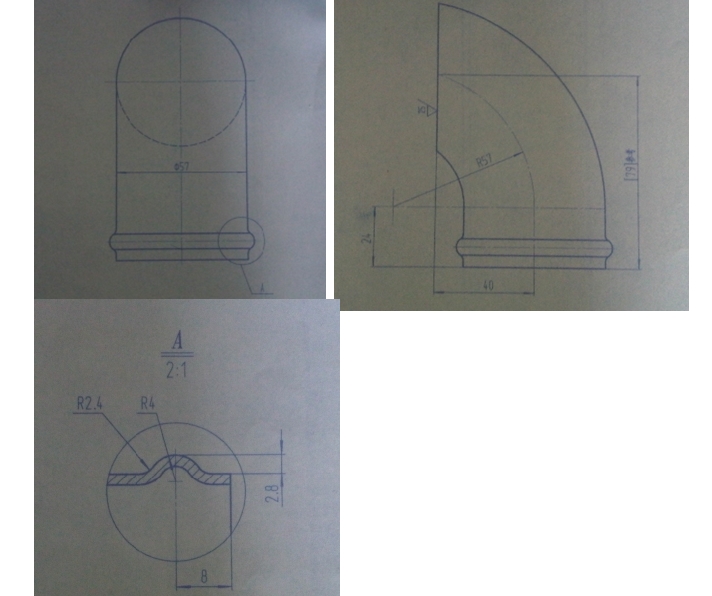

开门见山下面的图是三视图拍的，请问各位大大，有好的办法做出模型吗？先谢谢了

kzh168 · 发表于 2010-3-12 10:52:21

是不规则参数的喔，很是郁闷

KT-KID · 发表于 2010-3-12 11:21:40

本帖最后由 KT-KID 于 2010-3-12 11:34 编辑

先放样再抽壳

hunter001 · 发表于 2010-3-12 11:23:49

这个应该不难吧

xiaohe88 · 发表于 2010-3-12 11:25:39

先扫描，然后旋转压筋，最后抽壳

sundavid · 发表于 2010-3-12 11:31:36

只要不展开还是没问题的。

sundavid · 发表于 2010-3-12 11:32:38

本帖最后由 sundavid 于 2010-3-12 11:48 编辑


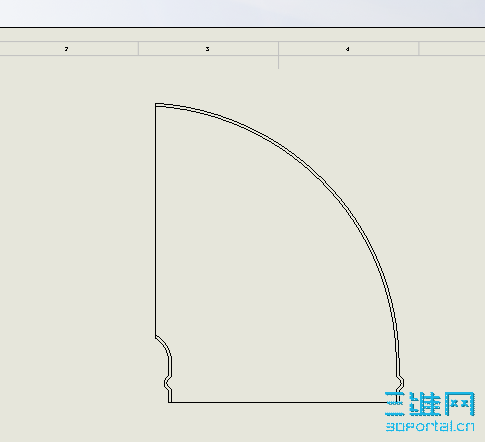

只要不展开还是没问题的。

81130549 · 发表于 2010-3-12 11:34:22

旋转+放样+抽壳就可以的

81130549 · 发表于 2010-3-12 11:37:04

本帖最后由 81130549 于 2010-3-12 11:43 编辑

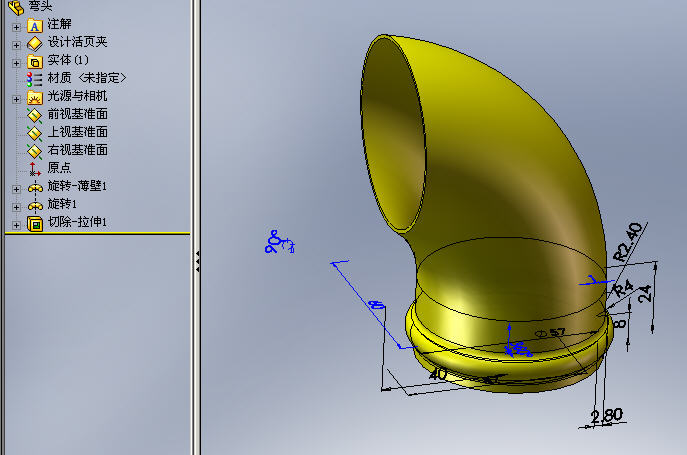

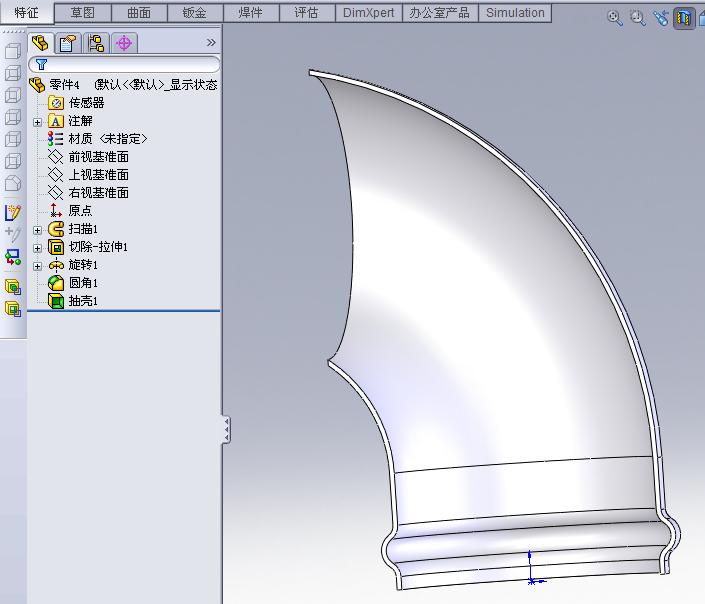

附上源文件。。。。。。。。。

06版本

kzh168 · 发表于 2010-3-12 11:39:53

请附上源文件。。。。。。。。。

hhyjs · 发表于 2010-3-12 11:41:12

贴个图

kzh168 · 发表于 2010-3-12 11:56:49

谢谢9楼，你的思路还是很好的，

zhyubz · 发表于 2010-3-12 12:08:23

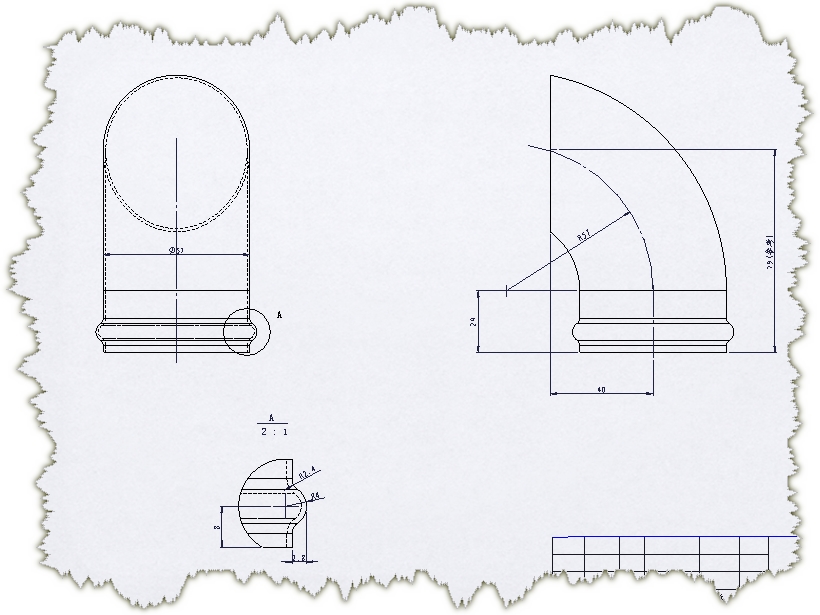

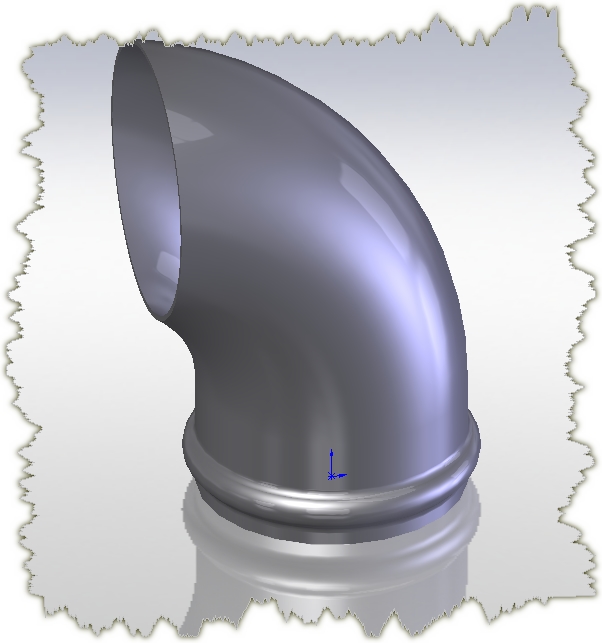

俺也试着做了一个

源文件

练习.zip (268.58 KB, 下载次数: 13)

w_hs1 · 发表于 2010-3-12 12:47:57

本帖最后由 w_hs1 于 2010-3-12 12:55 编辑

看到大家的做法，不是放样就是扫描，把简单的问题复杂化了。
我的看法是：
1、薄壁旋转出下部直管段和压箍部分
2、以上面作出实体的上平面外圆做轮廓，薄壁旋转出四分之一个空心圆环
3、按尺寸切除圆环多余部分

HVQU · 发表于 2010-3-12 12:49:38

只要不展开还是没问题的。

千叶 · 发表于 2010-3-12 12:57:00

图中是涨管工艺，用来防止与它连接的软管脱落的，
方法有多的，上面的讲的都很好，
另外，可以用旋转的方法（现做板凸出的地方)，
二，旋转实体再抽壳
三，钣金的压型也是可以用的，不过麻烦一点

ps122hb · 发表于 2010-3-12 12:58:56

不是扫描吗？怎么还放样呢？

lystar · 发表于 2010-3-12 13:17:46

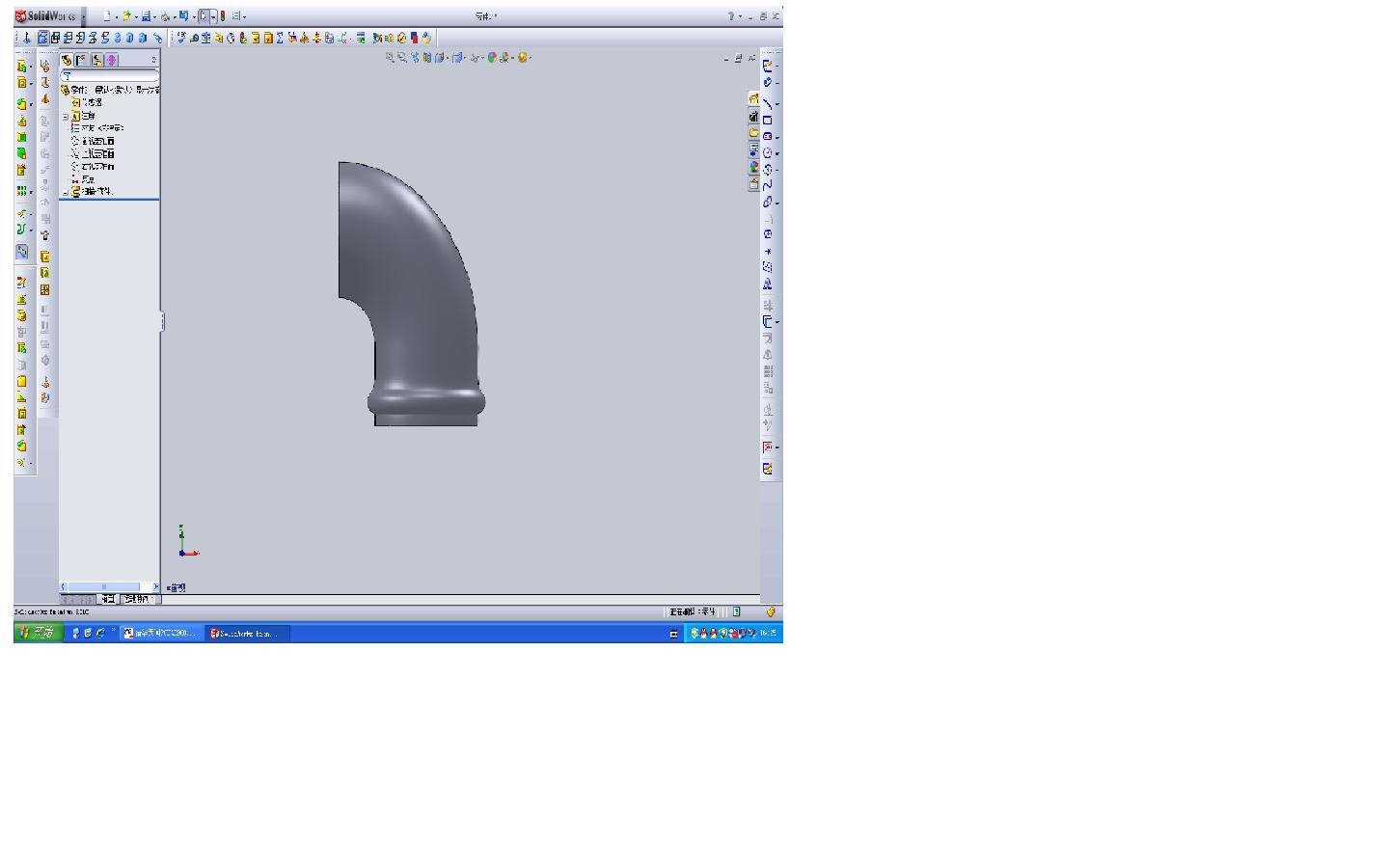

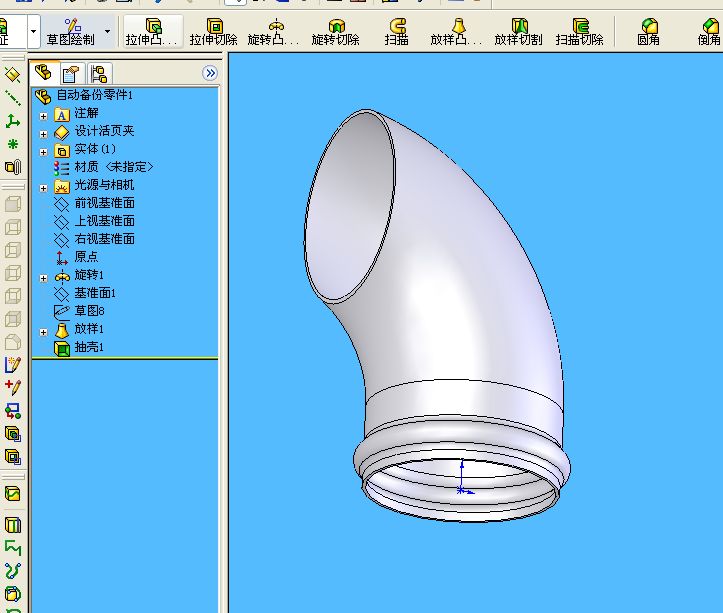

照着不老的办法做了个。

kzh168 · 发表于 2010-3-12 13:44:27

感谢这麽多热心的兄弟

yushuangmin · 发表于 2010-3-12 13:51:52

热闹！！！！！！

我是悠悠 · 发表于 2010-3-12 15:16:32

热心人真多

djy20 · 发表于 2010-3-12 15:47:17

不錯歐......

g381011574 · 发表于 2010-3-12 15:59:22

嗯，这个比较简单。请牛人做个展开

kzh168 · 发表于 2010-3-12 16:32:52

哈哈哈，好不容易找到大家讨论比较热烈的问题，各出高招，受益匪浅，继续

qdlyx · 发表于 2010-3-12 16:35:17

直接用扫描的方法一步可以做成。我做了一个。
