视图阶梯剖视的问题

lmhking · 发表于 2010-3-12 10:01:22

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 lmhking 于 2010-3-12 10:03 编辑

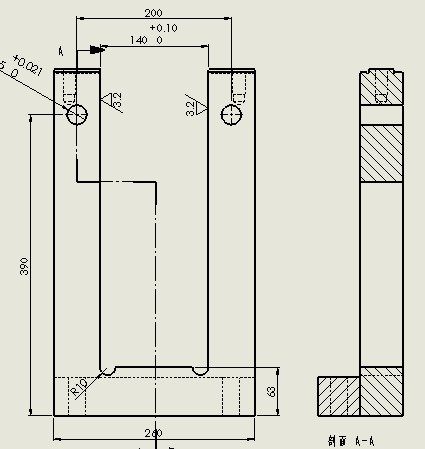

如下图：阶梯剖视后剖面视图不符合机械制图国家标准，即剖面视图被拉长了！

alfat · 发表于 2010-3-12 10:06:14

不会吧，应该没问题啊啊

营口制造 · 发表于 2010-3-12 11:51:47

提示: 作者被禁止或删除内容自动屏蔽

jaychou315 · 发表于 2010-3-12 11:57:02

这个是阶梯部的吧，哪是旋转剖

ftgww123 · 发表于 2010-3-12 12:01:01

是阶梯剖，以前的画法，右侧剖视图应该上下合二为一，现在有新的标准规定了吗？

lmhking · 发表于 2010-3-12 12:40:37

哪位给个阶梯剖视的详细介绍！

lmhking · 发表于 2010-3-12 12:55:02

本帖最后由 lmhking 于 2010-3-12 12:56 编辑

经过研究，问题得到解决！现将操作过程与大家分享:
1.先在预剖视的视图中绘出阶梯剖视的草图线
2.ctrl选择改线，点击剖视图按钮即可

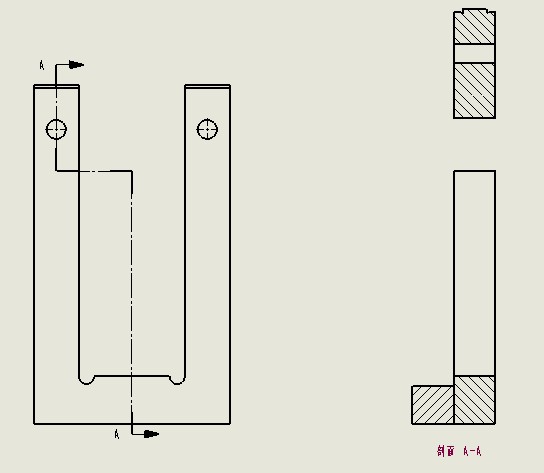

如下图:

yymg · 发表于 2010-3-12 19:01:09

也有这样的问题，学习了哦

ftgww123 · 发表于 2010-3-12 19:25:02

基本上就是7楼的图形了，注意加孔中心线等。

heiseyinhe · 发表于 2010-4-7 08:17:49

xuexile ……
