零件solidworks工程图不找零件

hcjjkl1 · 发表于 2010-3-4 18:19:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

我现在电脑出的工程图如果我把工程图的关联的零件删了，再打开工程图，却不提示要找零件，直接出来几个虚线筐！求高手指点是那里设置问题啊，也已经重装了SW2009了。在线等！！！！

hcjjkl1 · 发表于 2010-3-4 18:27:35

咋没高手指点下啊！！！

tntk · 发表于 2010-3-4 18:33:04

没事你把零件删了干什么？不懂，为了这个要把SW重装一次

hcjjkl1 · 发表于 2010-3-4 18:37:31

我是想把这个类似的零件出图我直接把这个零件的工程图复制一个让他找找到的我现在要的零件我就不用重新标住尺寸了！！！这样我出图就快点了！！！

lizuoshan · 发表于 2010-3-4 19:28:56

我是想把这个类似的零件出图我直接把这个零件的工程图复制一个让他找找到的我现在要的零件我就不用重新标住尺寸了！！！这样我出图就快点了！！！
5 @( [' W. T3 M: P6 phcjjkl1 发表于 2010-3-4 18:37 http://www.3dportal.cn/discuz/images/common/back.gif

按楼主这个想法，不用复制工程图，直接在零件文件上添加配置。然后转到工程图选择相应的配置即可。

hcjjkl1 · 发表于 2010-3-5 11:45:09

我是两个零件啊配置我知道问题是配置太多的装配体搞的人糊涂了所以才出2个零件出2张图！

waiglinli · 发表于 2010-3-5 12:34:13

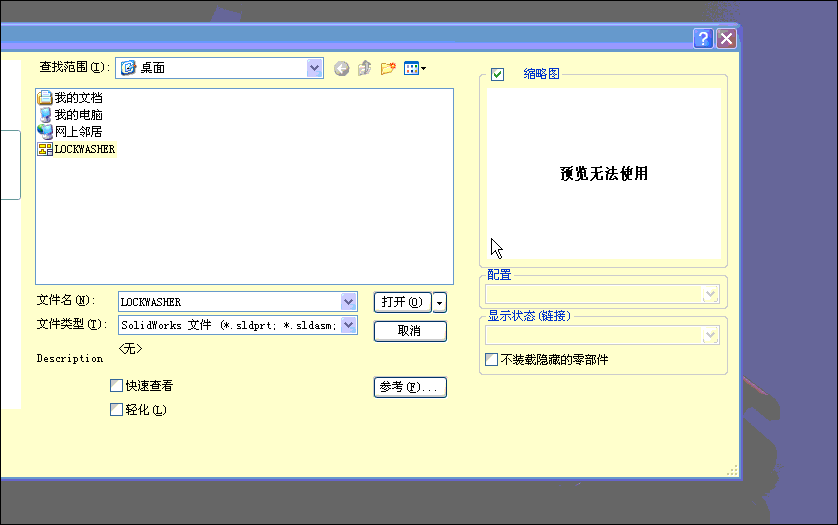

在打开的界面里不是有个参考吗？？从这里不能换成你想要的吗？？

zhao181420 · 发表于 2010-3-5 13:10:11

在打开的界面里不是有个参考吗？？从这里不能换成你想要的吗？？1 A1 u8 ? F9 [% e5 ]& I
waiglinli 发表于 2010-3-5 12:34 http://www.3dportal.cn/discuz/images/common/back.gif

这个是最官方的做法

liuyong453 · 发表于 2010-3-5 15:07:28

楼主也是个其人。没想到真有高人

loveelva0 · 发表于 2010-3-5 16:13:55

不建议这么搞
就算能按照6楼的方法选择参考，也会因为零件内部特征不同而导致尺寸丢失的
