如何展开钣金件天圆地方

JYL495277 · 发表于 2010-3-3 15:38:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

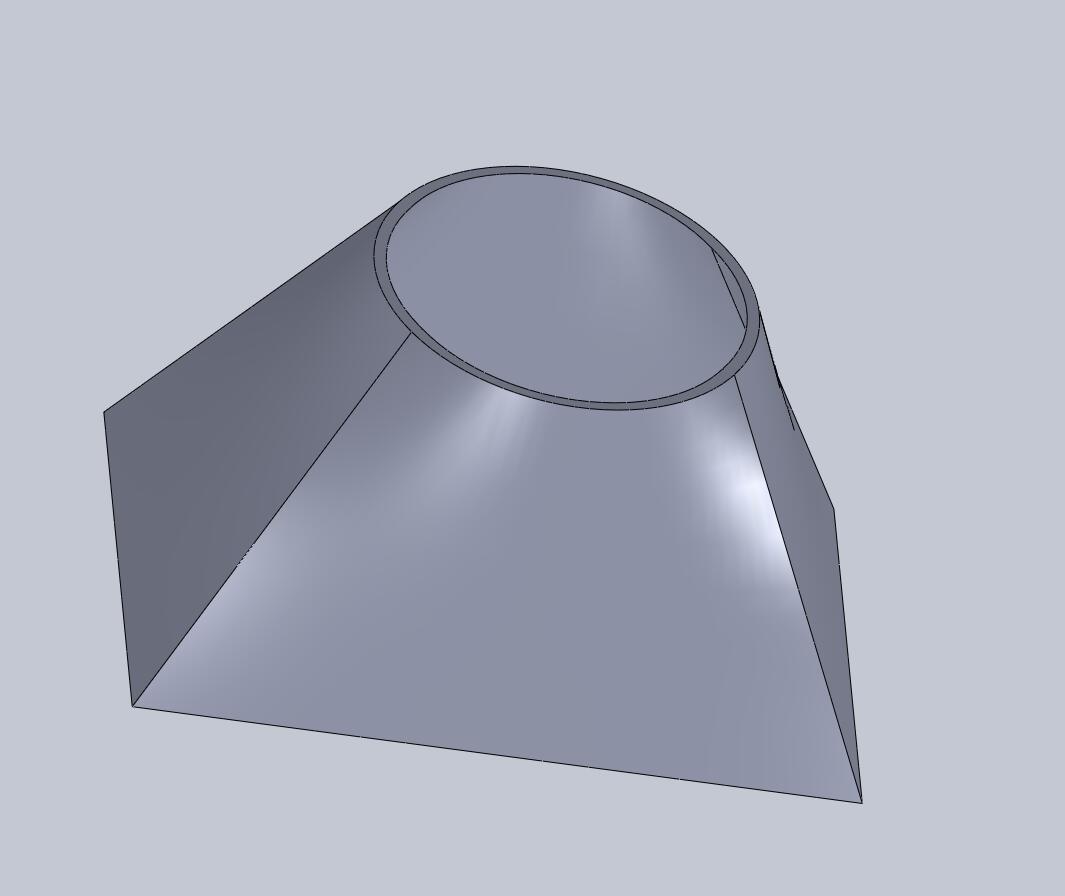

求教各位大侠,怎样用钣金功能来展开这个钣金件天圆地方?
试过了很长时间,一直没成功,求各位大侠指教!
先谢谢了!!!

sundavid · 发表于 2010-3-3 15:45:25

本帖最后由 sundavid 于 2010-3-3 16:22 编辑

风斗.rar (256.61 KB, 下载次数: 39)

JYL495277 · 发表于 2010-3-3 15:55:32

这位朋友,要这样的图纸吧
在这怎么贴不上图纸?
实际是一风斗样的件,能明的吧.

JYL495277 · 发表于 2010-3-3 15:58:32

再贴图!
在这里怎样贴图呢?
还请朋友指教.

JYL495277 · 发表于 2010-3-3 16:11:01

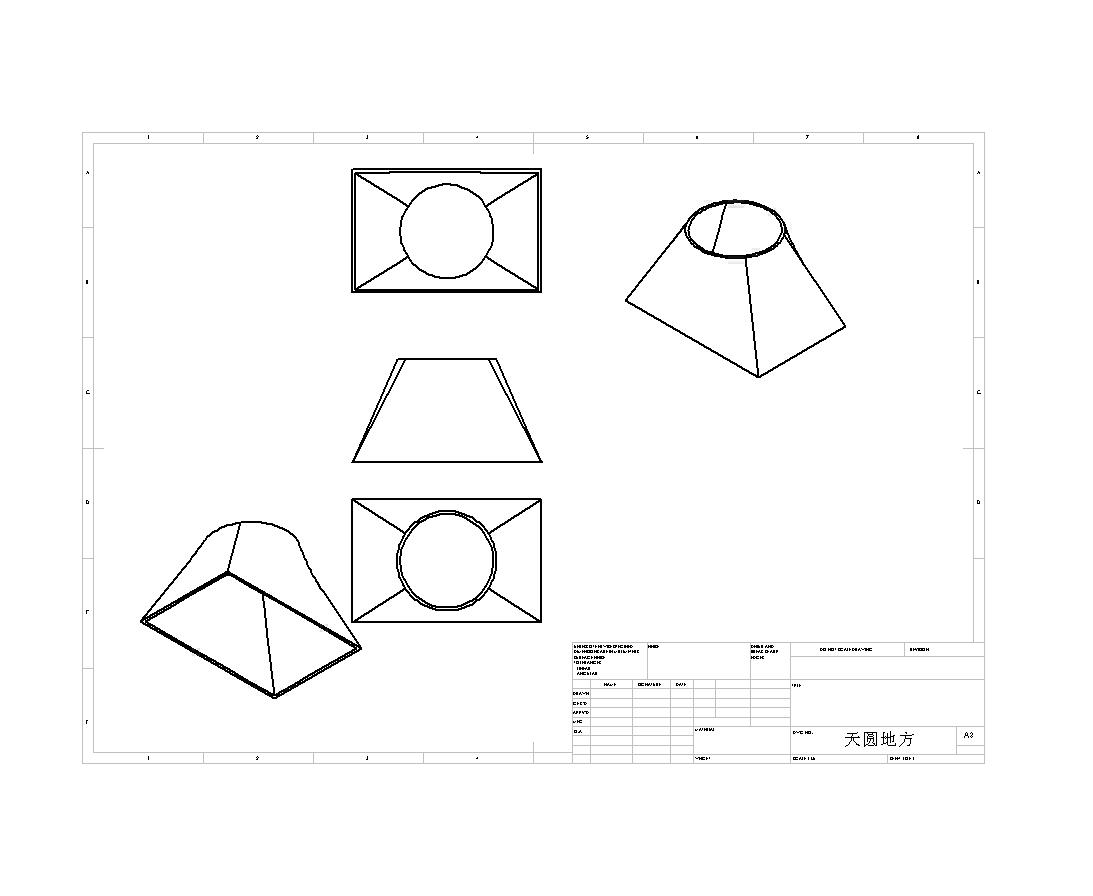

这位朋友,请看图纸

sundavid · 发表于 2010-3-3 16:24:35

把二楼下来参考以下，手拙见笑了！

小辈 · 发表于 2010-3-3 16:44:25

看不懂是什么意思！

ttgamett · 发表于 2010-3-3 16:58:56

网上有这样一个 http://C:\\Documents and Settings\\Administrator\\桌面

ttgamett · 发表于 2010-3-3 17:00:06

没贴上

http://bbs.cmiw.cn/viewthread.php?tid=67574

wsp039711 · 发表于 2010-3-3 17:00:59

楼主的天圆地方都是错的！去看看钣金手册

F57604 · 发表于 2010-3-3 17:26:59

少个切口无法展开的

zbf1234 · 发表于 2010-3-3 22:08:57

用其它国辅助软件来展开吧,又简单又快,象blankworks

鸿浩 · 发表于 2010-3-3 23:57:17

从图面上看，一个整体没法展开吧，

pass1212 · 发表于 2010-3-4 20:37:44

本帖最后由 pass1212 于 2010-3-4 20:51 编辑

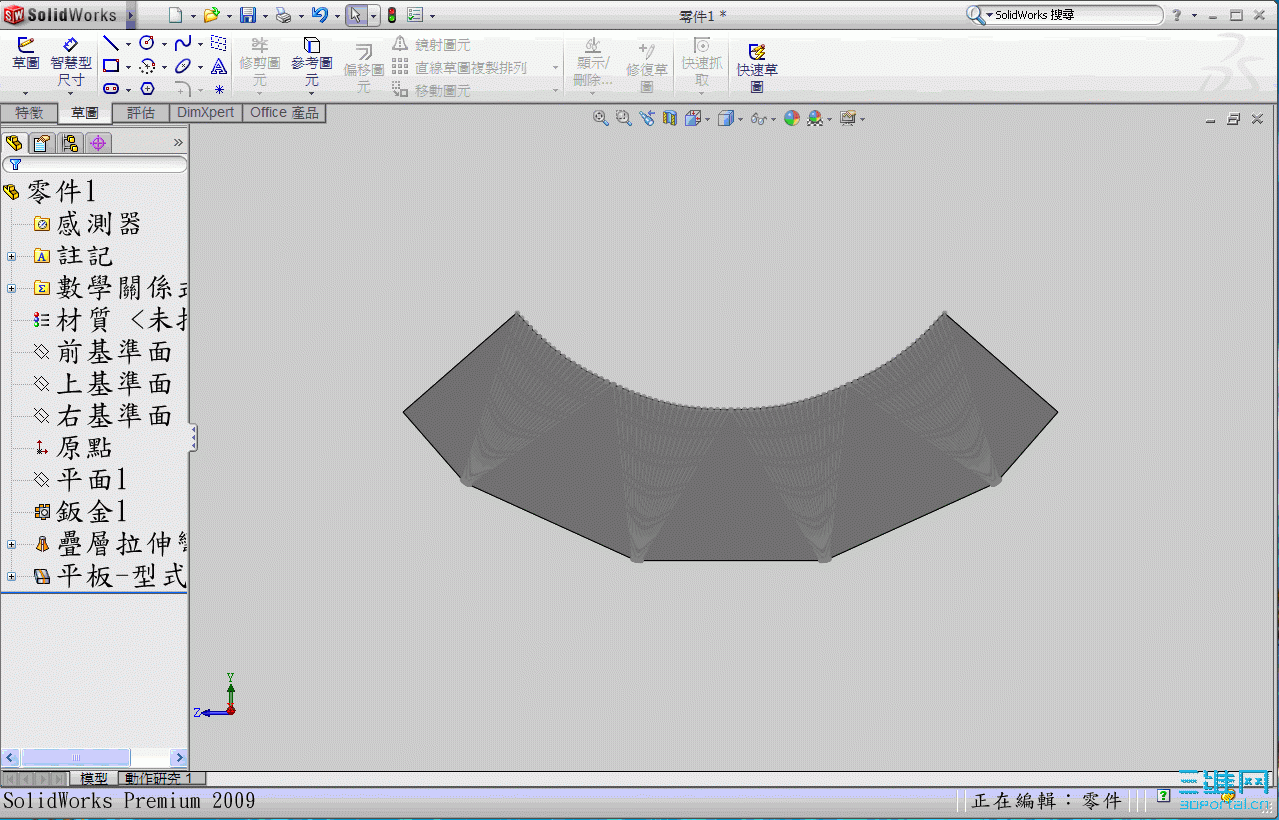

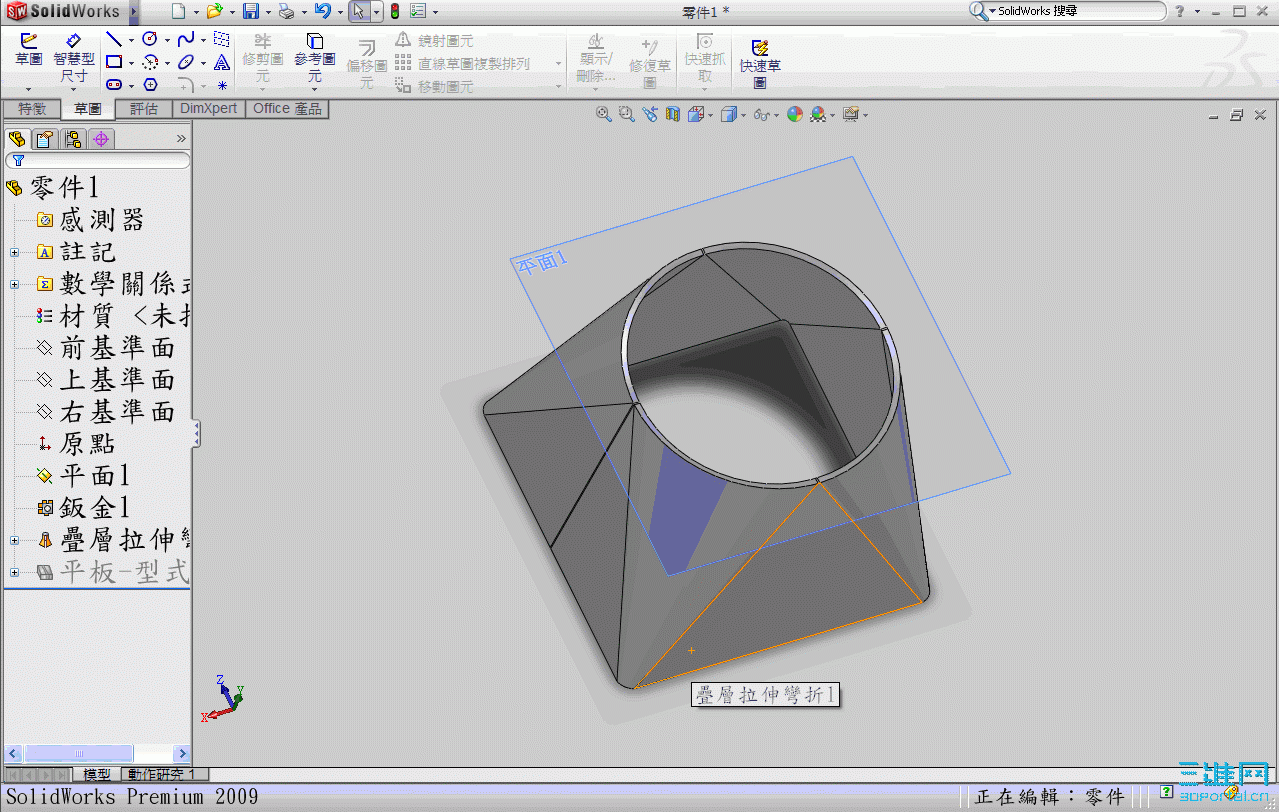

我傳個GIF教學，這也是別人教我，檔案只能用rar分割，附圖大家研究研究

疊層拉伸彎折.part1.rar (1.91 MB, 下载次数: 76)

xuezhongfei2002 · 发表于 2010-3-4 22:24:23

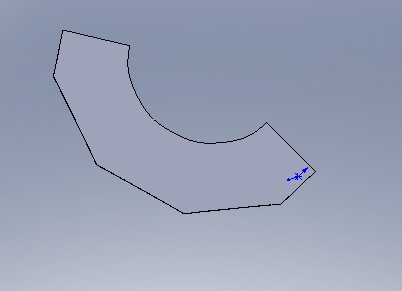

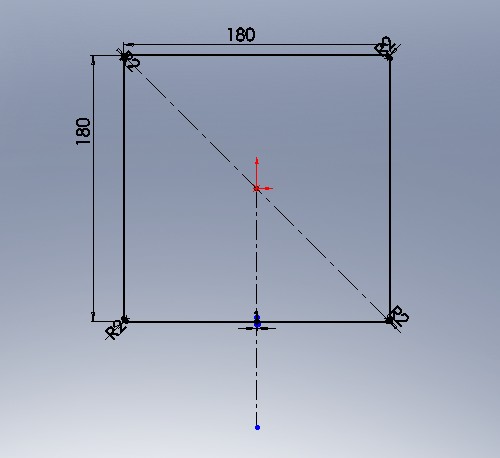

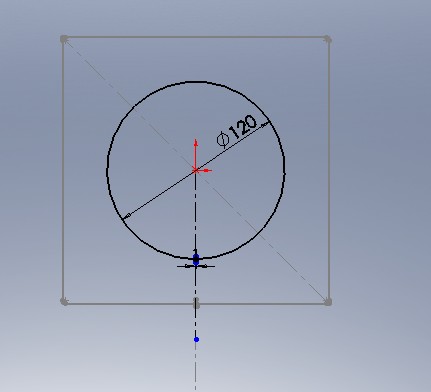

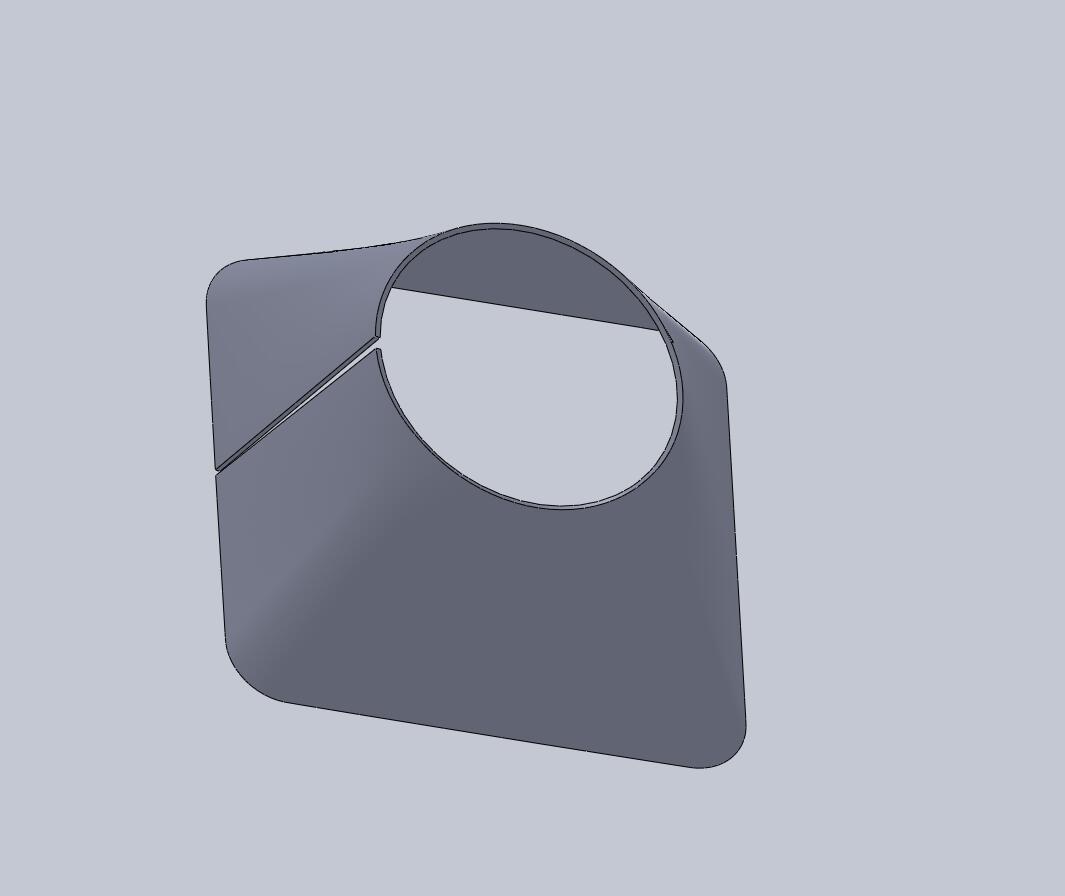

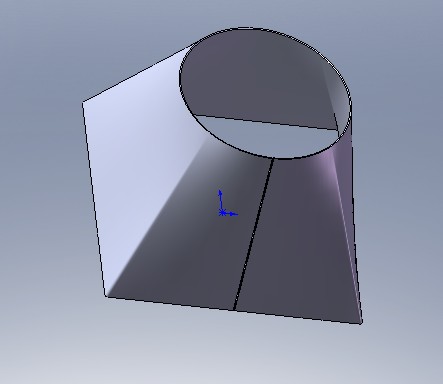

你在钣金模块里制作，制作时圆与方都要有个微小的却都，然后用展开命令即可。我制作了一个，供你参考

JYL495277 · 发表于 2010-3-5 10:11:30

15# xuezh会了,真诚的谢谢各位3 I1 ^  [7 Y. D! v- h
二楼的贴上了个风斗,画的挺好的了.0 h1 K% c7 h% r9 L  A) X  p! m& ]! \
15楼的是同一画法,也挺好的.
1 d4 R3 C7 X+ o7 o# u14楼的说的更详细.只是上部圆的草图为什么要倒角生成,直接画圆多好啊.* F; @( i7 l; L( j+ y0 a8 d
我也画了一个,圆和方还不同心,也能展开,真好用.
0 ?8 s0 q+ o7 K4 `9 U9 ?谢谢各位了
* D. T" }  S* C  ] ongfei2002

pass1212 · 发表于 2010-3-5 21:07:03

天圓地方畫法，上方用正四方形再倒圓角，跟下方四方形相對八個點和四條線，
這樣圖跟實際作圖比較像，直接畫圓，並沒有扇形圓弧，只有四邊各一條線。

cssrcflzh · 发表于 2010-4-7 20:59:49

太感谢了，终于找到了

coolwzzz · 发表于 2010-4-7 21:09:49

又学习了，果然是高手啊
