内螺旋体如何画出来？（NX5.0）

jiaopeifeng · 发表于 2010-3-2 14:04:39

您需要登录才可以下载或查看，没有帐号？注册

x

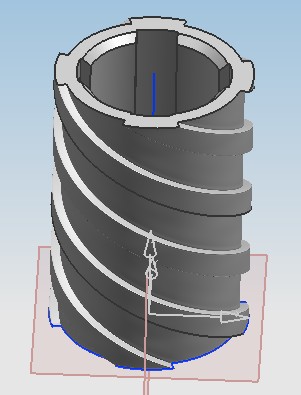

各位大侠们，我刚用UG不久，现在碰到了一个难题。请看图，图所示的是我已经画好的外螺旋体，我现在要画一个内螺旋体来把它套进去，让他们吻合，这该如何画呢？

jiaopeifeng · 发表于 2010-3-2 14:06:06

我比较急，在先等呢，麻烦各位了。

WHC44 · 发表于 2010-3-2 14:10:58

这个不难吧，你可以在该件的外部做一个圆筒内径要小于你这个内螺旋，外径按你的要求，然后用布尔减，保留工具体（即内螺旋件）。

jiaopeifeng · 发表于 2010-3-2 14:22:12

我试试看。不行再请教

jiaopeifeng · 发表于 2010-3-2 14:43:01

本帖最后由 jiaopeifeng 于 2010-3-2 14:44 编辑

不行，我试过了。如果大侠有空，亲自做一下吧，然后跟我说一下具体步骤好吗？

brucezf · 发表于 2010-3-2 16:12:59

把外螺旋体的表面提取出来，再创建一个外螺旋体毛坯，然后用面对体进行实体剪裁就OK了！

WHC44 · 发表于 2010-3-2 16:35:01

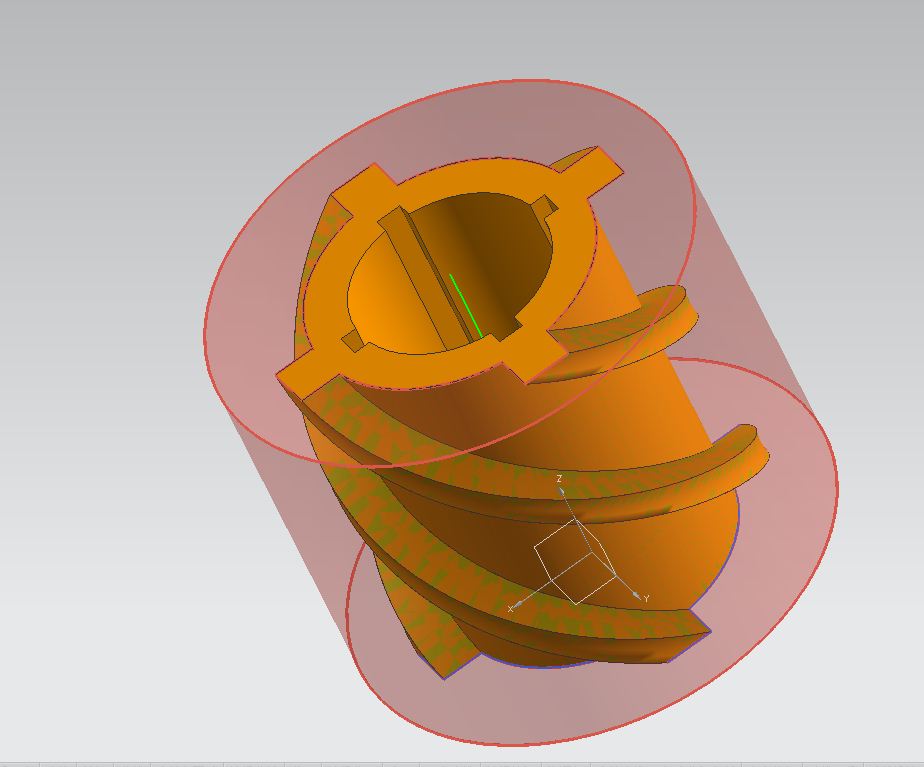

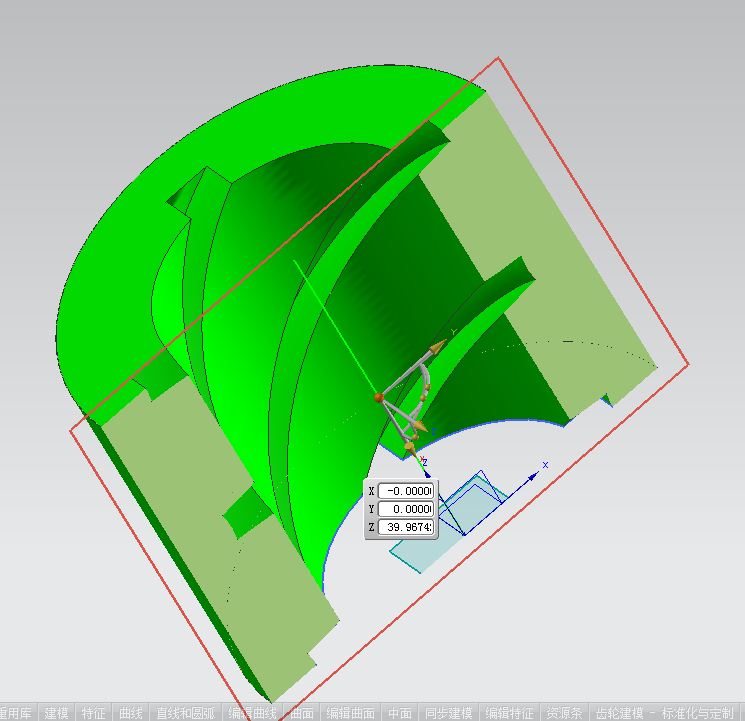

步骤很简单的，效果如图，如果你自己做不了，发上来帮你做一下

200312322 · 发表于 2010-3-2 19:53:17

你可以把原先的那个螺旋线投影到内孔面,之后按你做外侧的方法做就可以了

a841570133 · 发表于 2010-8-14 14:09:14

我也学到了一点谢谢了

ojswda · 发表于 2010-8-14 19:48:44

我觉得这个东西难度挺大的，可惜我不会，我也想学学

xiaogiu · 发表于 2010-9-5 18:12:57

直接实体布尔运算在偏移一点就可以了啊
