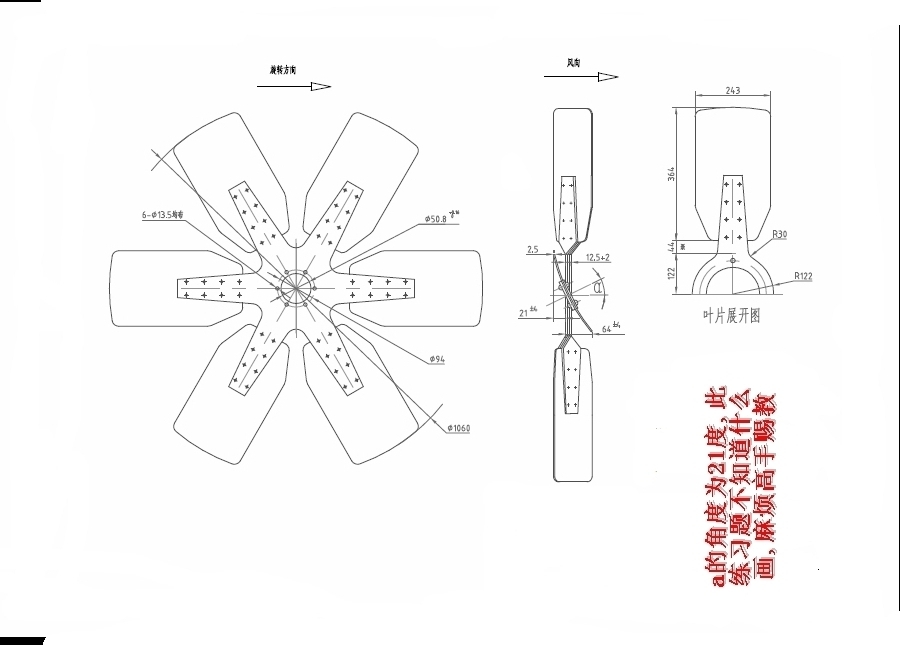

高手请进，此练习题不会画，呵呵

hnld888 · 发表于 2010-2-3 20:42:12

您需要登录才可以下载或查看，没有帐号？注册

x


wod861210 · 发表于 2010-2-4 09:45:12

本帖最后由 wod861210 于 2010-2-4 09:46 编辑

这个只是个组装图扇叶尺寸少了，中间那个也肯定不行
真正零件图是一个尺寸也不会少

facefly · 发表于 2010-2-4 09:58:58

尺寸是少了..请教如何上传图?

gzqin · 发表于 2010-2-4 11:55:32

以附件的方式上传就可以啦

facefly · 发表于 2010-2-4 12:14:39

4# gzqin

gxj528 · 发表于 2010-2-4 12:45:20

这个好象是排风扇的叶子？

hnld888 · 发表于 2010-2-4 13:39:24

,看来确实有点难画

只要样子差不多就可以~关键就螺旋叶片不会

wod861210 · 发表于 2010-2-4 15:24:17

扫描，边界都可以主要是确定三位曲线的位置
