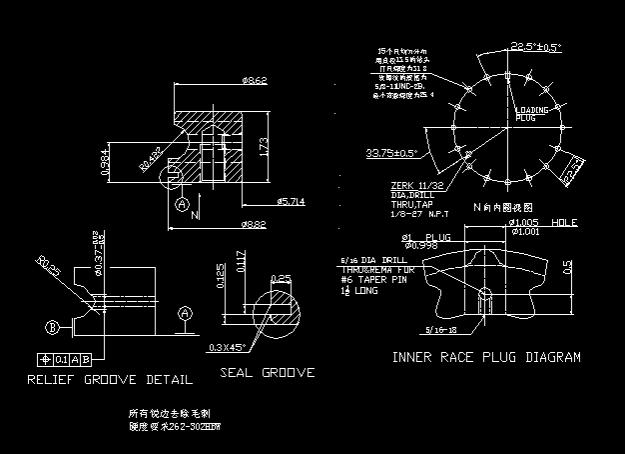

我碰上个图纸，对哪个INNER RACE PLUG DIAGRAM哪个地方的细节看不清楚，到底怎么加工，还有圆锥销的规格不清楚。

zy3692976 · 发表于 2010-1-11 13:07:35

哪个圆锥销的地方怎么处理，制图标注尺寸和销的规格尺寸。
还有就是哪个加油深度量度规那里有的买，哪个东西就是奶嘴的形状么？

hpl1750 · 发表于 2010-1-11 18:56:51

看不清除,发一个俯件看一下

pepperon · 发表于 2010-1-11 19:17:32

看不太清楚哦，有原图？

wowxy · 发表于 2010-1-12 13:02:41

完整原图发一下……看得太累了，也不知道啥东西

vienaldo · 发表于 2010-1-12 16:41:20

看不清，建议楼主上传原文件。

hpl1750 · 发表于 2010-1-12 16:43:21

美国图纸?我看到图上有中文

leo819 · 发表于 2010-1-12 17:20:42

建议发原图

zhj1_99 · 发表于 2010-1-13 19:47:28

本帖最后由 zhj1_99 于 2010-1-13 19:56 编辑

分析了半天，也没看出个所以然。主视图中的两条虚线不清楚，N向内圈还是内圆是什么概念？
猜测：是不是N向内圆，是从横向孔处剖开的，外圆是外圈，内圆是主视图中半圆部分的内侧，中间是相贯线？？？？？？？？

langhuan05 · 发表于 2010-1-13 20:07:05

应该是一个塞子之类的东东，SEAL GRO0VE是类似活塞上的密封沟槽，6＃TAPE PIN 如果是美国图纸，可以查相应的美标，建议。

zy3692976 · 发表于 2010-1-14 12:16:19

应该是一个塞子之类的东东，SEAL GRO0VE是类似活塞上的密封沟槽，6＃TAPE PIN 如果是美国图纸，可以查相应的美标，建议。, M; N5 T4 H- v( N0 H' H
langhuan05 发表于 2010-1-13 20:07 http://www.3dportal.cn/discuz/images/common/back.gif

的确是个塞子，但是我们没的查啊，你再仔细看下，加我QQ85722581，或者电话13857596432，我这里也就这么个图纸。别的什么都没有，有细节实在没法处理

comba_001 · 发表于 2010-1-29 09:49:39

传个附件，加我，回头我给你解释，其实没那么难啊。
很所注释跟加工关系不大，就是说干什么用的。美国图纸就是这样，废话多

zhybjj · 发表于 2010-1-29 10:21:47

有源文件吗？

wgtzmm · 发表于 2010-1-29 15:20:39

领教了，还是中国人的好，能用就好

zy3692976 · 发表于 2010-2-6 08:19:39

你们要我加你们，那把你们的联系方式告诉我啊，各位哥哥
