[已解决] step的问题

[复制链接]
发表于 2009-12-27 14:41:35 | 显示全部楼层 |阅读模式 来自: 中国广东东莞

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
各位看下为什么我的STEP档打开了不是体呢,有什么办法解决呢?望指教。谢谢!, @# P! E6 }% M1 ]6 ?- _

5 ^- ~3 y; `5 n4 R( n0 O[ 本帖最后由 zzr123 于 2009-12-27 16:38 编辑 ]

keypad_asm_2_asm.rar

284.11 KB, 下载次数: 4

发表于 2009-12-27 15:37:40 | 显示全部楼层 来自: 中国广东深圳

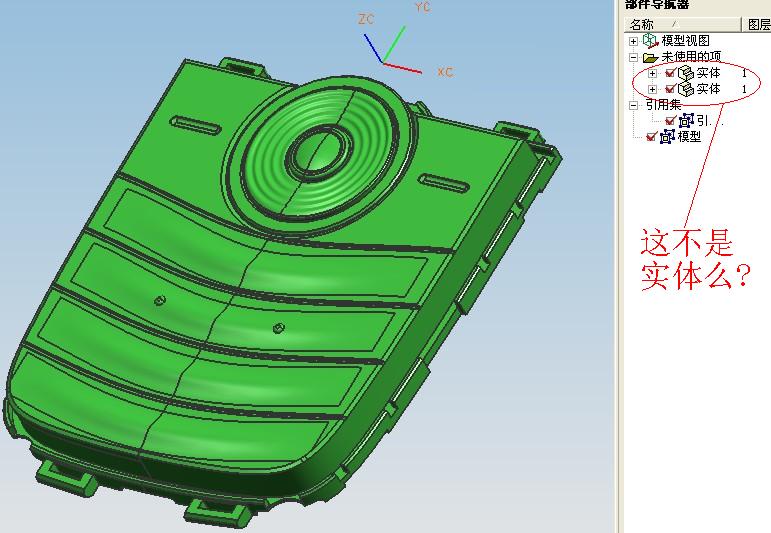

还请问具体是什么问题?打开之后不是体的话,出现的什么?我的是4.0版本,打开如下:' |4 Z9 U: v1 @
+ I; o2 T6 {: z, G) i  l: C$ [

评分

参与人数 1三维币 +2 收起 理由
beyond2009 + 2 应助

查看全部评分

发表于 2009-12-27 15:42:21 | 显示全部楼层 来自: 中国广东深圳
我保存了prt格式的,上传给你吧

keypad_asm_2_20091227.rar

461.83 KB, 下载次数: 1

prt文档

 楼主| 发表于 2009-12-27 15:48:18 | 显示全部楼层 来自: 中国广东东莞

回复 3# cdcqlw 的帖子

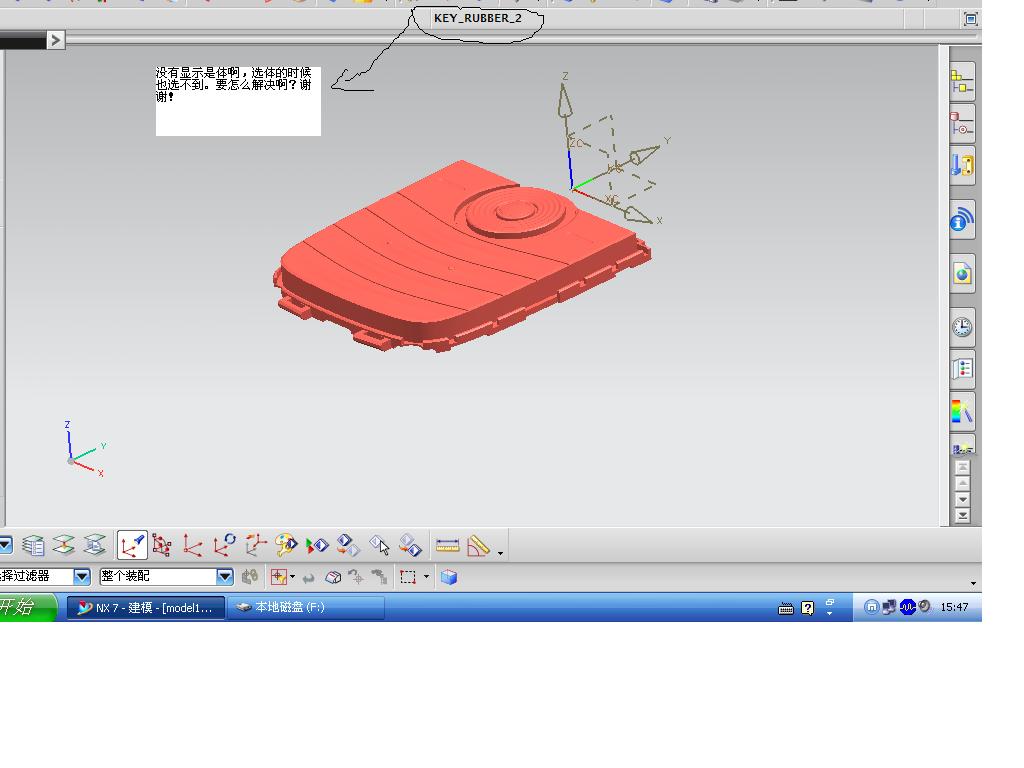

谢谢你的热心,我的如下图,麻烦你看下怎么解决?
发表于 2009-12-27 16:00:38 | 显示全部楼层 来自: 中国山东济南
确实是体,因为导入的是装配,你需要在装配导航器里把它变成工作部件才能操作。

评分

参与人数 1三维币 +2 收起 理由
beyond2009 + 2 应助

查看全部评分

发表于 2009-12-27 16:06:34 | 显示全部楼层 来自: 中国广东深圳
哦,原来指的是这个问题.+ T, g  q* h  R
  V! H' J4 |' P$ P9 Y
一般用UG打开外来的STEP格式装配文件时,打开后在部件导航器中看到的是引用集,想用一些命令对它进行编辑时无法选择到实体或者面或者体上的线轮廓等特征,这是因为文件只是引用了组件(打开STEP文件的时候会发现在同一目录下生成了一些组件文件,看到了吧)0 a) @5 g% L4 w; o+ j/ N
% o# X8 y6 p' L, W+ u+ W6 B. n2 e

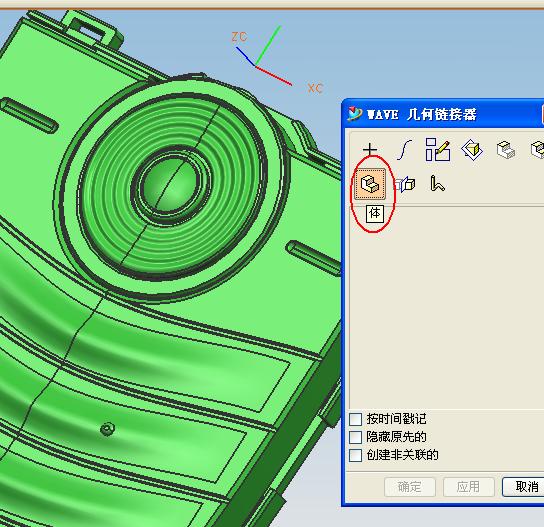

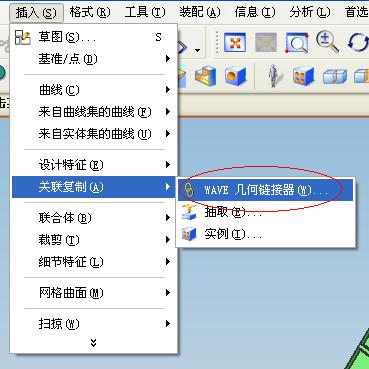

这种情况下,建议使用的方法: 点击菜单 插入-->关联复制-->WAVE几何链接器,  弹出"WAVE几何链接器"对话框, 选择实体,用鼠标窗口全选拾取部件,就得到复制生成的实体组件了   (找不到这个命令的话,到 工具-->自定义里面的命令查找吧)
# L0 L. m$ b2 ?; R9 }! H+ }5 v
1 ?5 B: G4 i! l- [5 o* R& B- y) Q+ o 123.JPG
- R6 ?& q( J9 W
+ ~* ]$ \8 }' h; [& @ 456.JPG

评分

参与人数 1三维币 +5 收起 理由
beyond2009 + 5 应助

查看全部评分

 楼主| 发表于 2009-12-27 16:35:18 | 显示全部楼层 来自: 中国广东东莞

回复 5# WHC44 的帖子

谢谢你了。
 楼主| 发表于 2009-12-27 16:37:17 | 显示全部楼层 来自: 中国广东东莞

回复 6# cdcqlw 的帖子

辛苦你了,非常感谢你的解答,谢谢。以解决
 楼主| 发表于 2009-12-27 16:56:18 | 显示全部楼层 来自: 中国广东东莞

回复 6# cdcqlw 的帖子

老兄,再问个问题,要怎么样才可以很快的找到那个产品的中心呢,并把原点给移到中心点上呢?谢谢了
发表于 2009-12-27 23:51:32 | 显示全部楼层 来自: 中国上海
真好,cdcqlw回复的到位~~~~~~~~~~~~
发表于 2009-12-28 12:38:49 | 显示全部楼层 来自: 中国广东深圳
又学到了一些技巧,谢谢各位!
