《《《双方做的三维（同一零件测绘）如何对比作图差别?》》》

lyj_bd

是这样，有一个叶轮从国外引进的，当然没有图纸了，然后经过测绘，出了平面图，现在给对方加工，对方画了三维图，我方也做了三维，但由于叶轮的曲面较多，有好多是没有数据的，现在就想把我方做的三维图和对方做的三维图（同一个叶轮）重合在一起，做一个比较，看一下这两个三维图的差别到底有多大，要如何在sw中实现，由于没有这方面的经验，不知道怎样做，希望得到大家的帮助。感谢。
6 U5 y) B8 q* [5 N( a
[ 本帖最后由 lyj163 于 2009-12-25 13:56 编辑 ]

yangzh611

两个三维模型装配到一起，对好方向，用剖切方式查看、测量差别。
; P# D* `# f2 ~" u  T0 b- D
[ 本帖最后由 yangzh611 于 2009-12-25 14:17 编辑 ]

lyj_bd

感谢2楼，用装配体就可以了，是这样吗？

yangzh611

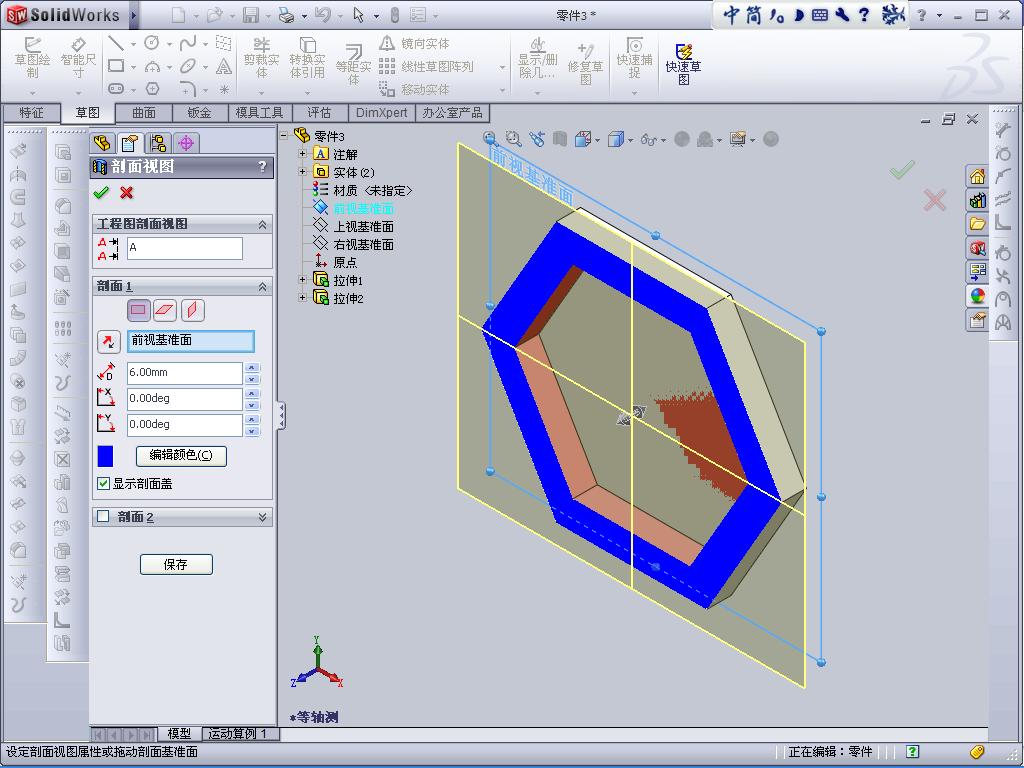

可以，参见我添加的例子

stephenzhu

是个好方法，简单实用。

lyj_bd

您的例子是一个零件吧，我是说两个零件对比啊，还是我没看明白？

eric.bo

原帖由 lyj163 于 2009-12-25 14:39 发表 http://www.3dportal.cn/discuz/images/common/back.gif
! l" p- H$ n3 n) i8 s6 q您的例子是一个零件吧，我是说两个零件对比啊，还是我没看明白？

, {! }8 ?! S: |) y1 b当然是你没看明白了,二楼是让你把两个模型,放在装配体环境中,把两个用装配关系完全对正,然后用剖切的方法查看每个细节,不同的地方就会显示出来了.

lyj_bd

原帖由 whoeric 于 2009-12-26 13:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif
+ A, b# y7 }$ \; Q7 x! A
+ n$ z2 c- B5 p2 _当然是你没看明白了,二楼是让你把两个模型,放在装配体环境中,把两个用装配关系完全对正,然后用剖切的方法查看每个细节,不同的地方就会显示出来了.

0 `3 v+ T) l/ G' ~4 C2 \) M  C7 {感谢，

alfat

用SOLIDWORKS里的插件 DRAWCOMPARE

lyj_bd

原帖由 alfat 于 2009-12-27 12:20 发表 http://www.3dportal.cn/discuz/images/common/back.gif
用SOLIDWORKS里的插件 DRAWCOMPARE

7 G$ K7 r! e2 |  M这是个什么插件，怎么没听过，孤陋寡闻了。
