多配置的装配图的现象（2010版）

ZHYJ96 · 发表于 2009-12-16 14:38:55

您需要登录才可以下载或查看，没有帐号？注册

x

不同的配置确实可以用不同的图号，已试

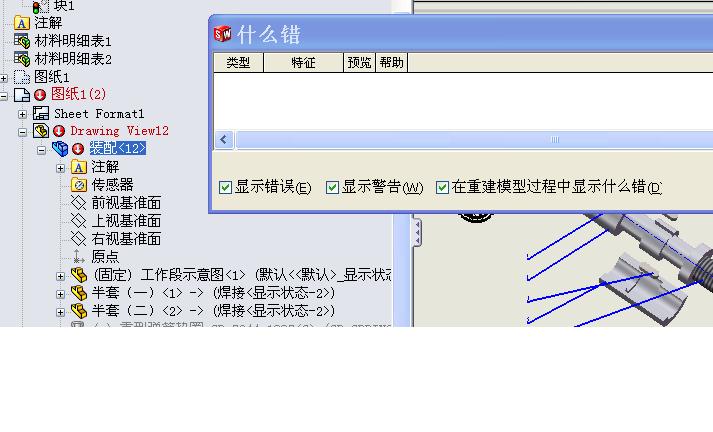

但图中有红色的圆圈+向下的箭头
什么错里也没有错

”红色的圆圈+向下的箭头“是什么？

ZHYJ96 · 发表于 2009-12-16 14:39:34

ndy186 · 发表于 2009-12-16 21:09:49

应该是装配12里过定义了，可看看你装配12里是不是有跟基准面定位的

6455169 · 发表于 2009-12-16 21:43:51

我也遇到过！也不知道解决的方法

ZHYJ96 · 发表于 2009-12-17 07:54:46

没有过定义，装配体里正常

wcmjmw0 · 发表于 2009-12-17 08:01:48

会不会是软件的bug？

shimingqw · 发表于 2009-12-17 08:18:21

装配体某个零件建模错误，有可能是：1.产生了厚度为零的特征。2.配置关系在装配体中没有跟进。3.零件图与工程图多次指代。即一个零件图跟多个工程图指代。
如果刷新建模后，还是这样可以尝试替换零部件，重新建模

272163637 · 发表于 2009-12-17 08:44:55

可能之前的约束的零件基准，在配置之后另一零件没有这样的基准！！！

ZHYJ96 · 发表于 2009-12-17 10:32:01

零件和装配体都没有错误

Francis · 发表于 2009-12-17 11:58:56

当前的配置没有错误，不代表隐含的配置正常的啊

bugjs · 发表于 2009-12-17 12:04:43

原帖由 ZHYJ96 于 2009/12/17 10:32 发表 http://www.3dportal.cn/discuz/images/common/back.gif {5 g7 v' s- X- X2 J
零件和装配体都没有错误

你认为没有错误还是SW认为？
同意楼上的观点。

qingzi2006 · 发表于 2009-12-17 12:06:57

我也有这样的问题

ZHYJ96 · 发表于 2009-12-17 12:09:41

刚才打开已看，什么问题也没有了，奇怪

jinlinghana · 发表于 2009-12-17 17:05:07

直接上part吧~

zhoushilou · 发表于 2010-1-15 19:24:38

我也有这样的问题产生，可是重建后就没了，不知道为什么

营口制造 · 发表于 2010-1-16 09:35:36

提示: 作者被禁止或删除内容自动屏蔽

koking · 发表于 2010-1-16 11:30:11

尚未使用sw2010,学习中................

hnep · 发表于 2010-1-16 12:21:50

有时候是有这种现象，SolidWorks认为是装配关系出错！刷新或重新打开就好了！

4520XZJ · 发表于 2010-1-18 07:59:15

希望有人解答！
