工程图的剖视问题

ntyanlei · 发表于 2009-12-11 21:59:37

您需要登录才可以下载或查看，没有帐号？注册

x

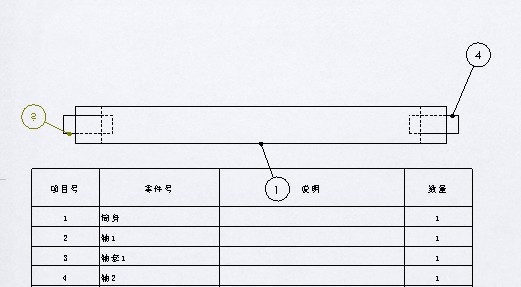

如图所示，这是由五个零件装配的滚筒，我想零件2和4的两端轴不剖，其余的全部做半剖，怎样不用复杂的剖面线解决？

horseshoe · 发表于 2009-12-12 10:07:01

零件2和4的两端轴不剖
这话两种解释:零件2和4的两端不剖; 零件1两端不剖

rush_life · 发表于 2009-12-12 10:13:56

奇怪的剖视图要求，局部剖视可以啦。

jsb002 · 发表于 2009-12-12 10:49:19

先整个半剖，在选择不剖的零件取消剖切，SolidWorks有功能的，我先前用过，现在具体是哪个按键忘了，楼主可以找一下。

czx1008 · 发表于 2009-12-12 11:13:40

一般是做局部剖的。

sunrays110 · 发表于 2009-12-12 12:03:43

这个不难啊,在工程图中用断开的剖视图功能,划出要剖切的区域,然后会弹出一个剖切区域的对话框,将不需要剖切的零件选中即可.

stephenzhu · 发表于 2009-12-12 15:52:29

在草图中编辑一条你所需要位置的剖面线，按照此线剖就可以。

ntyanlei · 发表于 2009-12-12 19:19:58

原帖由 寂静天花板 于 2009-12-12 12:08 发表 http://www.3dportal.cn/discuz/images/common/back.gif0 |; ?- o* j' [. }8 c4 W/ [. a
楼主为什么不用业内术语来讲呢,难道不是学设计的出身

大师说的是啊，我做工人13年了，如果大师不想嫌弃小弟，请继续支持我，这是白天看见公司的工程图，昨天加班后回来简单的画的，以前一位大师让我制图规范，会注意的，谢谢你们！

ntyanlei · 发表于 2009-12-12 19:31:46

问题解决，谢谢各位，望继续扶持！
