如何自定义出异型孔向导里的螺纹孔？希望大家来探讨一下！

壮志凌云！ · 发表于 2009-12-10 09:22:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

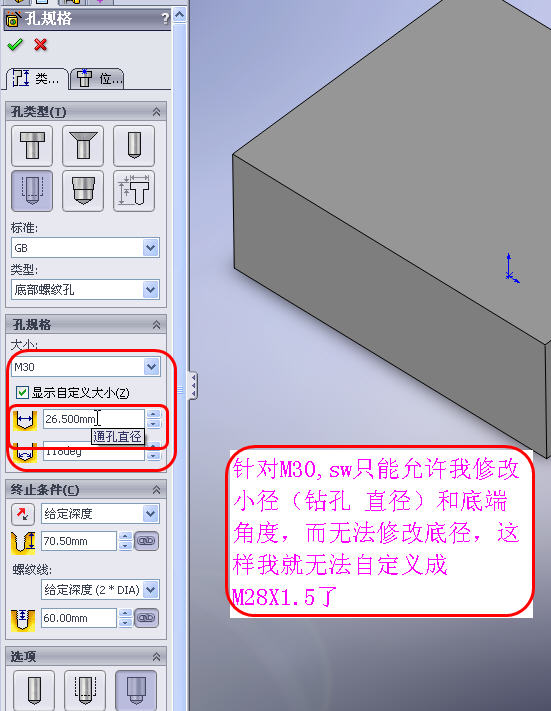

最近有个问题一直困扰着我，就是如何自定义异型孔向导里的螺纹孔？其实我就是想要自定义螺纹孔底径和小径这两个项目，我显示了螺纹项目的自定义修改框，但是里面只有小径（钻孔直径）和底端角度两个项目。我是做液压设计的，因此工作中会用到很多非标螺纹孔，举个例子吧！我要设计一个插装阀的螺纹安装孔M28X1.5，这是非标螺纹，我们是用成型刀加工的，在异型孔向导里肯定找不到这种规格的螺纹孔，底径是φ28，小径约等于26.5，我现在只能修改小径（钻孔大小）却不能修改底径！

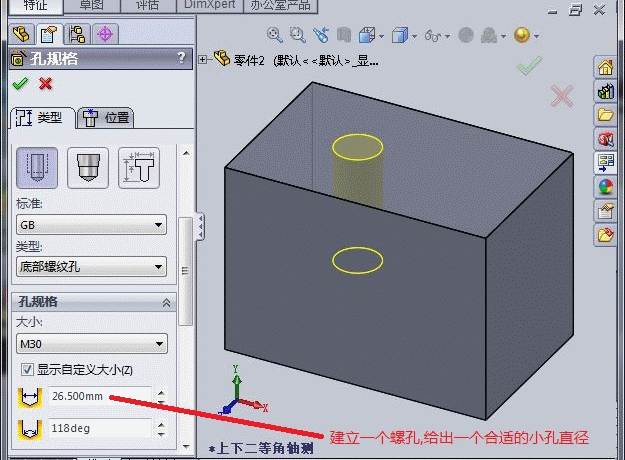

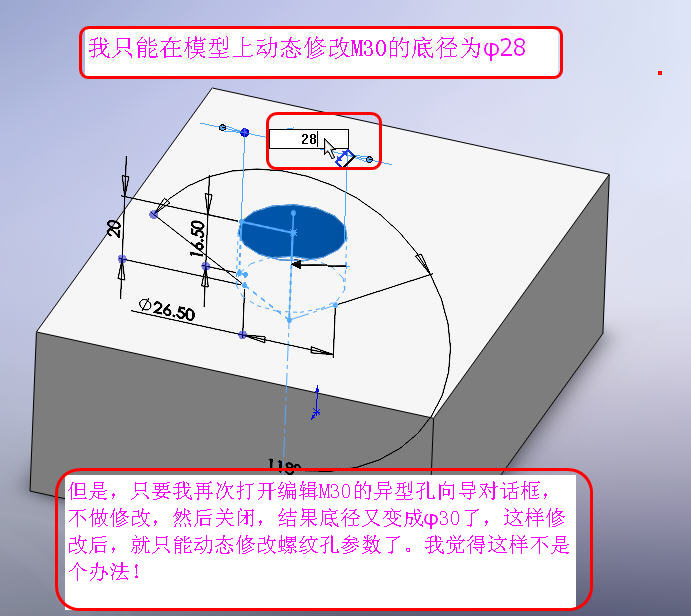

我现在的办法是先选M30的螺纹孔，把小径（钻孔大小）改成φ26.5，然后生成，最后在模型上动态修改M30的底径为φ28，这样好像螺纹孔已经满足我的M28X1.5的规格了！但是有个致命的地方，就是只要再次打开编辑M30的异型孔向导对话框，不做修改，然后关闭，结果底径又变成φ30了，所以只能动态修改螺纹孔的参数！可能会有人会用装饰螺纹线，但我觉得不直观。
我多希望自定义修改框里的项目能增加一个螺纹底径，这样就能很方便的自定义非标螺纹孔了！像我这个方法不稳定，只能将就凑合！我最终的想法是，能把我自定义的螺纹孔添加到异型孔数据库里，以后我直接可以在下拉菜单中就能选择！不知有没有高手指点我呢！！感激不尽！！！

任生 · 发表于 2009-12-10 09:54:18

我也很想知道，这个问题在INV里很好解决
但在SW里我也想改啊
不但想改异型孔向导里的数据，还想改2010版里装饰螺纹线里的数据
现在我知道的是
这两个东西都是在SW安装目录里的*.TXT文件里的内容控制的
目录应该是x:\Program Files\SolidWorks Corp\SolidWorks\lang\chinese-simplified
目录下的TXT文本,
我说的也不一定对,大家多讨论,多实践吧.......

[ 本帖最后由任生于 2009-12-10 16:48 编辑 ]

壮志凌云！ · 发表于 2009-12-10 10:17:09

很高兴有人顶贴了，这样的问题是需要大家多合作、多想办法！
确实，我觉得这个问题sw的软件开发人员应该很容易就能修改一下，打开异型孔向导后，直接单独搞个自定义螺纹孔（或者管螺纹等等）各项参数的修改对话框，我们可以手动输入螺纹的底径、小径、螺距等参数，然后就能生成我们想要的非标螺纹孔了，还可以添加到常用螺纹库！我想这样会很方便的！呵呵，希望sw能早点实现我的愿望！！！
既然sw能实现镜像零件的配合关系的镜像，我相信sw会改变的！

任生 · 发表于 2009-12-10 16:49:11

D:\Program Files\SolidWorks Corp\SolidWorks\lang\chinese-simplified\calloutformat.txt

改这个文件吧

任生 · 发表于 2009-12-10 16:49:46

改之前做好备份啊

w_hs1 · 发表于 2009-12-10 20:02:07

还有一个不更改孔特征内部定义文件的办法，就是添加收藏。可以根据日常使用的几个规格做成几个收藏，随时调用。

http://www.3dportal.cn/discuz/1

qiaodonghua · 发表于 2009-12-10 20:55:01

只要把它做成库特征，用时从设计库中拖出来，也是行的。

w_hs1 · 发表于 2009-12-10 21:06:09

原帖由 qiaodonghua 于 2009-12-10 20:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif
) _" L; X, K7 p, j$ J8 r只要把它做成库特征，用时从设计库中拖出来，也是行的。

做成设计库就不能像孔特征那样用孔定位一次做出很多孔了。

loveelva0 · 发表于 2009-12-10 21:58:36

拉伸切除再加装饰螺纹线好了，反正二三系列的也用得不多，画得出来也未必好加工

任生 · 发表于 2009-12-11 12:40:49

http://www.hao007.net/bbs/thread-19022-1-1.html

这里看看。

壮志凌云！ · 发表于 2009-12-11 12:42:45

谢谢你的回复，其实你的方法和我现在的方法是一样的，只不过你用的装饰螺纹线，我用的是螺纹底孔，我们的方法都存在一个致命的地方，就是只要再次打开编辑M30的异型孔向导对话框，添加常用类型后，然后关闭，结果底径又变成φ30了。不行你可以试试!!!
我仔细的按照你的步骤修改装饰螺纹线的外径（其实这和我动态修改螺纹底径是一样的），改了特征名称，然后重新打开M30的异型孔向导对话框，添加好收藏，确定后，模型的装饰螺纹线的外径有变回φ30了！！！所以我才说我们的方法效果是一样的！
希望你再想想，有没有更好的办法了！再次感谢你以及其他回帖的朋友！

[ 本帖最后由壮志凌云！于 2009-12-11 12:53 编辑 ]

壮志凌云！ · 发表于 2009-12-11 12:51:19

这个帖子我前几天看到过的，他是在sw允许修改的参数中进行自定义，然后添加到库里的！这样是可以的，但是我现在的情况，sw不能支持这种修改啊！！！
比如我现在想自定义M30X1.5，这是可以的，因为我只要把sw允许修改的钻孔直径改成φ28.5即可！这样修改后添加到库才真正被sw认可！！！
不过还是谢谢你热心帮忙！

任生 · 发表于 2009-12-11 14:02:39

我也有需求啊，都研究研究吧，谁先研究明白了出个详细的教程

壮志凌云！ · 发表于 2009-12-11 14:36:46

我有想了一个方案，这个办法比以前的办法有了进步！就是修改完螺纹参数后，再返回到异型孔导对话框，只要不要按确定，然后退出，孔参数（实际上我最关心的底径有无变化）没有变化，不像前一个办法那样、只要一激活异型孔导对话框底径就变了！

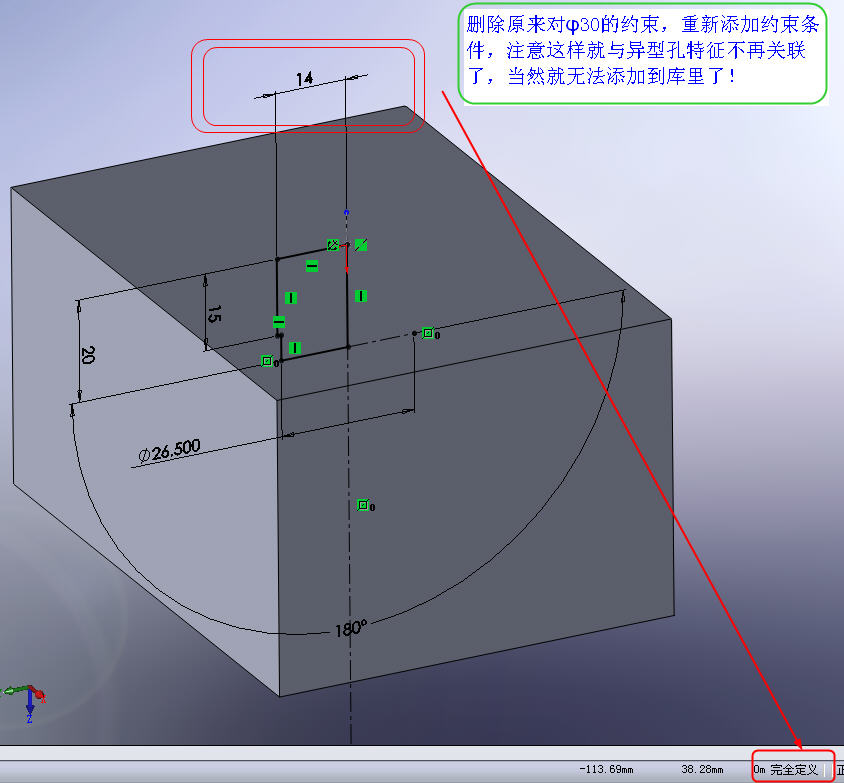

我来说说步骤，就是直接打开异型孔特征的草图，我理解为孔型的草图，我直接在里面把φ28这个尺寸完全约束，这样虽然孔型被我人为的固定了，但是与异型孔特征失去关联了，我修改后返回到异型孔导对话框，各项参数已经面目全非了，所以不能按确定！这样至少只要不返回到异型孔导对话框按确定，就能保证我想要的孔型了！
我想这是没有办法的办法！就这样用吧，到时做个标记，这个特征只能动态改！

[ 本帖最后由壮志凌云！于 2009-12-11 14:43 编辑 ]

壮志凌云！ · 发表于 2009-12-12 08:09:00

继续顶，希望高手不断出现

ldf9766 · 发表于 2009-12-20 12:00:29

能否透过修改参数表来实现呢？一般这类东西肯定都是又一个参数文件的

xia781219 · 发表于 2010-3-17 11:44:06

我也遇到同样的问题啊，希望高手指教阿

fisherliu · 发表于 2011-4-16 18:47:01

我有很多非标的孔要画，希望做成异型孔向导，不知道怎么做，希望大虾帮忙

icelin8174 · 发表于 2011-11-18 18:15:27

寻找答案啊。梯形螺纹能不能做啊

hcxxx901127 · 发表于 2011-11-18 21:30:34

sw的螺纹建模需要极大的改进才行，不光是公制螺纹，其它常用的螺纹也要弄进去才好

1999lggg · 发表于 2011-11-18 21:32:02

我也有好多超过70的螺纹孔，不知道怎么办，只能在工程图改，好烦啊

shunjie_cao · 发表于 2011-11-21 09:58:14

升级到sw2012,就可以自定义了
