请问如何画出附件中的图

陈东畏

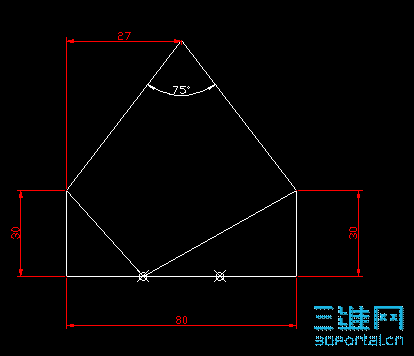

这是我大概画了一下后再修改尺寸，图像比例有些失真。等高手出现

唐昕晨

CAD低版本中还没有参数功能。
# F( R% h! w* F- e9 E建议以后要修改对象的尺寸不要直接修改标注。。
1 s5 `) |5 _5 R; H& K" Bstretch这个命令挺好用的。

枫林相伴

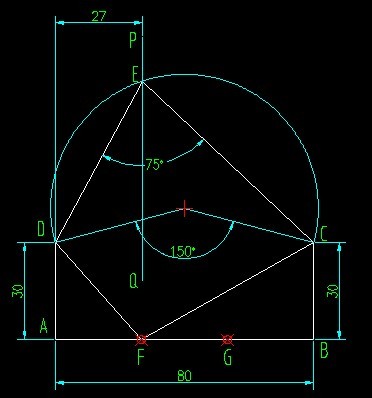

1.作直线AB长80，BC、AD长30；
0 x8 u9 U+ u0 d+ M2.命令行输入命令divide回车→选择直线AB→输入等分数3回车，
   如果要达到图中效果，可预先创建一个块，而后再在命令行输入 divide回车→右击选块（或命令行输入B回车）→输入块名回车→右击选对齐（或命令行输入Y回车）→输入等分数3回车；
0 n# X9 v/ M* ~" ^2 P3.画直线DF、CF（如果没有使用块来分割线段AB需要使用捕捉到节点功能，使用了块可直接捕捉到块中的圆心）；
4.点绘图（菜单）→圆弧→起点、端点、角度→起点C、端点D、角度210°；
% y4 z- E( s0 @; h& b1 ^; [5.画直线PQ（偏移、复制均可），使PQ和AB的距离为27，PQ交圆弧与E点；
9 \; I0 B+ U# N& m& T7 j& f: u* Q6.连接DE、CE。
+ ?, W: t% s- y3 `
[ 本帖最后由 枫林相伴 于 2009-11-17 20:52 编辑 ]

lhwblx

楼上的高手啊~！

woaishuijia

本图没有必要插入块.修改点样式就可以得到1楼的图形效果.

jchanhan

初中几何知识的实践应用，可以看出3#的基础知识非常扎实~~
" r; s* f5 `. ]; C8 z5 [  V佩服~~~

陈东畏

此地真是藏龙卧虎

ssunrise

牛人，现在有了cad，以前学的东西都丢了。
