如何建立适合自己设计要求的明细表表格模板

fh6675

我现在设计了一个产品，有70多个零件。用SW2008从模型装配体出整个产品的二位装配图时，SW自带的材料明细表模板不太适合我们公司的要求，而且SW的材料明细表还不能够移动，好郁闷。请教哪位高手可知道如何建立适合自己设计要求的材料明细表模板啊，另外SW自带的模板自动生成后，如果我想把它分成两段，有时零件太多都超出了图纸的幅面范围了，如何能够使它变成两截呢？希望哪位高手能够教教我，本人不胜感激。谢谢！

lishuguang1

第一个问题：
" }  |# |$ E" ~/ v  ZGB材料明细表模板的创建。⑴打开一工程图模板插入一模型零件，点击“注释”和下拉菜单“表格”，选择材料明细表并点击图中任一视图，出现材料明细表对话框，点击表格模板下方的“为材料明细表打开表格模板”图标键，选择SolidWorks自带表格模板，打钩确认后生成SolidWorks自带表格模板，按照国标《GB10609.2明细栏》尺寸、格式编辑修改并填入各表项内容。⑵点击明细栏内任意点，表格上方各列出现不同的大些英文字母A、B、C、D、E、F、G、H，双击第一列字母A从列类型下拉菜单中选择“项目号”；双击第二列字母B，从列类型下拉菜单中选择“自定义属性”，从属性名称下拉菜单中选择“零件号”；双击第三列字母C，从列类型下拉菜单中选择“自定义属性”，从属性名称下拉菜单中选择“名称”；双击第四列字母D，从配置下拉菜单中选择“默认”；双击第五列字母E，从列类型下拉菜单中选择“自定义属性”，从属性名称下拉菜单中选择“材料”；双击第六列字母F，从列类型下拉菜单中选择“自定义属性”，从属性名称下拉菜单中选择“Weight”；双击第七列字母G，从列类型下拉菜单中选择“自定义属性”，从属性名称下拉菜单中选择“{2}`Weight`*'数量'”；双击第八列字母H，从列类型下拉菜单中选择“自定义属性”，从属性名称下拉菜单中选择“Description”。⑶创建完毕点选明细栏内任意点后将GB材料明细表模板以扩展名（*.sldbomtbt）另存到GB模板库中.
第二个问题：
8 U( R/ X, G) J6 q. ~& R右键点击的明细表准备分割的一行，出现下拉菜单，点击分割，然后将分割后上面部分移动到需要的地方即可！

fh6675

谢谢二楼Iishuguang1三维董事的详细指点，我按照这个步骤来试试。非常感谢！

fh6675

二楼的高手，我按照你说的操作步骤试了，第二个问题解决了。但第一个问题出现了一些情况。就是当我按你的步骤插入材料明细表时，只出现了A、B、C、D、E五列，后面的F、G、H并没有，这是怎么回事？

fh6675

这里也恳请论坛中知道这个问题的高手，能够帮忙。在此不胜感激。谢谢！

fh6675

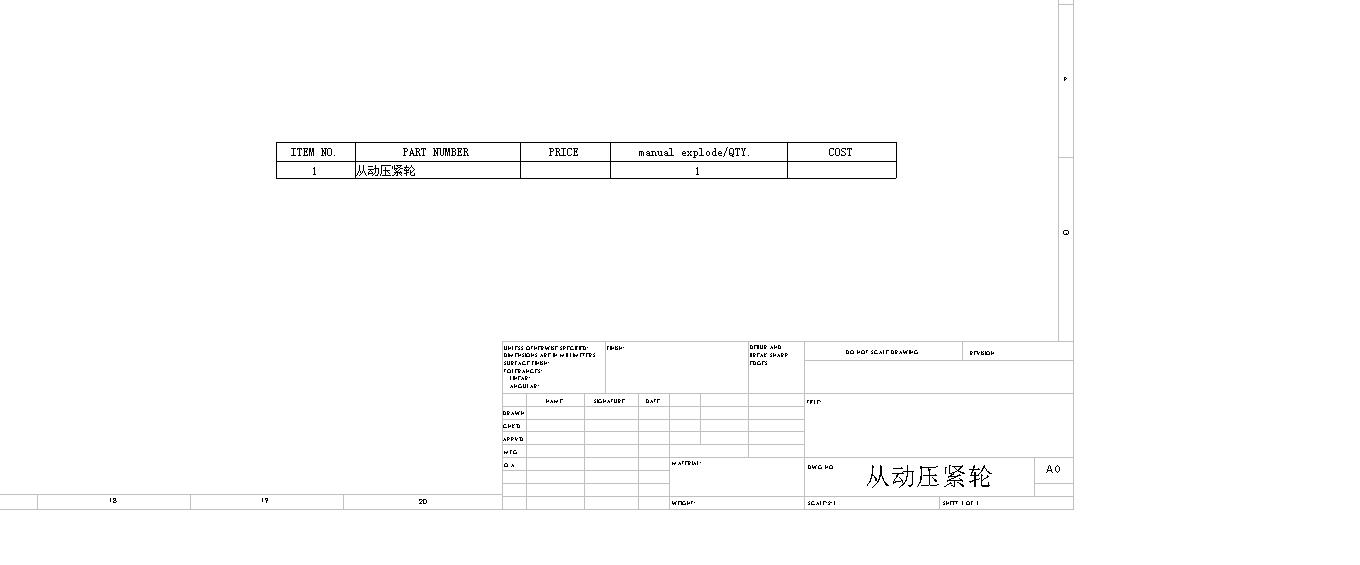

出现的情况图片如下。

loveelva0

原帖由 fh6675 于 2009-11-12 20:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 K8 |  Z+ k( \% n二楼的高手，我按照你说的操作步骤试了，第二个问题解决了。但第一个问题出现了一些情况。就是当我按你的步骤插入材料明细表时，只出现了A、B、C、D、E五列，后面的F、G、H并没有，这是怎么回事？

% M9 |- |1 `. x* r$ u% x6 J+ \* G, a# |选中bom的一列，右击——插入——左列/右列

fh6675

谢谢7楼的高手，我试了可以插入列了。非常感谢！我在自己试试。
