CAD如何实现图片中的标注？

eric.bo · 发表于 2009-11-10 23:17:55

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

如题，CAD中如何实现图片中这种从同一基准开始的连续标注。特别是0线的的圆圈如何实现。求教各位。

maoyangmy · 发表于 2009-11-11 01:56:50

标注的间距太小了，把图形放大，然后将标注比例设为0.5

eric.bo · 发表于 2009-11-11 08:05:40

原帖由 maoyangmy 于 2009-11-11 01:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
& q" L) P9 H: j1 |) d标注的间距太小了，把图形放大，然后将标注比例设为0.5

不明白你说的。这是一种类似坐标标注的方法。跟标注比例有什么关系。

唐昕晨 · 发表于 2009-11-11 08:26:33

用“基线”标注。

17091144 · 发表于 2009-11-11 08:50:25

这个要使用专门的图形软件，有可以的

pss0902 · 发表于 2009-11-11 09:56:57

笨办法~~~

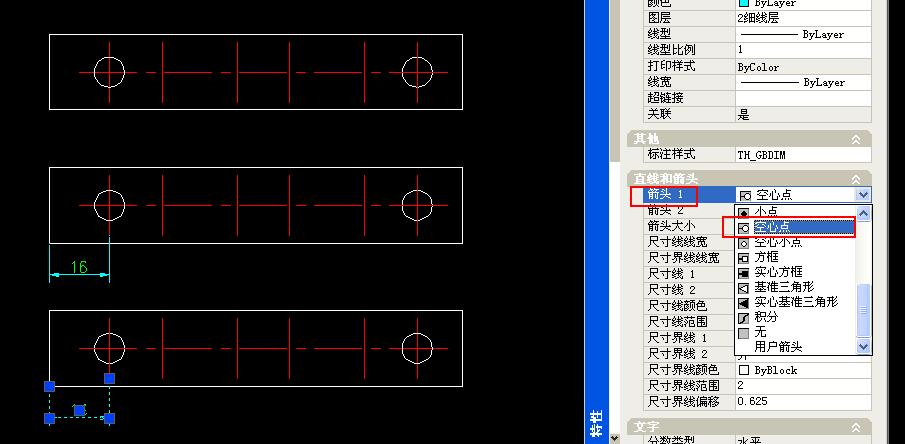

1. 绘制好图形，并标注好第一个尺寸，选取这个尺寸，右击选属性，在属性对话框中将箭头1样式选择为空心点，见图1；
2. 点基线标注工具条（或点菜单“标注→基线”，或命令行输入dimbaseline回车），

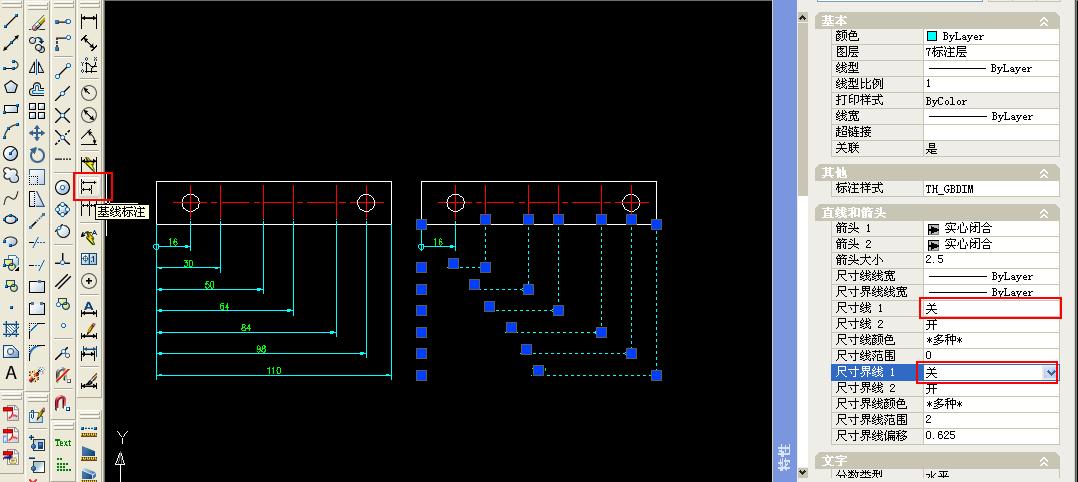

依次标注好各个尺寸，选取除第一个尺寸外的其余尺寸，右击选属性，在对话框里把“尺寸线1”和“尺寸界线1”关闭，见图2；

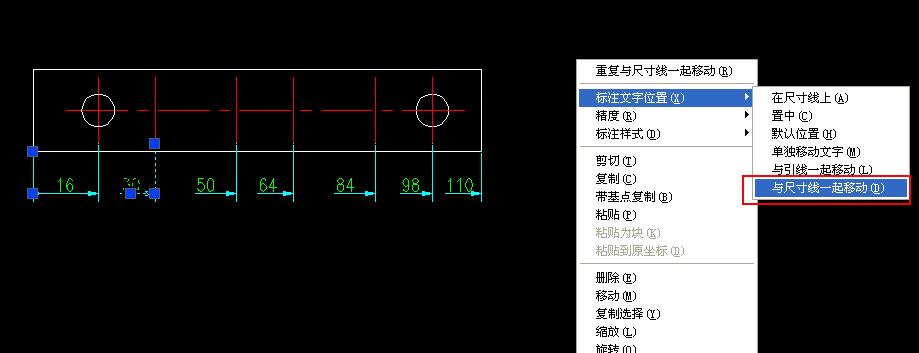

3. 依次选取各个尺寸，右击选“标注文字位置→与尺寸线一起移动”，把标注尺寸对齐，见图3。

eric.bo · 发表于 2009-11-11 10:52:04

原帖由 pss0902 于 2009-11-11 09:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 W- o  ^2 `+ \( h) k4 i9 c笨办法~~~0 T6 `3 I8 q$ K
1. 绘制好图形，并标注好第一个尺寸，选取这个尺寸，右击选属性，  在属性对话框中将箭头1样式选择为空心点，见图1；
# f! L+ [+ B5 J6 o) f: ]# ?' D2 b2. 点基线标注工具条（或点菜单“标注→基线”，或命令行输入dimbaseline回车），
  x2 A0 {+ R% t3 s  K' c! h9 n...

谢谢，你讲的很详细了。终于搞清楚了。但总觉得这样很麻烦啊。呵呵。

tearfulfish33 · 发表于 2009-11-11 11:07:57

又学到了，呵呵不错

chenshishi · 发表于 2009-12-12 15:02:45

可以自己设一个标注样式专门用来标这样的，里面可以设你想要的

de88495568 · 发表于 2009-12-13 15:26:02

提示: 作者被禁止或删除内容自动屏蔽

zyyyyp · 发表于 2009-12-13 19:57:47

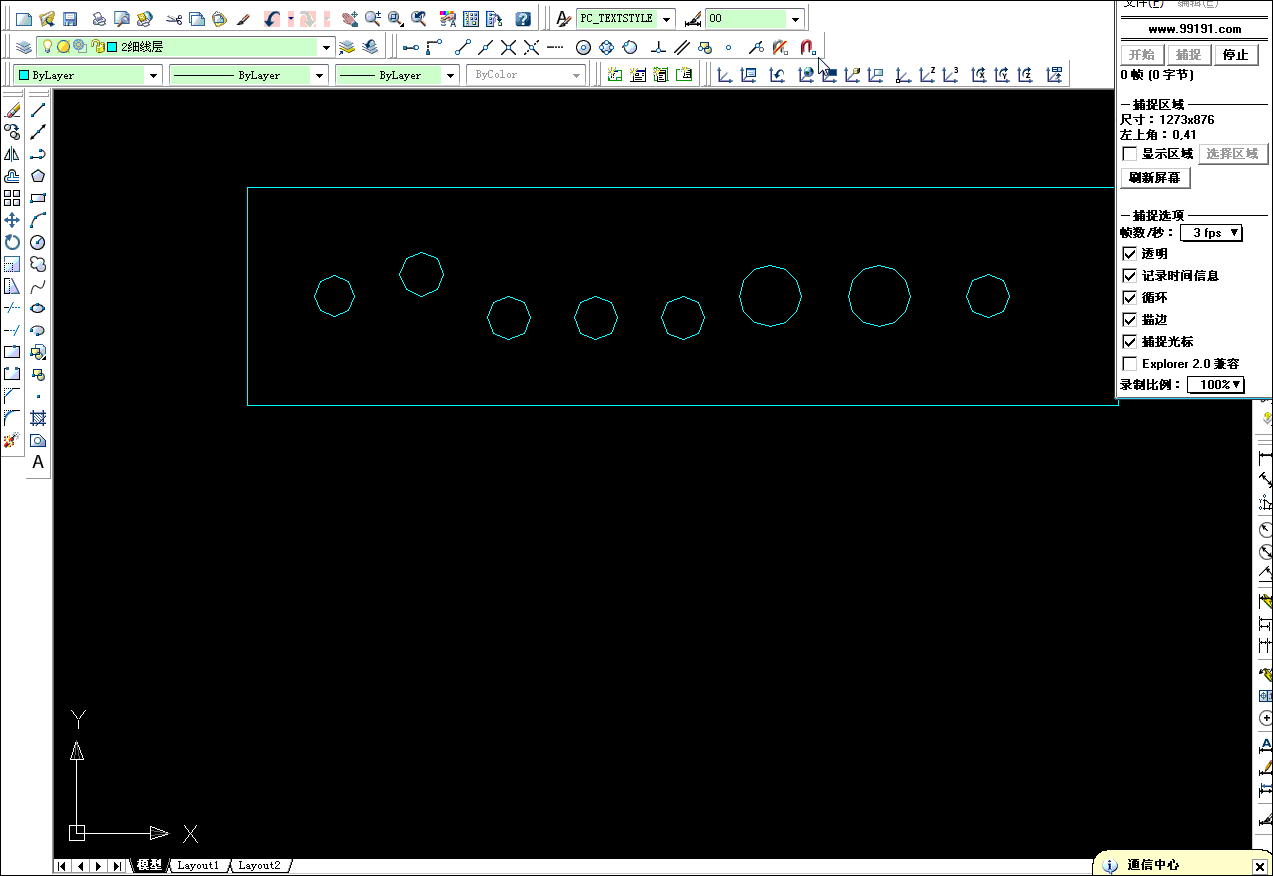

JOYUI · 发表于 2009-12-19 16:34:23

坐标标注是可以实际的，另外在空间很小的地方，不能局限软件本身，可以自己制作一些标注来实际。

sclzh · 发表于 2010-10-29 21:08:14

1521052
8 ]/ T S" _* p; o D; V. `$ A( kzyyyyp 发表于 2009-12-13 19:57 http://www.3dportal.cn/discuz/images/common/back.gif

图片下载来看看，谢谢！

yushanzhang06 · 发表于 2010-10-30 14:43:36

楼主可考虑将图片插入点定为0，0点，进入尺寸标注，选择连续标注，以第一个尺寸作为基准，依次标注即可。

janekou · 发表于 2010-10-30 18:08:00

1# whoeric
有试过把基线间距改成0了吗？再用一下连续标注，把期中一个箭头隐藏了，应该行吧

janekou · 发表于 2010-10-30 18:13:23

12楼的说得也没错吧，这个坐标标注应该是可以的，可能就是空间小了点把全局比例改一下应该可以
