sw2008在三维实体上怎样可以做阶梯剖呢???

314212186 · 发表于 2009-10-25 14:23:38

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

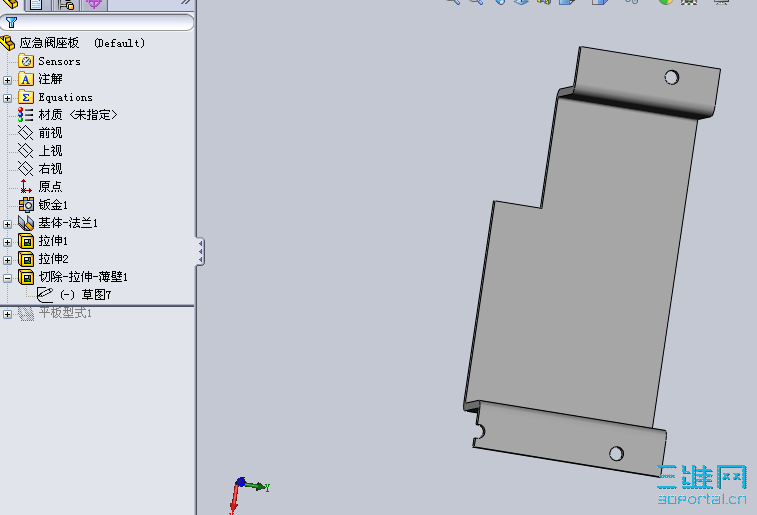

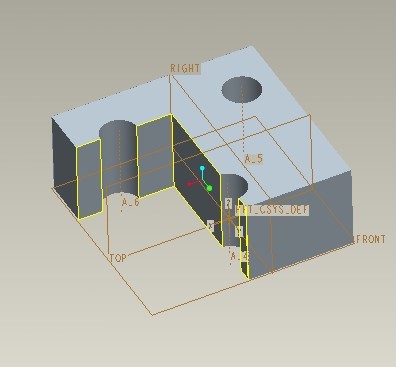

SW2008怎样可以做成这样的阶梯剖面呢？？？

扫街 · 发表于 2009-10-25 15:11:30

提示: 作者被禁止或删除内容自动屏蔽

waiglinli · 发表于 2009-10-26 14:46:51

在做虚拟剖的时候可以选择多个平面来剖的，这样就可以成这样的效果了

lishuguang1 · 发表于 2009-10-26 15:52:48

工程图好像不能实现阶梯剖。

ieidea · 发表于 2009-10-26 19:07:58

在零件里面做一个阶梯剖的切除拉伸，保存为新的视图，然后工程图里面从调色板拖入图纸就行了

lishuguang1 · 发表于 2009-10-26 19:41:00

5楼你好，请讲的详细一点！谢谢！

shimingqw · 发表于 2009-10-26 20:28:19

1.关于三维阶梯剖
拉伸切除即可，另存视图也可以利用控制棒返回

[ 本帖最后由 shimingqw 于 2009-10-26 20:29 编辑 ]

shimingqw · 发表于 2009-10-26 20:30:10

2.工程图剖视
先划线在剖即可

honghxj · 发表于 2012-12-17 14:01:56

solidworks这个功能太差。
如果采用切除的方法，质量也变小了，不是问题的正解。
这在proe 、UG中都不是问题。

wangxw2010 · 发表于 2012-12-20 22:08:55

lishuguang1 发表于 2009-10-26 15:52 static/image/common/back.gif
% f% ^# Q7 |2 p% h3 K1 M$ C& z. ?工程图好像不能实现阶梯剖。

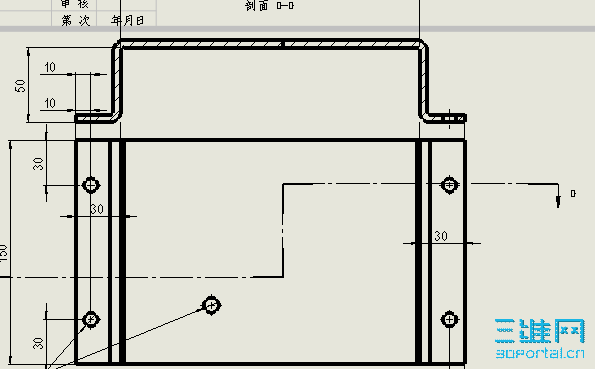

工程图可以实现阶梯剖，要先用直线画出阶梯剖面的位置，再用ctrl键选中，再先剖面视图即可。

wangxw2010 · 发表于 2012-12-20 22:13:38

honghxj 发表于 2012-12-17 14:01 static/image/common/back.gif7 o0 c& E) s* C; Q: i
solidworks这个功能太差。
) p# w! x |3 f6 }2 {+ a如果采用切除的方法，质量也变小了，不是问题的正解。
' ~+ @8 Q7 x9 B0 w2 F$ D: u这在proe 、UG中都不是问 ...

采用切除的办法，当然质量变小了，因为三维中没有阶梯剖，只有工程图中才有，三维中只能做单一剖面，这是我的理解，你用单一剖面，零件重量就不会变的，因为这时视觉上的剖面，不是真的切除。

wangxw2010 · 发表于 2012-12-20 22:18:55

honghxj 发表于 2012-12-17 14:01 static/image/common/back.gif
) Z) Q$ q6 a% m0 }- _: s! j! h1 O6 Nsolidworks这个功能太差。
9 m; U$ p8 U. m如果采用切除的方法，质量也变小了，不是问题的正解。# y. G; N b1 f( {7 u3 x
这在proe 、UG中都不是问 ...

有时不敢随便说sw功能太差，因为，很多时候是我们自己没能完全搞清楚，事实上，我们也永远不会完全搞懂一个软件，没有时间也没有必要，在某些情况下。

bigstore · 发表于 2012-12-21 11:42:43

lishuguang1 发表于 2009-10-26 15:52 static/image/common/back.gif8 Y, P/ C% v2 g: b+ s& o4 o
工程图好像不能实现阶梯剖。

工程图中要先画线，画好后点击鼠标右键选择工程视图中的旋转剖
