NX6制图标注文字和尺寸之间的距离（间隙）调整

zry0907 · 发表于 2009-10-24 14:22:16

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

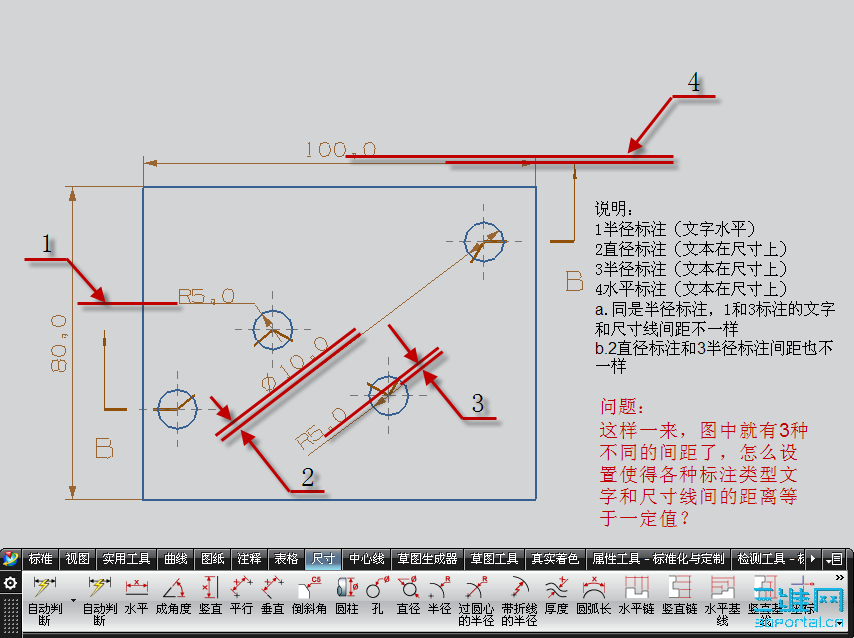

说明：
1半径标注（文字水平）
2直径标注（文本在尺寸上）
3半径标注（文本在尺寸上）
4水平标注（文本在尺寸上）

a.同是半径标注，1和3标注的文字和尺寸线间距不一样
b.2直径标注和3半径标注间距也不一样

问题：
这样一来，图中就有3种不同的间距了，怎么设置使得各种标注类型文字和尺寸线间的距离等于一定值？

astrokylin · 发表于 2009-10-25 11:18:38

使用新建模型文档时，NX会调用默认主模型模板中的设置而不是你在这里设置项。选中每个标注单独更改样式能看到效果。
可参考三维网UG制图标准化UGpax 6.0.1发布！（最后更新2009.06.24）

zry0907 · 发表于 2009-10-25 11:43:48

谢谢版主，我去看看！

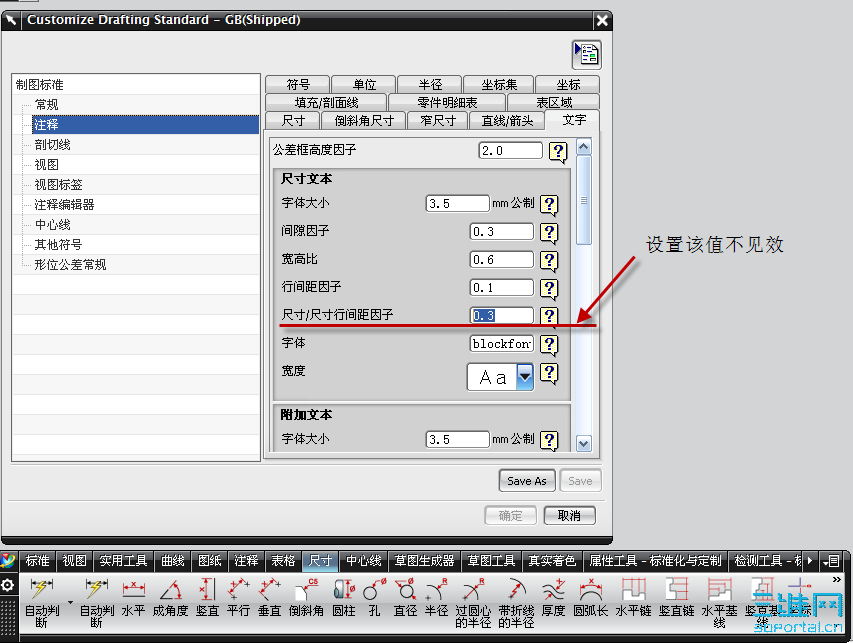

为什么我进入模板文件修改其设置还是不见效果！
