这一类型的图是如何画？

amwpl · 发表于 2009-10-21 09:14:02

您需要登录才可以下载或查看，没有帐号？注册

x

这一类型的图是如何画？也不知道如何下手

[ 本帖最后由 amwpl 于 2009-10-21 09:15 编辑 ]

任生 · 发表于 2009-10-21 09:45:35

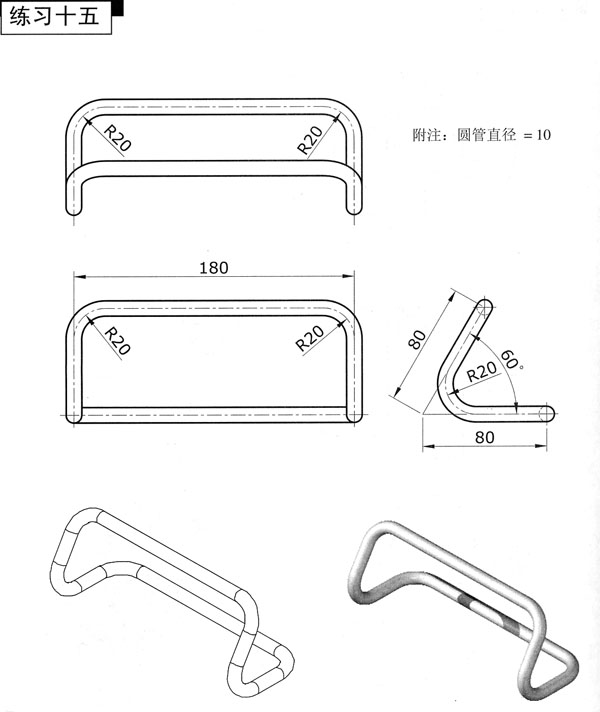

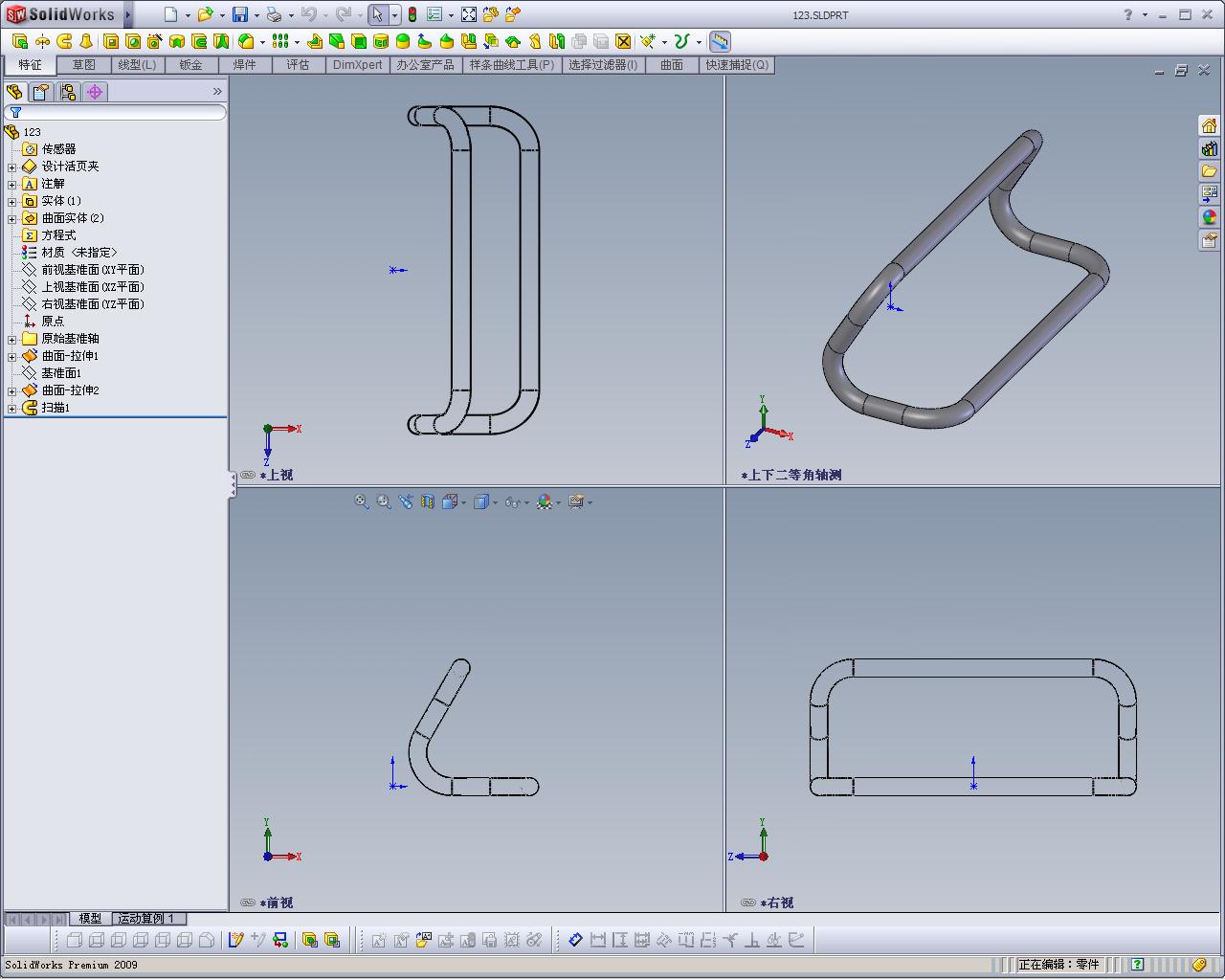

第一个图,做两个方向的曲面求两曲面的交线,画轮廓与交线扫掠可得

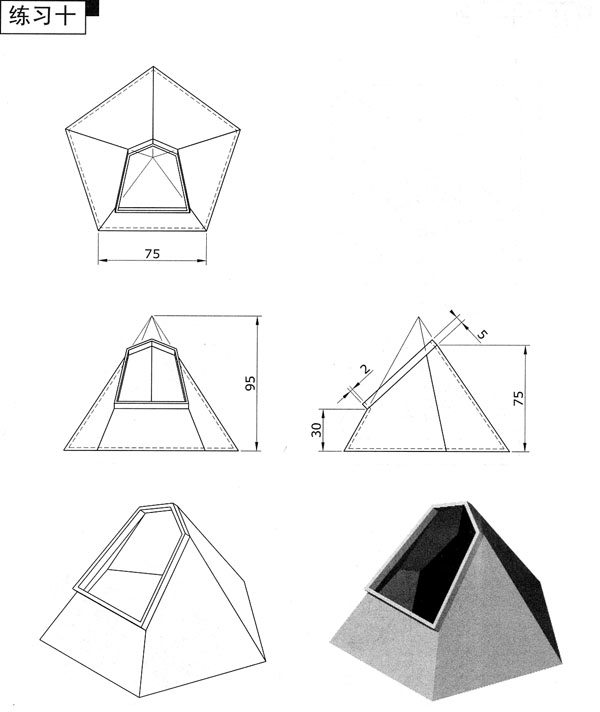

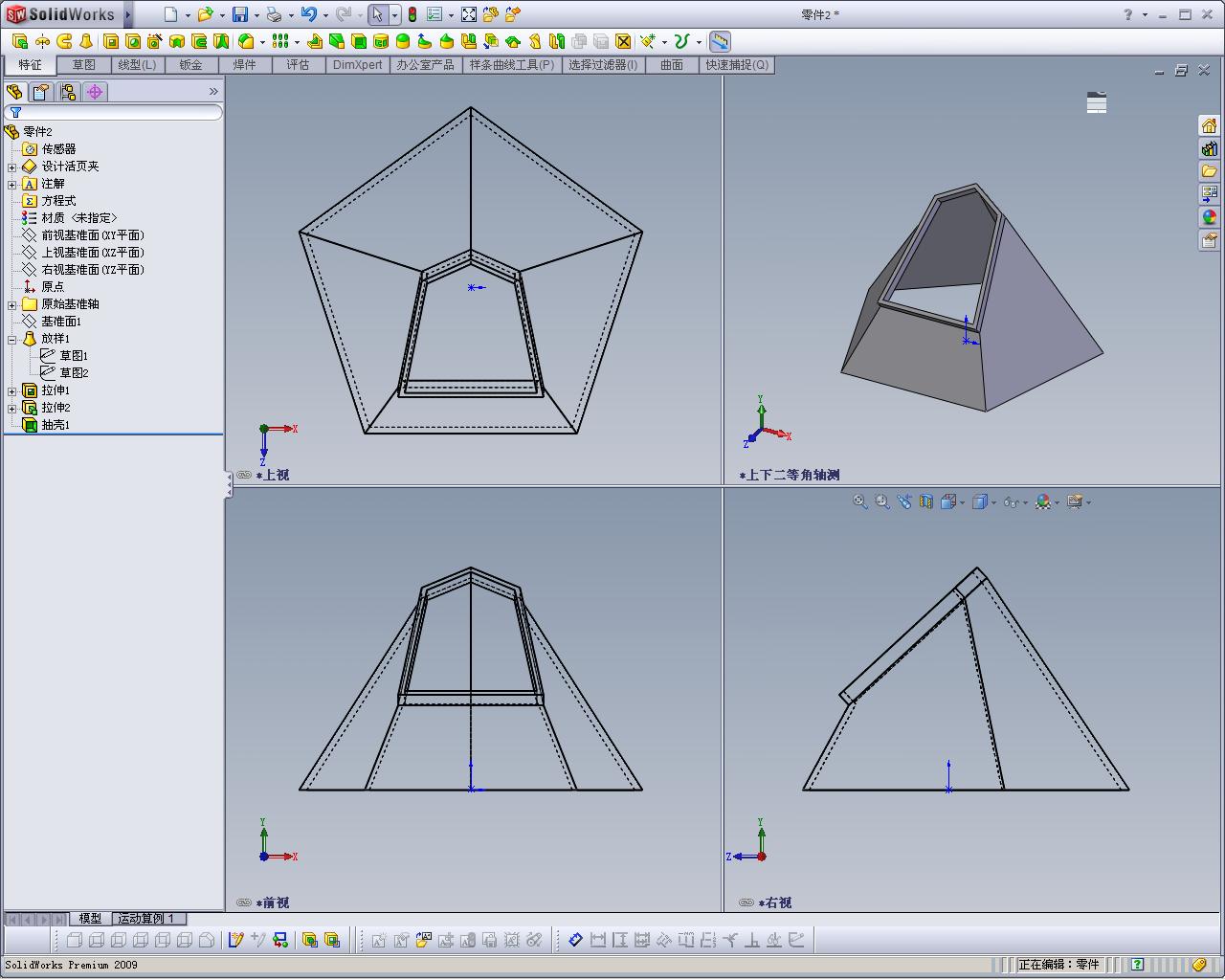

第二个做正五边形,放样到点,再做上面的部分,最后抽壳.

alelove · 发表于 2009-10-21 10:22:43

第1个可以做2次投影曲线,再做管道
第2个应该先切再拉伸那个5mm的,最后抽壳

amwpl · 发表于 2009-10-21 11:30:07

问你一下：加厚方向如何改变？
PRO/E中的混合点和边界混合在UG 中的相应的命令？
请赐教！

amwpl · 发表于 2009-10-21 11:44:42

放样到点是？

任生 · 发表于 2009-10-22 09:38:36

原帖由 amwpl 于 2009-10-21 11:44 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 |3 `4 [0 v8 k% ~& c/ x( ?' ^6 y' N放样到点是？

呵呵不好意思,回帖时看错了,还以为在SW版块那,我的方法是在SW里的方法,
UG不会用,不好意思

[ 本帖最后由任生于 2009-10-22 09:55 编辑 ]

zhengwei0618 · 发表于 2009-10-22 15:42:39

这个其实很简单啊
第一个：画出曲线，直接用管道命令
第二个：直接切割正五边形，然后拉伸断面

亚飞亚龙 · 发表于 2009-12-9 23:04:51

谢谢！！！楼上

andyzan · 发表于 2009-12-10 09:45:19

学习了，
