如何制作以下產品的仿形治具

stonyyang · 发表于 2009-9-29 15:01:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

因不會插入圖面，所以只有附件的零件，請各位DX不要嫌麻煩啊。

具體內容：產品有曲面，需要做一個治具，使產品母模面向下放入漢具內，完全貼合治具。

希望DX能夠給出詳細的步驟，我已經快被搞掛掉了，一直沒有答案。

在線等，呵呵。

danilso · 发表于 2009-9-29 16:02:17

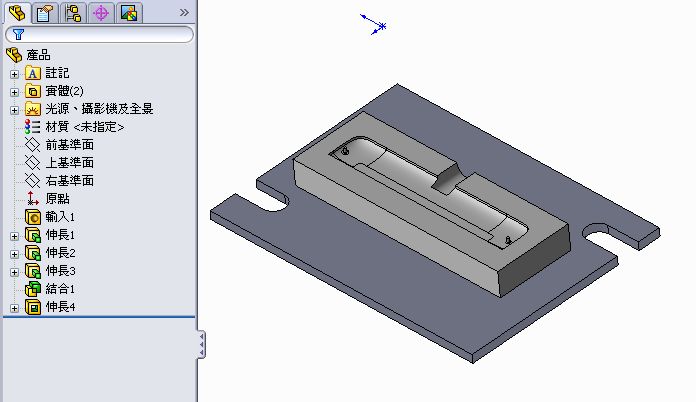

看看是不是這樣

mode1.rar (204.98 KB, 下载次数: 76)

stonyyang · 发表于 2009-9-29 16:28:05

對，就是這個樣子的，是怎麼做出來的啊？你的附件，我下載不下來。感謝。

danilso · 发表于 2009-9-29 16:48:27

先把殼填实画一個長方塊多实体再用組合命令布林運算減去殼就好了

stonyyang · 发表于 2009-9-29 17:06:52

謝謝了啊。

還有問下，為什麼在做第一個輔助實體的時候，需要把孔也做在圖上，這樣子的pin就不是直的了，而不做孔的話，就沒法做這個實體了，我也是卡在這裡了。謝謝。

妖人 · 发表于 2009-9-29 21:23:22

用組合命令布林運算減去殼就好了

这个命令在哪里

大地勇士 · 发表于 2009-9-29 22:34:53

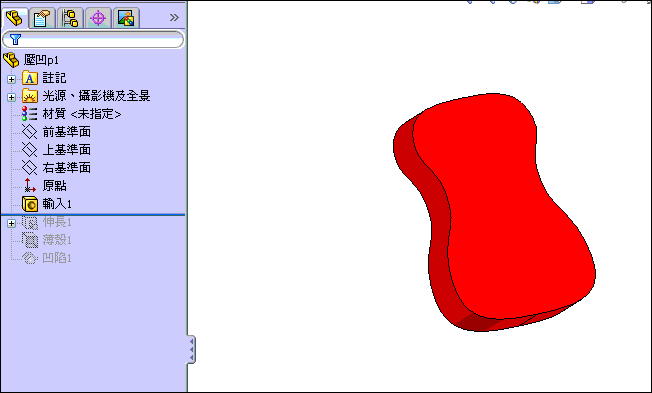

也可以用压凹工具来做。

stonyyang · 发表于 2009-9-30 08:37:39

可不可以幫忙講詳細點啊？怎麼用壓凹工具做啊？謝謝。

xuhongejo · 发表于 2009-9-30 09:51:38

原帖由 stonyyang 于 2009-9-29 15:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif
F: D, E* p3 i1 m; V) y; Q因不會插入圖面，所以只有附件的零件，請各位DX不要嫌麻煩啊。 I! i" z2 H3 Q% _5 o J, O, z* a+ z
5 I/ {1 m5 @+ ^+ }4 h* a% y0 p
具體內容：產品有曲面，需要做一個治具，使產品母模面向下放入漢具內，完全貼合治具。! Z, u0 \5 U, }3 b3 ^
6 p6 l. L4 u' ?* x5 q( e$ [
希望DX能夠給出詳細的步驟，我已經快被搞掛掉了，一直沒有 ...

我做模具无章法（从不使用模块）。

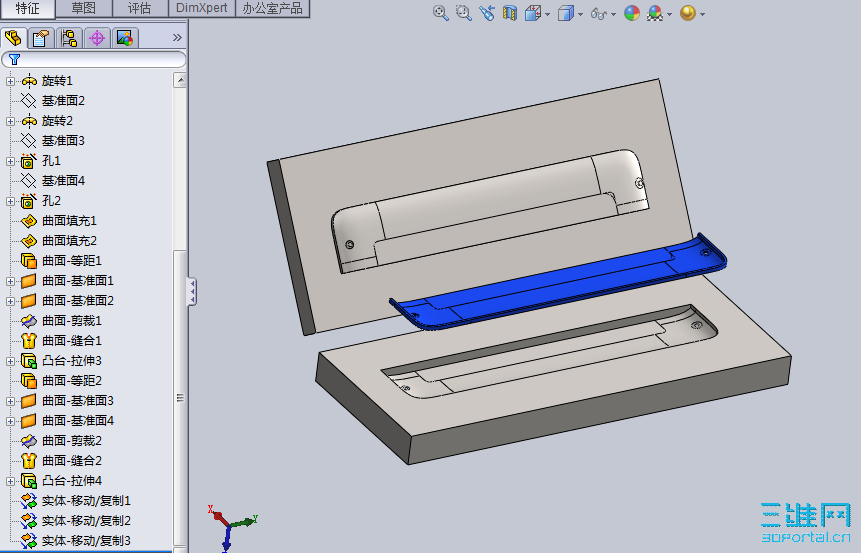

danilso · 发表于 2009-9-30 10:24:50

原帖由 stonyyang 于 2009-9-30 08:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif2 Z# S' d0 p+ p" d
可不可以幫忙講詳細點啊？怎麼用壓凹工具做啊？謝謝。

stonyyang · 发表于 2009-10-7 13:00:29

這位DX，你的solidworks版本太高了，打不開，呵呵。

stonyyang · 发表于 2009-11-18 11:24:45

經本人摸索，有以下幾種方式可以得到想要的曲面，前提都是要把曲面偏移後縫補成一個面，然後可以用模具裡的模具分分割工具，用特徵裡的分割工具，還可以用10樓所說的凹陷命令，另外，在pro/e裡面有一個命令是曲面加厚，這個是可以選擇加厚方向的，個人覺的這個命令是最簡單的，而solidworks沒有選擇方向，只能是與曲面垂直，這樣就會有誤差，強烈建議solidworks加入這個選項。
