[求助] 初学装配体 这个O型圈怎样放进去

[复制链接]
lueying
发表于 2009-9-28 10:30:09 | 显示全部楼层 |阅读模式 来自： 中国江苏南京

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

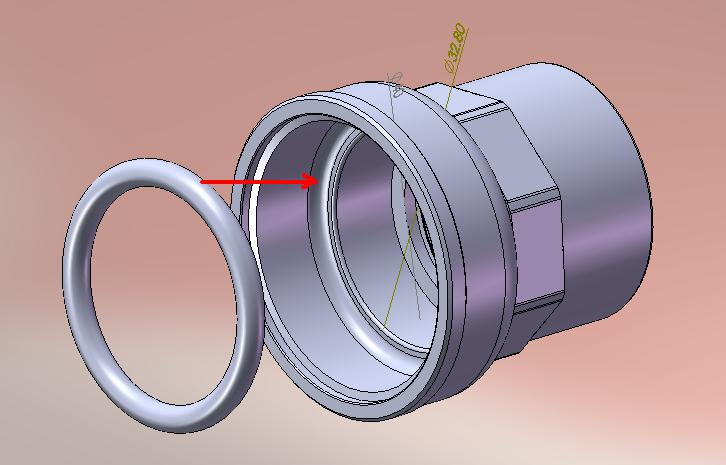

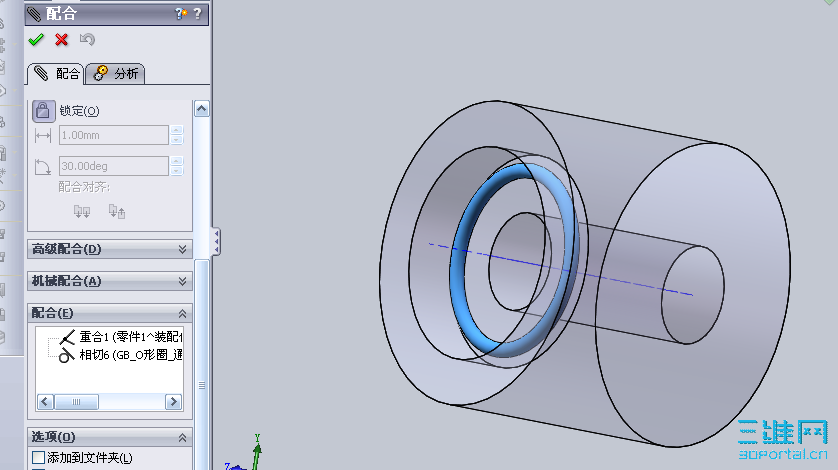

如图，要把这个O型圈放进去，配合条件该如何选择，我选了垫圈和体内壁，就只剩相切可选项了，是否还要添加辅助项目才能完成？具体操作还请详细指导，谢谢！
回复

举报

wwwzzzvvv
发表于 2009-9-28 10:38:33 | 显示全部楼层 来自： 中国安徽蚌埠
选择基准面（O型圈的前视、右视、上视）配合比较容易。; _$ v  d# P! L4 g/ F  I

: o  V8 V4 Y% T9 ]5 }; k/ Z: P[ 本帖最后由 wwwzzzvvv 于 2009-9-28 10:39 编辑 ]
回复 支持 反对

举报

fengp666888
发表于 2009-9-28 10:49:19 | 显示全部楼层 来自： 中国河南焦作
先让密封圈与管件同轴
  @' a0 T+ `3 ^2 i+ T  j( I% o7 T然后再相切试试
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-9-28 11:06:30 | 显示全部楼层 来自： 中国江苏南京
多谢二位指教！2楼所说我还是不明白具体的操作；3楼所说我已试过很多遍，结果如顶楼所述。
回复 支持 反对

举报

shimingqw
发表于 2009-9-28 11:50:15 | 显示全部楼层 来自： 中国陕西西安
试着改变一下配合方向
回复 支持 反对

举报

szzjj
发表于 2009-9-28 12:04:20 | 显示全部楼层 来自： 中国江苏苏州
同心加相切是正确的，这两个零件应该互相干涉吧。
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-9-28 12:24:24 | 显示全部楼层 来自： 中国江苏南京
水平很菜，还是不明白，请老师们一下具体步骤，谢谢！
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-9-28 12:31:13 | 显示全部楼层 来自： 中国江苏南京

回复 7# szzjj 的帖子

道理我想是这样的，可关键是如何选择才能有同心的选项，我现在选择垫圈和管内壁就只有相切选项。
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-9-28 12:36:38 | 显示全部楼层 来自： 中国江苏南京

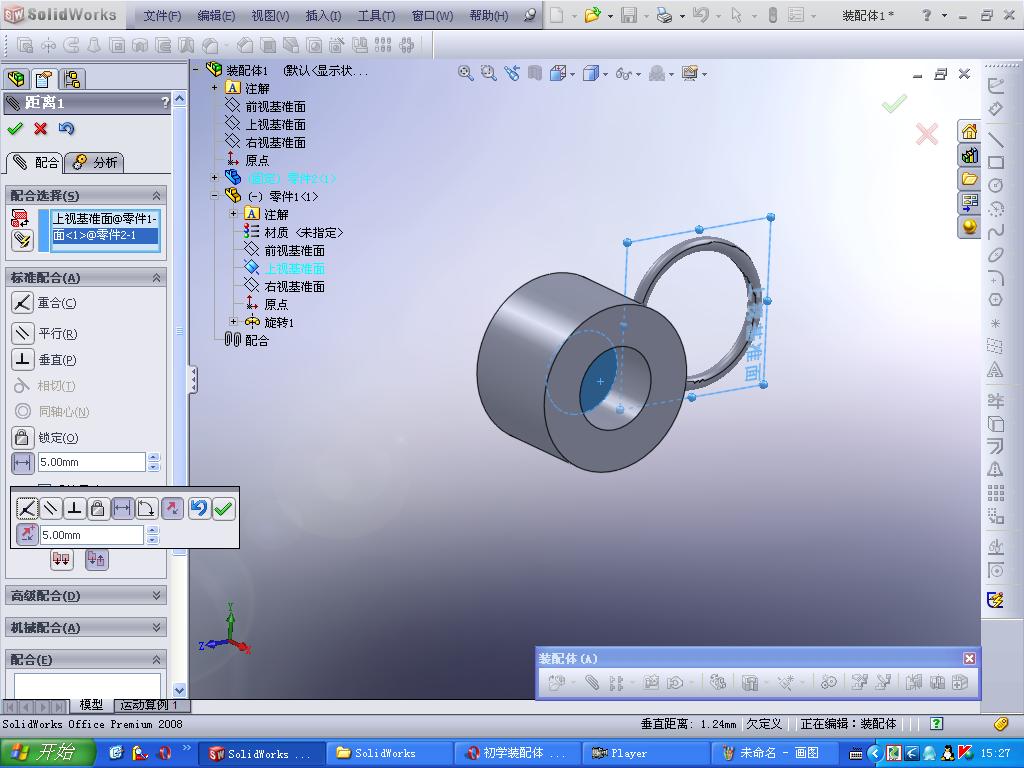

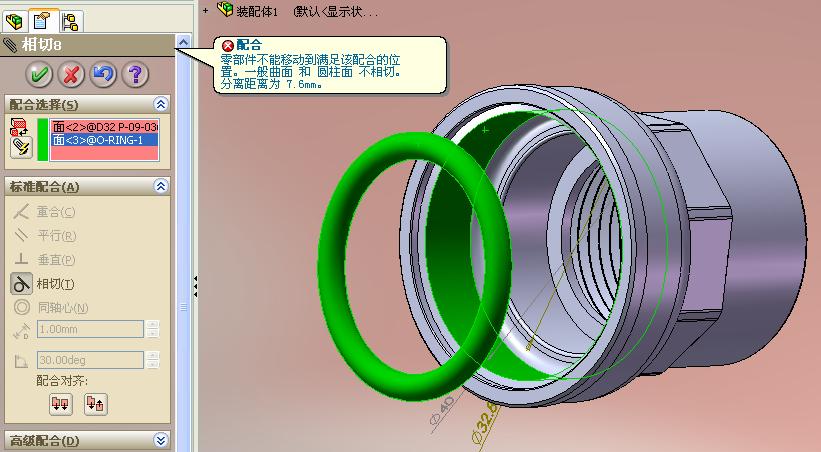

我现在遇到的情况如图
回复 支持 反对

举报

chenheag
发表于 2009-9-28 12:52:13 | 显示全部楼层 来自： 中国浙江温州
O型圈有一个中心点的，
回复 支持 反对

举报

憨憨
发表于 2009-9-28 13:07:03 | 显示全部楼层 来自： 中国四川资阳

回复 10# lueying 的帖子

可能有过约束
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-9-28 14:34:21 | 显示全部楼层 来自： 中国江苏南京

回复 11# chenheag 的帖子

草图里有中心点，但装配界面里没有。
回复 支持 反对

举报

shimingqw
发表于 2009-9-28 14:44:31 | 显示全部楼层 来自： 中国陕西西安

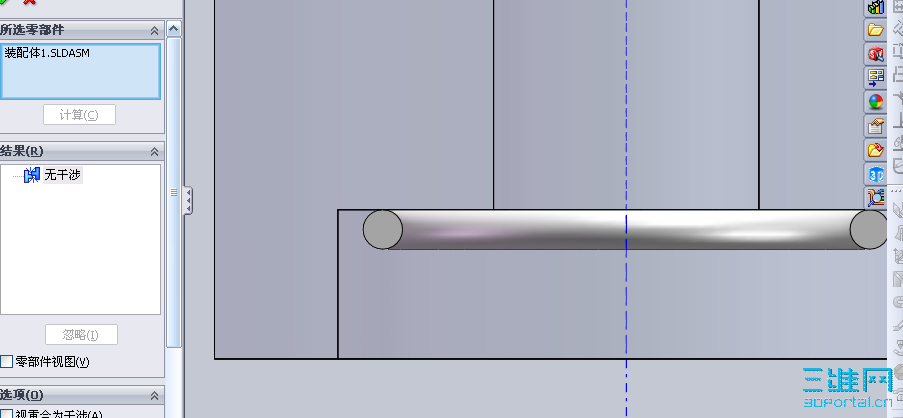

不干涉 截图1254120130.png
回复 支持 反对

举报

kahao
发表于 2009-9-28 15:35:38 | 显示全部楼层 来自： 中国上海

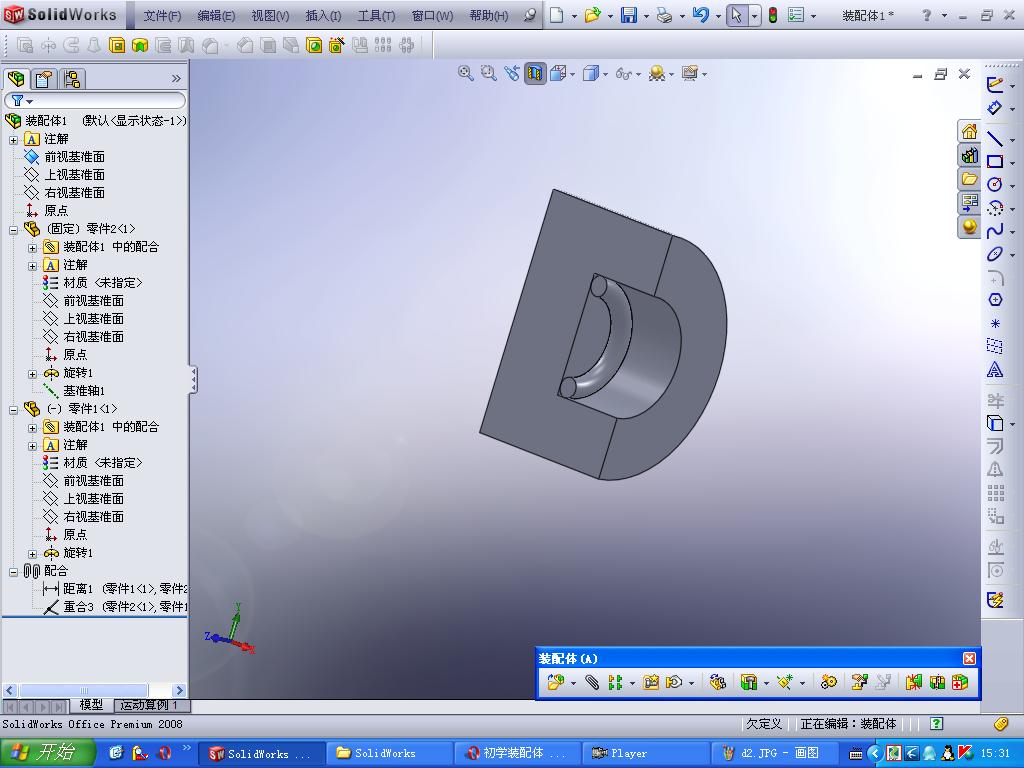

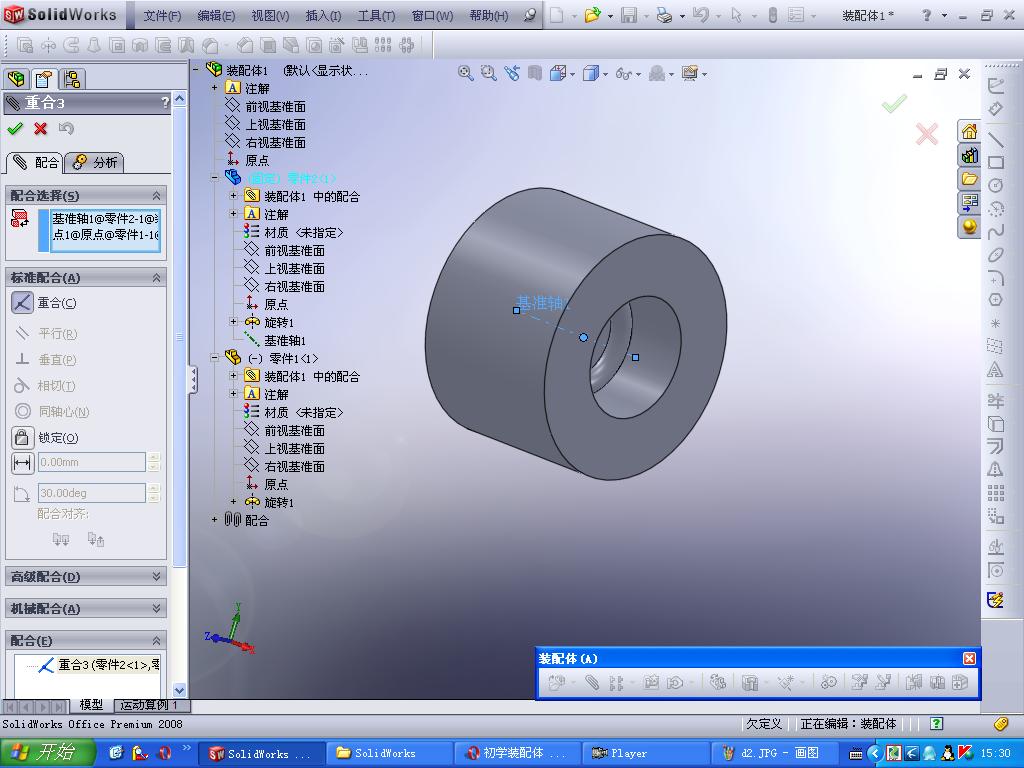

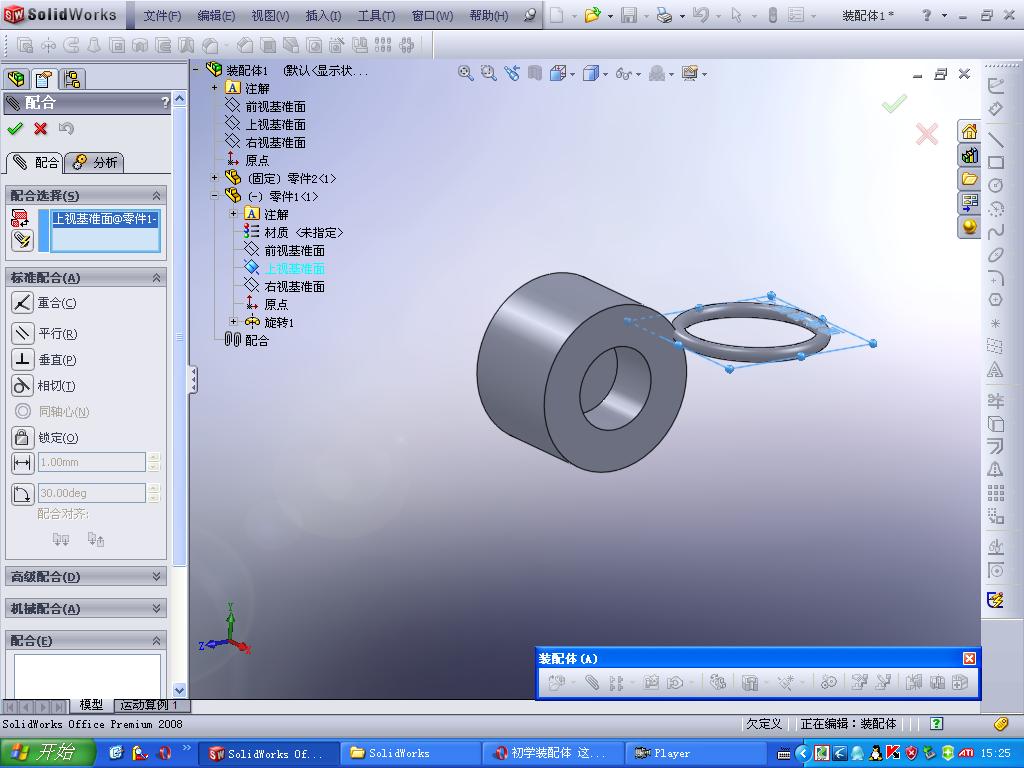

8 M: U' V& c1 G/ D- h$ |( F5 h d2.JPG , O1 N7 `' e1 ]4 b/ g& v# C- H3 g5 u
7 J! q2 s+ \$ U d4.JPG
9 L4 k( b; r) f4 w, k' @2 w, z加根基准轴 算好O圈基准面到底面距离 其他的看图吧
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-9-28 16:27:30 | 显示全部楼层 来自： 中国江苏南京

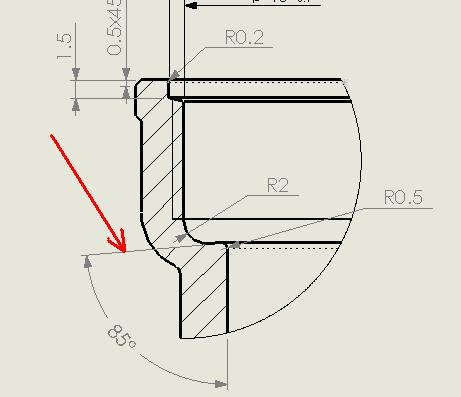

多谢楼上两位老师的耐心解答，我在提问时可能忽略了重要信息（如下图，装垫圈的台阶面是带角度的），以致那么多人指点过后我仍然做不出来，非常抱歉！
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-9-28 16:38:20 | 显示全部楼层 来自： 中国江苏南京
同轴问题已解决，就剩下垫圈和台阶的面接触问题了。
回复 支持 反对

举报

妖人
发表于 2009-9-29 21:21:27 | 显示全部楼层 来自： 中国浙江宁波
辅助面和接触面重合就好了！
回复 支持 反对

举报

zzshuang
发表于 2009-9-30 09:01:12 | 显示全部楼层 来自： 中国广东深圳
由于一般情況下o圈裝配后會壓縮，所以不必追求它們相切，直接給個距離才是正道。
回复 支持 反对

举报

LHX5849
发表于 2009-9-30 09:35:14 | 显示全部楼层 来自： 中国北京
o型圈的临时轴和管件圆柱面同轴，% I1 V6 x- D+ N3 y
o型圈的表面和管件平面相切。
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-9-30 16:13:26 | 显示全部楼层 来自： 中国江苏南京
多谢各位老师指教了！
回复 支持 反对

举报

yearbyyear
发表于 2009-9-30 16:17:29 | 显示全部楼层 来自： 中国江苏苏州
用同轴和相切应该可以搞定
/ ]8 k. A1 p1 Z& D+ a
6 ^+ ]- j( ~$ |, _" _  M: \+ L浙江台州的兄弟吧，很标准的阀体啊- N5 J, U9 w/ c) {5 e+ X3 `
有空多多交流一下，O(∩_∩)O~
回复 支持 反对

举报

danilso
发表于 2009-9-30 16:56:36 | 显示全部楼层 来自： 中国广东惠州
o型環的配合如果運用草圖的約束很多棘手的約束可迎刃而解.- }/ _3 K) p+ h. h
& Z" L: y; V. H( D+ k先約束同心5 U9 q+ `. B( u" X1 r  n

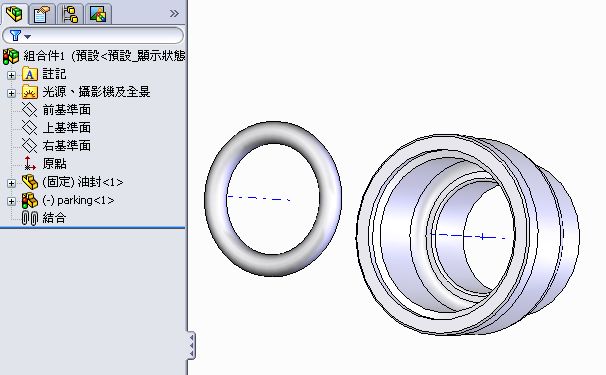

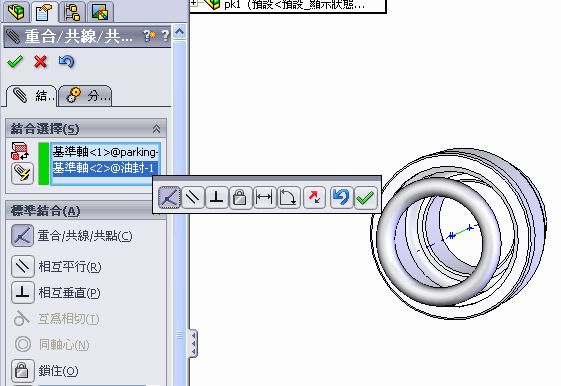

pk2.jpg # N- N: {% L9 M0 |
顯示草圖選這圓線

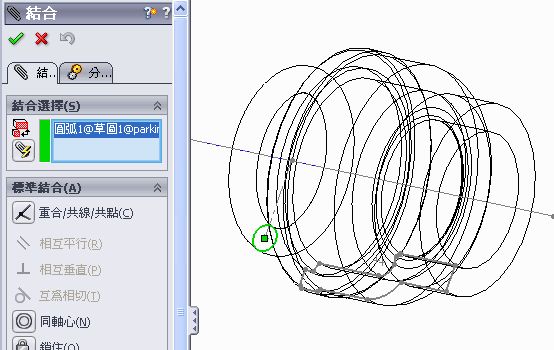

7 O& q; u9 r% x  m% r pk3.jpg
0 N7 ?5 k3 H4 j, ~, C' h再選要貼合的r角線

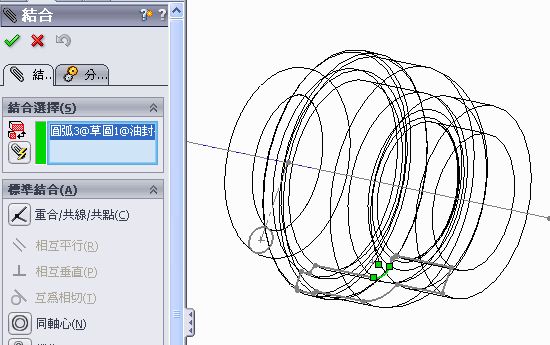

4 S. D; w' e" X8 t) } pk4.jpg ' l1 [  F0 L5 G/ u8 c
選同心約束,如果不同大小的圓選相切.

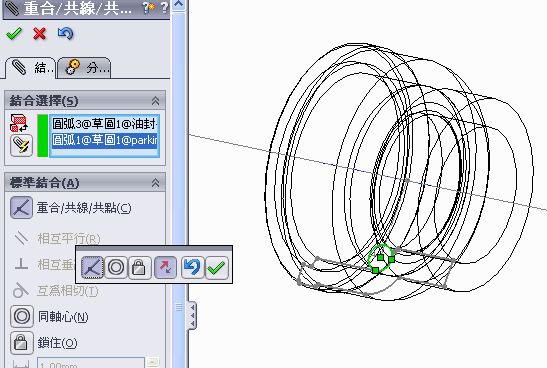

3 z3 _; r" T/ m8 T/ h pk5.jpg

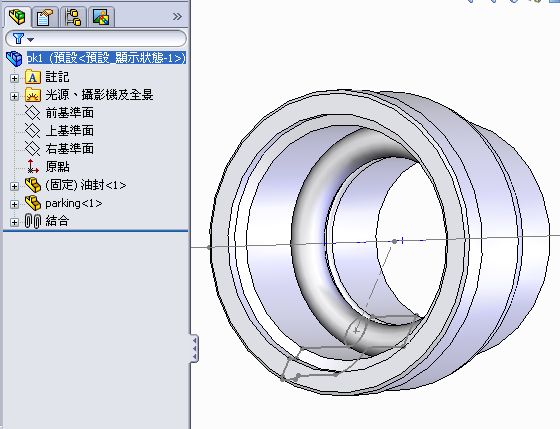

) H9 O  A* e% y3 `5 t* s0 G pk6.jpg

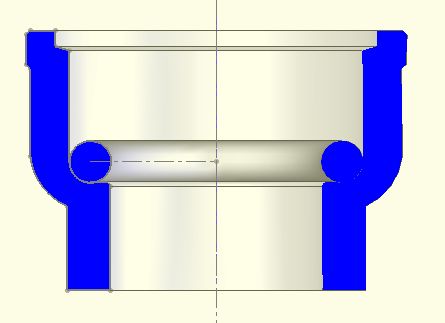

! S$ q8 G& N4 P. Z pk8.jpg
1 ?& K/ S, B: I- U/ H1 W9 |! D3 c4 @# k8 s1 q0 E

3 A. O! @. r! m6 Z) ~! h+ y8 l% g1 ^: B! u0 ~' A$ s6 Z7 P

0 z, ?5 h4 Y/ }  i7 u[ 本帖最后由 danilso 于 2009-9-30 16:58 编辑 ]
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-10-2 19:31:40 | 显示全部楼层 来自： 中国江苏南京

回复 22# yearbyyear 的帖子

谢谢指导，我是江苏的，工作和阀门相关，但对于作图却没什么要求，我是业余自学充电的。以后还请多关照，谢谢！
回复 支持 反对

举报

lueying
 楼主| 发表于 2009-10-2 19:51:47 | 显示全部楼层 来自： 中国江苏南京

回复 23# danilso 的帖子

谢谢你非常棒的教程，但由于模型外部有六角，所以我是用拉伸成型的，R角是用圆角特征，在草图里没有R角线可选。你在教程里是草图旋转成型的，思路和方法我学习并记下了，谢谢！
回复 支持 反对

举报

dwsxsl
发表于 2009-10-3 16:57:08 | 显示全部楼层 来自： 中国陕西商洛
建个基准轴和基准平面就可以了
回复 支持 反对

举报
