各位看看这个钣金图纸转成SW三维图好不好转

longrl · 发表于 2009-9-24 11:07:19

您需要登录才可以下载或查看，没有帐号？注册

x

各位帮忙看看此件转成三维图好不好转，我怎么也画不出来，感觉挺难的！看一看有没有有兴趣的人，帮忙转化一下！谢谢！！

[ 本帖最后由 longrl 于 2009-9-26 11:08 编辑 ]

haiertao88 · 发表于 2009-9-24 11:08:20

把三视图发来，要autocad格式的，

longrl · 发表于 2009-9-24 11:22:19

呵呵~刚刚不好意思！可能JPEG格式的看的不是很清楚，现将以上CAD版的3视图上传。

haiertao88 · 发表于 2009-9-24 11:39:31

最好把这个图片的切线去掉

longrl · 发表于 2009-9-24 11:42:31

不明白您的意思！这个图纸是别人用PRO-E画好后转过来的。

longrl · 发表于 2009-9-24 11:43:34

这个图的关键是上面的两个面不好做。

tony_hao · 发表于 2009-9-24 13:42:45

这个应该是冲压成形的吧，而不是钣金折弯的吧？

longrl · 发表于 2009-9-24 14:10:50

也可以使用焊接方式。只要有造型，就可以了。

wqmzy111 · 发表于 2009-9-24 21:15:45

根据图纸尺寸做3D啊

wwq-qd · 发表于 2009-9-25 08:41:36

这个用solidworks 2010 应该很简单了

longrl · 发表于 2009-9-25 08:57:16

有做好的发个上来看看

chif0360 · 发表于 2009-9-25 09:50:49

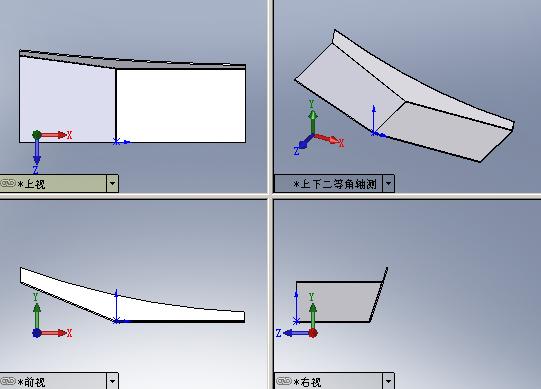

简单的做了下，尺寸不一定十分准确，DWG视图中一些尺寸好像也无法对应

hbzyzyc · 发表于 2009-9-25 12:57:57

献丑了

零件3.rar (151.75 KB, 下载次数: 25)

longrl · 发表于 2009-9-26 08:08:26

Chif0360用钣金绘制的感觉挺好，hbzyzyc使用拉伸的切除的方法也不错。各位真是有心人啊!看来千变不离其宗啊!看来只要用心总结，解决的好办法还是很多的啊！谢谢了！
