关于装饰螺纹线

jiboliao

如图：
. a& e( _+ W* T% T: C6 `% }4 [+ t& F
4 y& ]0 @- B8 f' o' ~* I

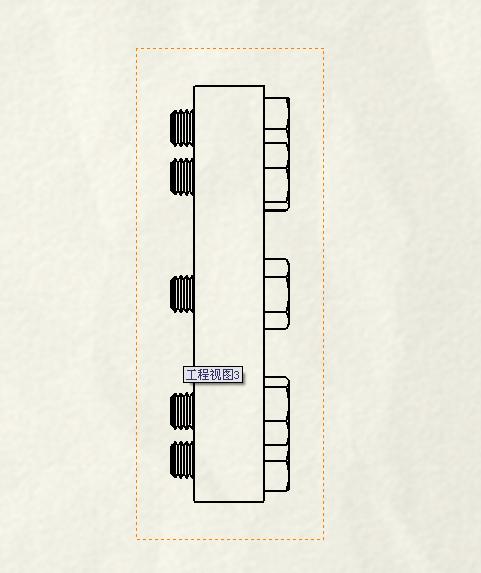

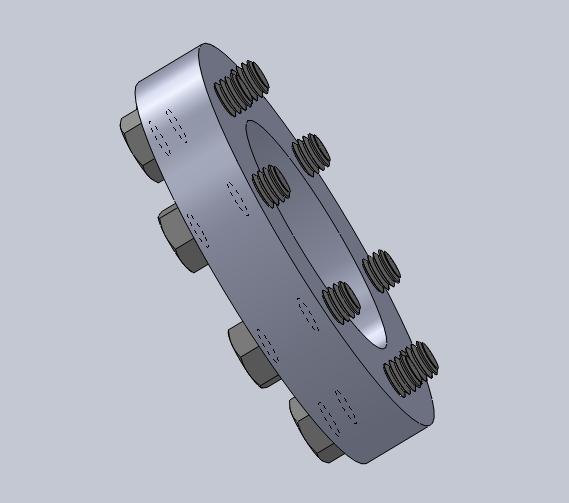

: u1 N* B6 X0 _. T0 @6 u5 }8 @怎么在工程图中显示符合国标的装饰螺纹线，而不是像装配图那样显示图解的？（螺栓用的是迈迪的标准件）

[ 本帖最后由 jiboliao 于 2009-9-20 23:24 编辑 ]

kinggg0316

库里应该有选择的吧,会提示里是否要求以装饰螺纹线输出的吧,法恩特里是有的,
6 ]5 _% Y* `1 E/ C9 ^3 c如果没有提示,就在零件里将旋转切除压缩,再将装饰螺纹线显示出来

pss0902

楼主查看一下迈迪标准件库里的螺栓上螺纹是扫描切除的？还是使用的装饰螺纹线，如果是扫描切除的，SW不会把它当成螺纹的，也就无法做到符合GB标准，只能是楼主图片的效果。

ycxcx

貌似在迈迪工具集——设置——标准设置中将第一项的钩去掉就可以了。

nangueiyan

你这个螺纹是怎么生成的？比如FNT或者MD?都没有关系，你打开生成这一特征的这一步。你就可以发现有一个螺纹的标记，把这个标记压缩，图面上就没有表示螺纹的虚线了，而且可以断定该表示螺纹的虚线于螺栓无关，而是螺孔的。
