这种形式如何装配

txz1314 · 发表于 2009-9-18 17:02:36

您需要登录才可以下载或查看，没有帐号？注册

x

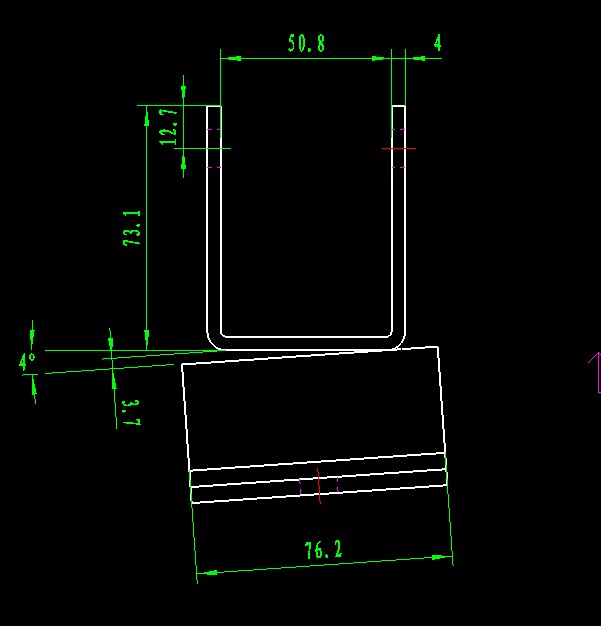

如图所示这种形式带角度的两实体如何装配

chif0360 · 发表于 2009-9-18 17:32:43

点定义线和面重合，线和面距离，面与面之间角度，完毕

cdssy · 发表于 2009-9-18 23:02:45

这个图有些矛盾，连实物可能都无法装配到所需的尺寸

txz1314 · 发表于 2009-9-19 07:26:53

这个是焊接件

txz1314 · 发表于 2009-9-19 07:30:51

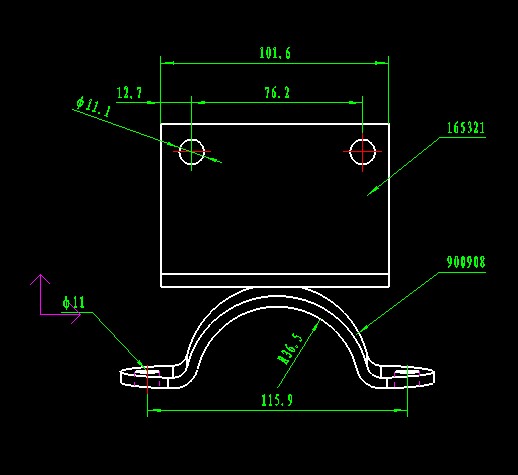

这个图大家就明白了不是两个平面

pss0902 · 发表于 2009-9-19 08:22:12

在零件中添加基准面，然后到装配体用基准面重合配合。
