[原创] 模具失效分析综述

[复制链接]
发表于 2009-9-17 09:54:27 | 显示全部楼层 |阅读模式 来自: 中国江苏泰州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
以交流为目的,请大家批评指正,谢谢。poxiangzi@126.com
( v6 e/ z1 g8 F+ o3 U# E" s
0 z" j1 z& `5 @# M, v# h
前言

& I& d6 X4 \& ^5 d      本文作为公司20097月份培训讲义,培训主题为“模具选材及失效分析”,由于多种原因没有及时实施,现讲义主要文本均已完成,发给大家,请不吝指正。* s  P; F; O2 J- E" Y
      讲义主体部分在文档“模具失效分析综述”中,主要内容包括:1 l0 ?+ k: w: L- a

- S# t- F0 ^& o  m( i1 n+ y1
)模具材料;( f, m0 n5 T5 _9 ]
! c' F1 X% p1 _7 e) S! G
2
)锻造模具常见失效形式;3 R! F- {" W: T

5 _" e% ?7 g* G) E3
)失效分析基本方法;0 S+ S9 v, h+ t4 I; s# z1 ?

( Z! F" @+ t/ g4
)提高模具寿命的方法;
& }! R( j4 O) W4 [) w: y      重点讲述内容为第2)部分、及第4)部分。其中第2)部分对公司模具的失效形式进行了较全面的总结;第4)部分重点讨论了一类失效问题统一力学模型的建立;第1)部分主要是一些关于模具材料方面的常识性的知识;第3)部分主要关注模具失效管理规范的建立,可以参考附件2的内容一并解读。
: h6 \6 r: q) H& h讲义还包括两个附件:: G1 p" Z& Q" w( D: H
1)常用热作模具钢的钢号、特点与应用;! m. U2 q: T7 n5 ~6 A
2)加工制造业质量管理失效模型;
8 H2 r, G+ Y1 G, P* I) W+ }/ F    这两个附件也是讲义的重要组成部分,其中附件1作为主体部分“模具材料”讲述部分的补充是十分合适的;附件2阐述了一种用于加工制造业质量管理失效模型、并运用该模型讲述了公司目前质量管理的现状,对理解公司目前质量管理面临的问题、及提高公司的质量管理水平有一定的借鉴作用,当然此文仅是一家之言,读者可以自由选择是否要接受它所表述的思想。* ^/ p8 t1 ^9 r0 Z: `& V/ X- q0 R

; U" m( L3 H  g* H1 t[ 本帖最后由 poxiangzi 于 2009-9-17 16:29 编辑 ]

《模具失效分析综述》第一章.pdf

202.46 KB, 下载次数: 106

《模具失效分析综述》附录1《常用热作模具钢的钢号、特点与应用》.pdf

208.97 KB, 下载次数: 98

《模具失效分析综述》附录2 加工制造业质量管理失效模型.rar

1.72 MB, 下载次数: 105

《模具失效分析综述》第三章.rar

1.28 MB, 下载次数: 97

《模具失效分析综述》第四章.part1.rar

1.91 MB, 下载次数: 103

《模具失效分析综述》第四章.part2.rar

1.91 MB, 下载次数: 93

《模具失效分析综述》第四章.part3.rar

1.91 MB, 下载次数: 101

《模具失效分析综述》第四章.part4.rar

1.91 MB, 下载次数: 103

《模具失效分析综述》第四章.part5.rar

1.55 MB, 下载次数: 91

《模具失效分析综述》第二章.part01.rar

1.91 MB, 下载次数: 100

《模具失效分析综述》第二章.part02.rar

1.91 MB, 下载次数: 96

《模具失效分析综述》第二章.part03.rar

1.91 MB, 下载次数: 99

《模具失效分析综述》第二章.part04.rar

1.91 MB, 下载次数: 99

《模具失效分析综述》第二章.part05.rar

1.91 MB, 下载次数: 100

《模具失效分析综述》第二章.part06.rar

1.91 MB, 下载次数: 106

《模具失效分析综述》第二章.part07.rar

1.91 MB, 下载次数: 94

《模具失效分析综述》第二章.part08.rar

1.91 MB, 下载次数: 97

《模具失效分析综述》第二章.part09.rar

1.91 MB, 下载次数: 96

《模具失效分析综述》第二章.part10.rar

1.91 MB, 下载次数: 94

《模具失效分析综述》第二章.part11.rar

1.91 MB, 下载次数: 100

《模具失效分析综述》第二章.part12.rar

1.91 MB, 下载次数: 94

《模具失效分析综述》第二章.part13.rar

1.91 MB, 下载次数: 99

《模具失效分析综述》第二章.part14.rar

1.91 MB, 下载次数: 98

《模具失效分析综述》第二章.part15.rar

1.91 MB, 下载次数: 96

《模具失效分析综述》第二章.part16.rar

1.91 MB, 下载次数: 94

《模具失效分析综述》第二章.part17.rar

1.91 MB, 下载次数: 91

《模具失效分析综述》第二章.part18.rar

1.91 MB, 下载次数: 97

《模具失效分析综述》第二章.part19.rar

1.91 MB, 下载次数: 92

《模具失效分析综述》第二章.part20.rar

1.91 MB, 下载次数: 94

《模具失效分析综述》第二章.part21.rar

1.91 MB, 下载次数: 100

《模具失效分析综述》第二章.part22.rar

1.91 MB, 下载次数: 93

《模具失效分析综述》第二章.part23.rar

1.91 MB, 下载次数: 100

《模具失效分析综述》第二章.part24.rar

503.76 KB, 下载次数: 94

《模具失效分析综述》封面、前言及目录.pdf

181.71 KB, 下载次数: 87

评分

参与人数 2三维币 +90 收起 理由
★新手★ + 60 精华奖励!
hxg168 + 30 好资料,感谢您对论坛的支持!

查看全部评分

 楼主| 发表于 2009-9-17 10:01:52 | 显示全部楼层 来自: 中国江苏泰州
因全文较长,包括附录超过16000字,且图片很多,故文件较大,所以分章节上传。4 _2 j- w& F( ^' b+ `1 |8 @
+ \' j7 S( U+ d$ [4 p/ w) c

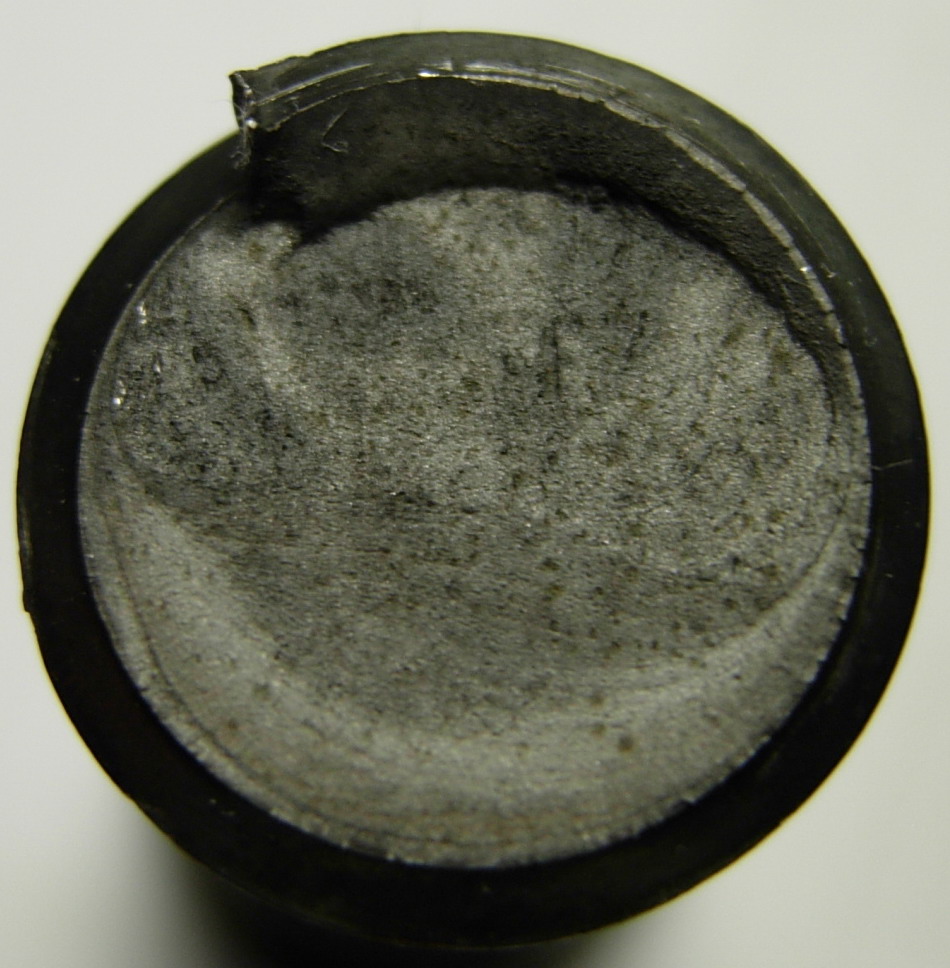

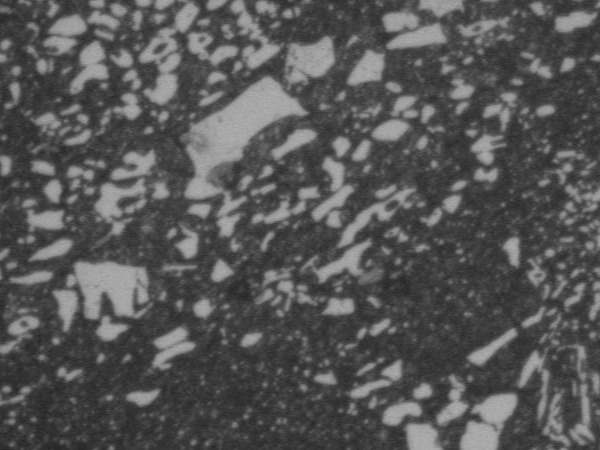

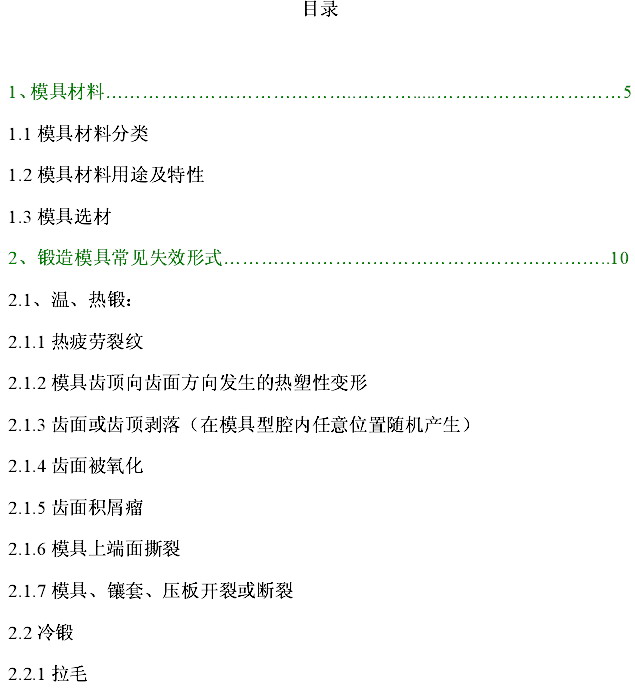

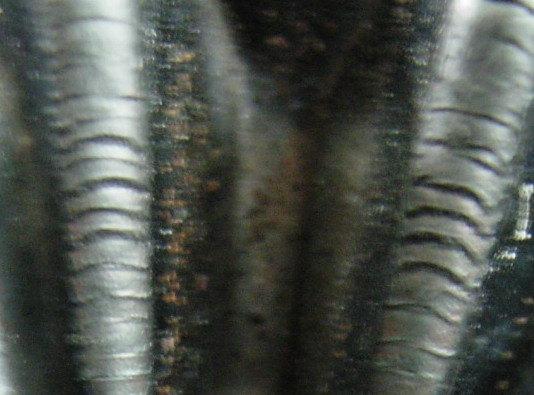

这是部分章节内容预览。
( l5 t# [  e, u. b7 `# |8 |& f% V. E9 ?) Z  ^8 u% }
重点向大家介绍的是第二章、第四章、及附录2的内容。
' j# Q9 r( s, i' j! N) ^  j: g/ O/ n, G
[ 本帖最后由 poxiangzi 于 2009-9-17 13:28 编辑 ]
发表于 2009-9-17 10:45:57 | 显示全部楼层 来自: 中国广东广州
文件附件发在同楼层,再发几张内容精彩写真,版主会加银!
 楼主| 发表于 2009-9-22 08:11:02 | 显示全部楼层 来自: 中国江苏泰州
坛子里面没有做锻造模具的同行吗?呵呵。
发表于 2009-9-22 13:35:02 | 显示全部楼层 来自: 中国广东东莞
我們也有鍛造,不知道樓主是做那個行業,齒輪?
 楼主| 发表于 2009-9-22 15:24:42 | 显示全部楼层 来自: 中国江苏泰州
原帖由 tycat 于 2009-9-22 13:35 发表 http://3dportal.cn/discuz/images/common/back.gif
' a4 \+ r. O% Y. h2 p0 w! [6 u我們也有鍛造,不知道樓主是做那個行業,齒輪?

% O0 Z) i& I3 [
3 q9 ]" \, M& O6 p( S是齿轮(2楼的图片应该可以看得出来的),楼上也是吗?多多指教。
 楼主| 发表于 2009-9-25 08:09:17 | 显示全部楼层 来自: 中国江苏泰州

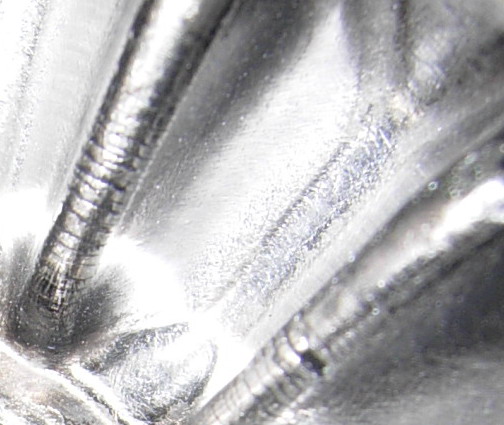

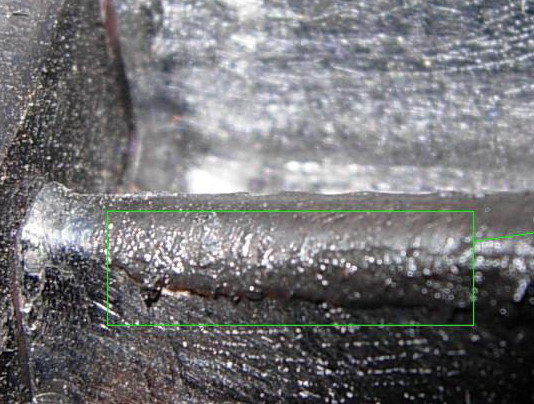

再上几张图片吧,呵呵。
8 I- c  u; g7 Z1 Y* v4 H! m& u4 j7 A- h1 u2 L( Y/ B% O
[ 本帖最后由 poxiangzi 于 2009-9-25 08:10 编辑 ]
发表于 2009-9-25 20:44:54 | 显示全部楼层 来自: 中国黑龙江哈尔滨
我们做锻造模具用的是5CrMnMo,楼主用的是什么模具钢
 楼主| 发表于 2009-9-26 09:12:49 | 显示全部楼层 来自: 中国江苏泰州
原帖由 tcjshb 于 2009-9-25 20:44 发表 http://3dportal.cn/discuz/images/common/back.gif
$ k+ s! y. B3 f) _, g) I我们做锻造模具用的是5CrMnMo,楼主用的是什么模具钢

* m# \  C1 ^. N, W
/ [# Z& L% c7 N  A分冷锻、热锻的,材料不同,有很多,我已经列在第一章了,谢谢关注,多指教。
 楼主| 发表于 2009-10-3 10:43:41 | 显示全部楼层 来自: 中国江苏泰州
期待看到大家的讨论,有问题可以提问,再发几张内容预览,中秋节做一下广告,呵呵,大家节日快乐。
发表于 2009-10-3 10:59:45 | 显示全部楼层 来自: 中国广东佛山
很好的资料,对本人帮助很大,多谢楼主!希望斑竹加精!
 楼主| 发表于 2009-10-13 15:30:38 | 显示全部楼层 来自: 中国江苏泰州
原帖由 198zxh 于 2009-10-3 10:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; `% Z" V! R/ ~3 S2 ~很好的资料,对本人帮助很大,多谢楼主!希望斑竹加精!
( }3 n, ?, @, V& O6 q

( F/ ]1 Q( T6 u6 H& K呵呵,本贴正在申请加精,请大家支持,谢谢。
 楼主| 发表于 2009-10-13 15:31:55 | 显示全部楼层 来自: 中国江苏泰州
原帖由 198zxh 于 2009-10-3 10:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif
" ?& I% g5 l$ }很好的资料,对本人帮助很大,多谢楼主!希望斑竹加精!

7 B$ t+ X, c: U; G; B& T9 \8 [  i! l6 j/ |; O& b- S6 N
本贴正在申请加精,请各位支持,谢谢。
8 B" x4 J; z9 R0 T8 X3 q+ z3 \/ `5 v
最重要的是请各位多多发表意见,参与讨论。不好意思,多发了一贴。
8 [' W+ S; t) ?& O$ J1 k4 k$ |6 F/ V& n3 f; z5 Z; T

( {2 D% ?# n6 [- K# `7 _5 I
6 s4 ^8 |. ?6 n$ ^重点向大家推荐第2章、第4章、及附录2,大家请多多指导。
8 f/ S; h* e/ i- d3 _
; v6 R% G! m# H! w第2章主要讲述了锻造模具失效的现象,失效样本很丰富(大量高清图片),应该包含了锻造模具大部分失效形式;3 d4 v8 W5 ]- k; |( Z

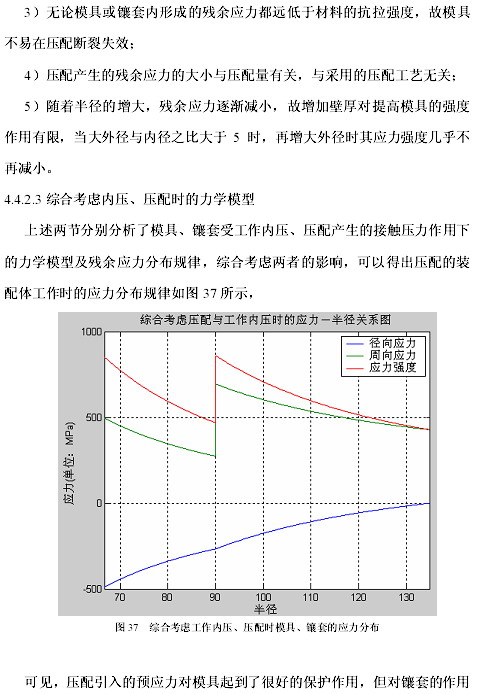

' Y/ \2 p- f7 o8 O  K+ K5 n第4章主要讲述了一类径向开裂的模具的力学模型的建立,其中包含了作者自己的理解,对大家分析类似问题应有益处(组合模具的受力分析、预应力结构、实际工程问题的简化、裂纹扩展方向与拉应力的关系);
% D0 ^, X. }% b8 \" X

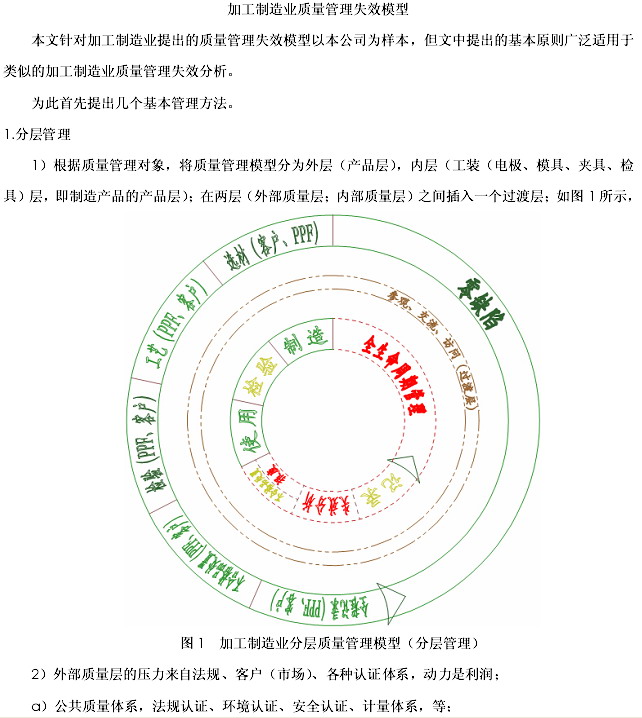

- O: A6 m- X0 K1 a, }! G附录2提供了一种用于质量管理失效分析的一个模型,主要针对加工制造业内部质量管理(即生产产品的产品质量管理),提出了自己的一些见解,供大家讨论、参考。
+ @4 v" o& q# Z" e
2 @% h* _5 Q" |" r; y! N
[ 本帖最后由 poxiangzi 于 2009-10-13 15:46 编辑 ]
发表于 2009-10-13 15:46:40 | 显示全部楼层 来自: 中国广东广州
把资料大门打开,改为技术讨论会堂,让帖子发挥更完美的作用,它就是技术精品!
发表于 2009-10-13 23:18:50 | 显示全部楼层 来自: 中国上海
我刚入行不久,好好学
发表于 2009-10-14 10:15:16 | 显示全部楼层 来自: 中国广东佛山
帮楼主顶上去.: l/ N% ~# h! v- i  V6 B, \2 m
好酒都在做广告.
! n! t6 T- r( E" z  b) Q" ` 我来加点风, 让火旺点.
8 F* P7 M7 m, o5 q& J7 s模具失效方面的好资料.
发表于 2009-10-15 17:36:11 | 显示全部楼层 来自: 中国福建厦门
我怎么打不开呀? ;) ;)
 楼主| 发表于 2009-10-15 20:27:23 | 显示全部楼层 来自: 中国江苏泰州
原帖由 fengbao_02 于 2009-10-15 17:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 F- W: ?3 ~. u7 y" E( e+ `' y. N我怎么打不开呀? ;) ;)
0 l; Z/ ~: c5 W5 ?: Y2 R
6 s* n1 m' d$ s- p+ B# m7 Y; H" a
怎么打不开呢?第2章、第4章是分成了多个压缩包的,必须全部下载到本地硬盘同一个目录中才能解压,解压后都是pdf格式的,方便阅读,还有什么问题吗?7 k" ?) i7 P9 ~6 w! ?- N3 K: n
) P+ a7 L8 y! t0 M: D
请多发表意见或看法,期待你的参与,有问题请再提。谢谢参与。
+ O( Q! b7 H- \, U/ e: k) J! j4 U% q/ s. Y3 ~. J( F* p
呵呵,很高兴此贴申请精华贴成功,感谢各位、及版主的支持,工作之余,带大家休息一下,超越你的期待:
; _' ]( t5 Q/ s6 M: thttp://www.3dportal.cn/discuz/viewthread.php?tid=808930&pid=4154046&page=1&extra=#pid4154046
% ?4 c# k% O# w5 T! K' W. o* s* U/ [! e. f3 `& `! t/ U
[ 本帖最后由 poxiangzi 于 2009-10-15 23:01 编辑 ]
发表于 2009-10-16 16:01:44 | 显示全部楼层 来自: 中国辽宁沈阳
原帖由 poxiangzi 于 2009-10-13 15:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif% H" x5 I" i- s4 A
# p( ~/ w, j4 Z+ _- H9 s
1 u! `" s7 y$ i" r* |
本贴正在申请加精,请各位支持,谢谢。
' o. K: X) o4 j4 q9 ^  o: |% I# _: b- d$ g
最重要的是请各位多多发表意见,参与讨论。不好意思,多发了一贴。
" ^# b2 R: v) S0 t, y- R8 B
; Y. G  ~1 v! U2 ~  v
2 Q9 M% A) p9 Q. h, h( e7 P' ^* j& n
重点向大家推荐第2章、第4章、及附录2,大家请多多指导。+ G/ m2 j: g5 g3 d  e$ W6 _6 e8 k

* L7 y" `, E5 g, n+ ], s0 d第2章主要讲述了锻造模具失效 ...
5 H" ?: T! R  L! D& R
5 r, b8 f7 ^' B- r
恭喜加精成功。非常感谢。加精是对你努力的表彰。
发表于 2009-10-16 18:57:46 | 显示全部楼层 来自: 中国河北衡水
确实高手,建议直接拉入技术团队
发表于 2009-10-19 13:38:08 | 显示全部楼层 来自: 中国广东东莞
支持楼主,强力要求楼主的贴子加精华
 楼主| 发表于 2009-10-20 00:04:28 | 显示全部楼层 来自: 中国江苏泰州
原帖由 郝工在线 于 2009-10-16 18:57 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 f: Q* w! M2 k. X6 X' p8 z# j确实高手,建议直接拉入技术团队

1 _5 m% R8 J6 l' b* p: o  s7 C1 w6 q* O9 `% @
只是期待成为高手,对模具领域只攻一端,呵呵,有点狭隘,希望能多交流,所以贴了这个帖子,对于模具的其它应用知之甚少,所以过来学习,多谢各位支持。
 楼主| 发表于 2009-10-20 00:08:42 | 显示全部楼层 来自: 中国江苏泰州
原帖由 handsome1 于 2009-10-19 13:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif! G! [. n" E& P9 j
支持楼主,强力要求楼主的贴子加精华
7 \  T  Z  {. d% D, A
4 X& N! l, r' s6 c+ u8 S: m' l4 b5 r- _
7 [1 U, D# k9 b+ j8 S
如果看了这个帖子能有收获,我很高兴;如果看了这个帖子能提些建议、或指出不足、或提些问题,我更高兴;呵呵,欢迎加入,睡前记得给自留地浇浇水。记得常来
发表于 2009-10-29 21:51:00 | 显示全部楼层 来自: 中国江苏苏州
下载下来了,很好的资料,谢谢楼主。- I/ Q6 w" i- I: H2 L8 E1 I
文件大了点,特别是第二章,46M,要是把里面的照片压的小一点,这个pdf档肯定能小很多。
 楼主| 发表于 2009-11-2 20:50:20 | 显示全部楼层 来自: 中国江苏泰州
原帖由 czy_abc 于 2009-10-29 21:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 k) l, s& G! l! o- n9 g# b下载下来了,很好的资料,谢谢楼主。' l4 ^0 Y2 B' Y' I# E: ~; s) p% S
文件大了点,特别是第二章,46M,要是把里面的照片压的小一点,这个pdf档肯定能小很多。
4 Q( i. B9 x! _" J, ]
$ |) V" H. x% d0 o4 ]
考虑到阅读效果,没有把图片压缩,所以第2章大了点,非常抱歉让大家花银子了。 ( L6 R' F. G$ y5 ]0 m

2 I- l& @" N3 U9 j2 |如果你已经阅读本文,提出一点建议、或问题请大家讨论一下吧,非常感谢你的参与,期待更多针对文章本身的意见。
. ?. D5 S' a5 |6 u/ e# Y& H& D8 f3 {7 U7 w% Q

2 S, P8 a" M4 U
; Z6 n8 l9 H2 c; T5 e6 g论坛中专业从事锻造的似乎不多,前日看到几个视频,觉得非常不错,如果感兴趣可以看看。
' [; u+ ~: X& W3 v0 c  R' M$ T- y0 g6 ]4 j$ x
' M- `: f! m! j; j) j

- D& l+ S. v' {# ]7 F3 k3 ~塑性成形非常好的视频,包括如下内容:镦粗(局部镦粗)、翻边、收口(热水壶)、冷镦(螺栓成形专机:剪切下料——顶镦聚料——镦头部——切六方——搓丝{偏置曲柄滑块机构(急回特性)})、(热)挤压、拉拔、辊锻(汽车前桥、连杆、扳手、叶片等长轴类零件)、超塑性成形等:
; j9 c$ i+ _, \+ z9 Y, A# Z& K) t7 H; h

2 l" Z6 Q4 k+ \) ^( Qhttp://you.video.sina.com.cn/b/13770000-1371731690.html(镦粗)
5 T: ~1 P( S- u3 @7 a2 @4 \. ^http://you.video.sina.com.cn/b/13771402-1371731690.html冷镦)
